疆鸿智能PROFINET转DEVICENET网关+人机界面YYDS！

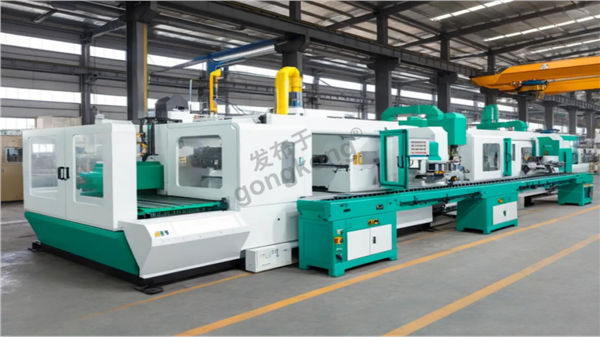

去年我们在浙江宁波做了一套注塑机控制系统改造项目，现场的设备比较特殊——控制器用的是西门子1200 PLC，走的是PROFINET协议，但注塑机上的人机界面是个老款HMI，只支持DEVICENET通讯。这两种协议本来互不兼容，如果不做转换，PLC没法把温度、压力、开模位置这些数据传给屏幕显示。

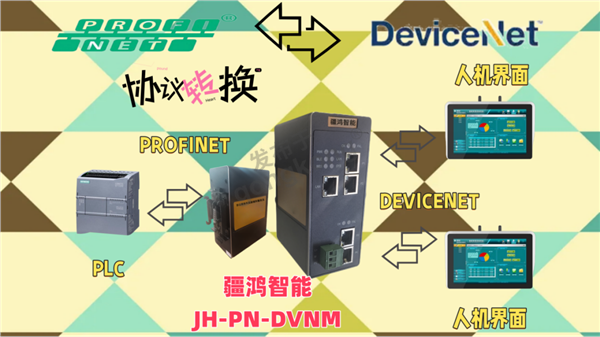

当时我们在控制柜里装了一台疆鸿智能生产的PROFINET转DEVICENET网关，型号是JH-PN-DVNM。接线很简单，网关一侧用网线连PLC，另一侧用DEVICENET专用电缆连HMI。关键在配置环节：先用西门子的TIA Portal把网关的GSDML文件导进去，把它当成一个PROFINET从站组态；再用网关自带的配置软件把PLC要发送的数据映射到DEVICENET的输出缓冲区。简单说，就是让PLC以为网关是个普通IO模块，让HMI以为网关是个DEVICENET标准从站。

这个网关在整个系统里起到的作用，通俗讲就是“翻译”加“搬运”。注塑机工作时，PLC每50毫秒扫描一次温度传感器和编码器，把数据打包成PROFINET格式发给网关；网关的芯片把PROFINet报文拆开，按照事先设定好的映射表，把数据重新组装成DEVICENET的IO报文，再通过CAN物理层发给HMI显示。反过来也一样，HMI上设定的保压时间、射出速度这些参数，通过DEVICENET传给网关，网关转成PROFINET让PLC执行。整个过程完全透明，两边设备都不知道中间有个转换环节。

项目做完之后，操作工反馈最明显的变化是数据刷新变快了。以前老系统用串口通讯，换模的时候参数下发要等两三秒，现在基本上按钮一点，机器马上响应。对我们调试人员来说，最方便的是不用改PLC程序——原有控制逻辑全保留，只是在硬件组态里加了网关模块，再把需要传到HMI的变量填进网关的映射表就行，前后不到两小时就调通了。

总结下来，这种网关最适合两类情况：一是工厂有老设备要接入新系统，二是甲方指定了PLC品牌但HMI是别的协议。用网关比换HMI或者加通讯板卡都划算，而且后期维护简单，坏了一换一，不用动原厂程序。
