机械故障诊断中，传统振动监测受限于传感器安装条件，声学诊断因非接触优势逐渐成为补充方案，但单通道声信号易受干扰、故障特征提取不稳定等问题制约其应用。本系统基于声成像技术，以 LabVIEW 为开发核心，整合多通道信号采集、声场重建、特征提取与模式识别功能，实现对机械设备的非接触式精准故障诊断，尤其适用于高温、高腐蚀等恶劣工况下的设备监测。

硬件架构搭建方案

硬件系统采用模块化设计，核心由传声器阵列、信号调理模块、数据采集卡与工业计算机组成。传声器阵列按矩形布局配置，阵元间距根据监测频率范围确定，确保声场信号的全面捕捉；信号调理模块完成信号放大、滤波与隔离，消除环境干扰对原始信号的影响；数据采集卡选用多通道同步采集型号，支持 16 位精度与高速采样，保障声信号的时序一致性；    工业计算机搭载 LabVIEW 运行环境，提供充足的运算资源与存储容量。

参考源设计是关键环节，通过固定参考传声器与扫描阵列配合，解决全息面声信号相位同步问题，为后续声场重建提供相位基准。硬件连接采用标准化接口，传声器阵列经信号调理模块接入数据采集卡，采集卡通过 PCI 总线与计算机通信，整体架构具备良好的扩展性与兼容性。

LabVIEW 软件核心功能

（一）多通道同步采集

基于 LabVIEW 的 DAQmx 工具包开发采集模块，支持自定义通道配置、采样参数设置与实时数据显示。通过图形化编程实现 16 通道声信号同步采集，采样频率可在 1kHz-100kHz 范围内调节，采样时间根据诊断需求灵活设定。采集过程中实时显示各通道时域波形与频谱曲线，支持异常信号报警与数据断点续存，数据以 TDMS 格式存储，兼顾高速存取与跨软件兼容性。

（二）声场重建与可视化

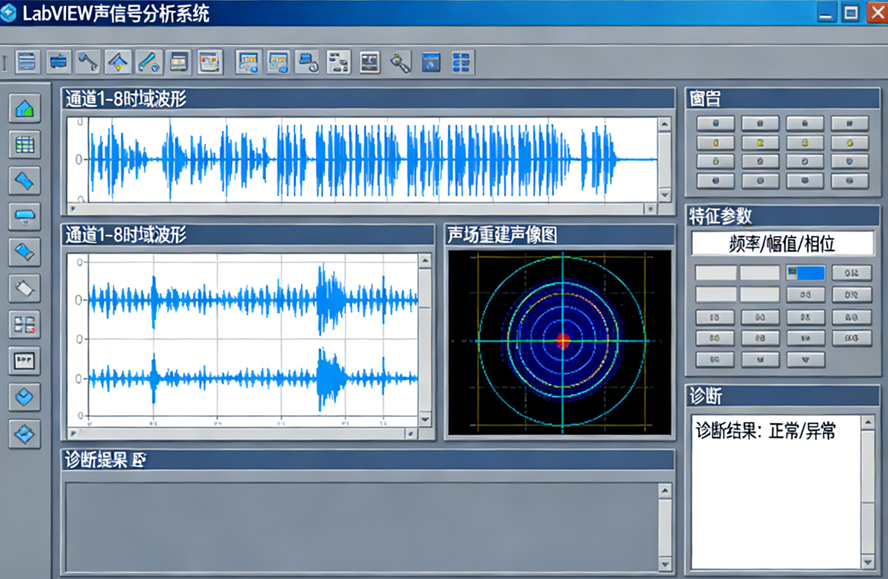

LabVIEW 通过调用 MATLAB 编译的 COM 组件，集成波束形成与近场声全息两种重建算法。针对中高频故障特征，采用远场波束形成算法；针对中低频信号，启用近场声全息算法，可重建声压场、声速场与能量场分布。重建结果以声像图形式可视化呈现，通过伪彩色映射直观展示声场强度分布，支持多视角旋转与局部放大，便于工程师定位故障声源位置。

（三）特征提取模块

集成灰度直方图、灰度共生矩阵、Gabor 小波变换等多种纹理特征提取算法。LabVIEW 通过混合编程调用 C++ 编写的特征提取函数，实现对声像图纹理特征的快速计算，包括均值、方差、对比度、相关性等关键参数。支持用户自定义特征组合，可根据设备类型与故障模式优化特征集，提高诊断针对性。

（四）智能诊断与分析

嵌入支持向量机（SVM）模式识别算法，通过 LabVIEW 调用 Python 编写的分类器模块。系统先利用已知故障样本进行模型训练，通过网格搜索与交叉验证优化惩罚系数与核函数参数；诊断时将提取的特征向量输入训练好的模型，输出故障类型与置信度。软件内置故障样本库管理功能，支持样本添加、删除与模型更新，可逐步提升诊断准确率。

（五）数据管理与导出

具备完善的数据管理功能，可分类存储设备参数、采集数据、声像图与诊断结果。支持数据格式转换，能将 TDMS 格式数据导出为 Excel、CSV 等通用格式，便于后续分析；提供诊断报告自动生成功能，包含采集参数、声场可视化结果、特征参数与诊断结论，支持打印与存档。

关键技术优化要点

（一）相位同步校准

通过 LabVIEW 编程实现参考源与采集通道的相位校准，采用互谱分析方法计算各通道与参考源的相位差，自动补偿扫描采集过程中的相位延迟，确保全息面声信号的相位一致性，提升声场重建精度。

（二）算法效率提升

针对声场重建与特征提取的复杂运算，采用 LabVIEW 的多线程编程技术，将数据采集与算法处理分配至不同线程并行执行，避免单一任务阻塞导致的延迟。同时对核心算法进行优化，通过查表法简化复杂计算，缩短诊断周期，满足在线监测需求。

（三）抗干扰设计

软件层面集成自适应滤波算法，通过 LabVIEW 调用数字滤波器库，实时滤除环境噪声与电磁干扰；硬件层面通过信号调理模块的隔离设计与屏蔽措施，减少外界干扰对信号传输的影响，确保在复杂工业环境下的诊断稳定性。

工程应用效果

该系统已应用于滚动轴承与齿轮箱的故障诊断实践。针对滚动轴承的内圈故障、外圈故障与滚动体故障，通过近场声全息重建啮合频率处声场，提取灰度梯度共生矩阵特征，诊断准确率达 94% 以上；针对齿轮箱的点蚀、断齿等故障，基于啮合频率处声像图纹理特征，结合 SVM 分类器，在干扰噪声环境下仍保持 85% 以上的诊断正确率。

LabVIEW 的图形化编程优势显著降低了系统开发难度，模块化设计使工程师可根据设备类型快速调整参数配置；实时可视化功能便于现场故障定位，数据管理模块为设备全生命周期维护提供数据支撑，相比传统诊断方法，诊断效率提升 40%，设备停机维护时间显著缩短。
