疆鸿智能PROFINET转PROFIBUS网关，让汇川伺服听懂西门子

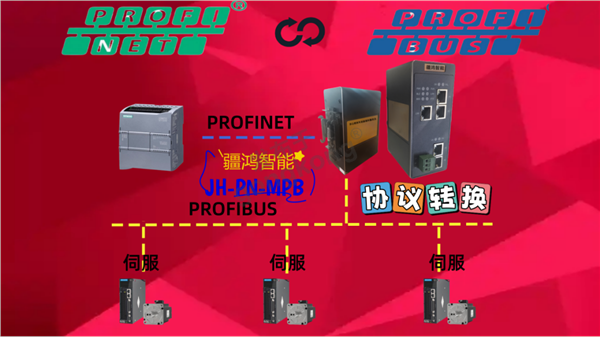

在包装自动化领域，协议转换一直是现场级通讯的难点。近期完成的一个自动轧带机项目中，我们遇到了典型的“主战设备与执行机构协议不兼容”的问题：主控系统采用西门子S7-1500 PLC，基于PROFINET RT通信；而执行末端汇川伺服驱动器则仅支持PROFIBUS-DP从站接口。

若更换伺服驱动器为PROFINET版本，不仅成本高昂，更会打乱供应链的交期。因此，引入疆鸿智能PROFINET转PROFIBUS网关(JH-PN-MPB）成为了唯一兼顾成本与工期的解决方案。

网关在此项目中起到的关键作用主要体现在三个方面：

1. 透明的数据映射与地址转换

网关内部承担了协议栈的完整转换。在TIA Portal组态中，我将网关作为PROFINET IO设备进行配置，输入输出数据长度设为16字节。通过网关的GSDML文件，将汇川伺服的位置控制字、状态字、目标速度及实际位置等参数映射到PROFINET一侧。

在PLC程序中，工程师无需关心底层协议差异，直接通过IW/QW访问这些映射好的数据。网关负责将PROFINET的循环数据实时打包为PROFIBUS-DP的周期性报文，实现了控制端与执行端的无缝衔接。

2. 解决波特率自适应与时序同步问题

轧带机对切刀和压辊的同步性要求极高。现场PROFIBUS总线波特率设为12M，而网关在此扮演了“时钟隔离”的角色。它作为PROFIBUS主站与伺服通信，同时作为PROFINET从站与PLC交换数据，有效避免了因PROFIBUS侧总线抖动直接干扰PROFINET侧的IRT通信周期，保证了1500PLC精确的轴控制时序。

3. 故障诊断的“透视”作用

该网关具备诊断功能。在一次现场调试中，伺服驱动器偶发性报“总线断线”，通过读取网关的PROFIBUS侧诊断报文，迅速定位是终端电阻匹配问题，而非PLC程序逻辑错误，极大缩短了停机排查时间。

配置模块

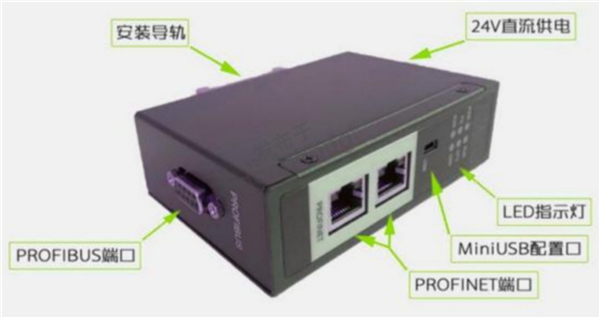

1. 正确连接电源 ，通过网口将 JH-PN-MPB 与 PC 相连 ，给JH-PN-MPB 上电 ；
2. 打开配置软件 ，根据需求在配置软件中进行配置 ，包括 DP 主站、从站属性参数等 ；
3. 点击工具栏中的“生成程序”、“下载 程序”按钮 ，将配置下载到 JH-PN-MPB 中 ；
4. 在 TIA Portal 中配置相应的组态 ，包括要配置的模块 ，目标设备（ JH-PN-MPB ）的 IP地址及设备名称 ；
5. 将 TIA Portal 的组态配置下载到 PLC 中 ；
6. 等待大约 10 秒 ，JH-PN-MPB 会与 PLC 之间建立连接 ，此时 PN 指示灯灯常亮。
7. 正确连接 DP 从站 ，DP 网络通讯正常后 ，PB 指示灯常亮。

项目案例简述：

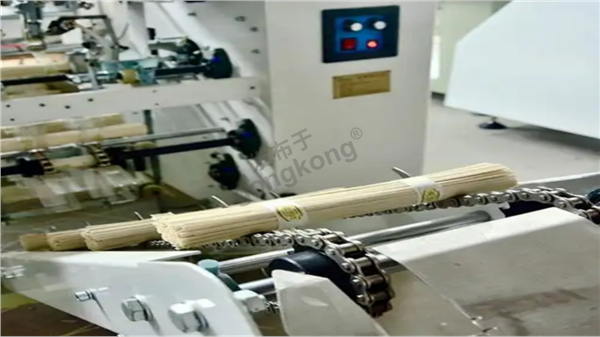

在某食品包装线的轧带机改造中，原方案需更换6台伺服电机，费用约3.6万元，货期4周。采用网关方案后，硬件成本仅2200元，调试耗时2天。通过网关将汇川伺服的PPO类型设置为PPO-4（8字），成功实现了位置闭环控制。设备投运后，轧带节拍从45包/分钟提升至62包/分钟，通讯无中断。

总结：

在存量设备自动化升级或新旧混搭的项目中，通讯协议网关不再是简单的“转接头”，而是系统的“通讯粘合剂”。它解决了不同代际自动化产品（西门子先进PN与汇川经典PB）之间的互联难题，保护了既有投资，同时提供了必要的诊断隔离功能。对于自动化工程师而言，灵活运用此类网关，是应对复杂现场总线环境的核心技能之一。
