一、引言

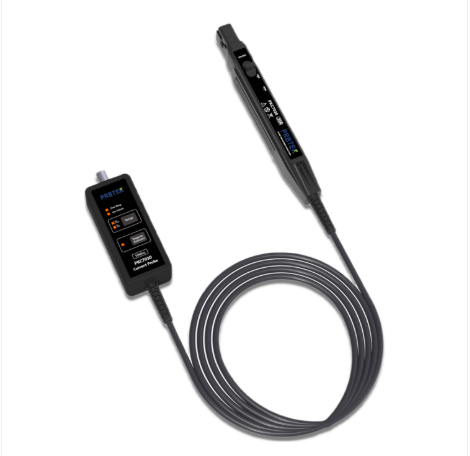

 电力电子器件（如MOSFET、IGBT、SiC、GaN）是电力电子系统的核心，其开关特性、导通特性、损耗特性直接影响系统性能。电流探头作为非接触式电流测量工具，在器件特性测试、参数提取、可靠性评估等环节发挥着关键作用。相比传统分流器，电流探头具有频带宽、响应快、隔离好等优势，特别适合测量高频、快速变化的器件电流。本文系统阐述电流探头在电力电子器件测试中的应用技术、选型要点和工程实践。

二、器件测试的特殊要求

电力电子器件测试对电流测量提出以下挑战：

高频响应：现代器件开关速度可达纳秒级，上升时间几纳秒，需探头带宽数百MHz甚至GHz级。

大动态范围：导通电流从几安到数百安，关断电流几乎为零，需探头有足够量程和分辨率。

相位精度：同时测量电压和电流计算功率，需准确的相位关系，探头相位延迟应小且稳定。

抗干扰能力：开关过程产生强电磁干扰，探头需良好屏蔽。

隔离要求：器件测试通常为浮地系统，探头需提供足够隔离电压。

三、核心测试项目与应用

3.1 开关特性测试

开关特性是器件最重要的动态参数，包括：

开通特性：测量开通延迟时间、上升时间、开通损耗。通过同时测量栅极电压、漏极/集电极电压和电流，分析开通过程。

关断特性：测量关断延迟时间、下降时间、关断损耗。关断过程可能产生电压过冲、电流拖尾。

反向恢复特性：二极管或体二极管的反向恢复过程，测量反向恢复电流、恢复时间。

米勒平台：MOSFET/IGBT开通时的米勒效应平台，通过电流波形可判断驱动能力。

3.2 导通特性测试

导通特性反映器件的静态参数：

导通电阻Rds(on)：通过测量导通电流和压降，计算导通电阻。需注意温度影响，通常需在不同温度下测试。

饱和压降Vce(sat)：IGBT的饱和压降，影响导通损耗。

阈值电压Vth：通过栅极电流和漏极电流关系，测量阈值电压。

3.3 损耗测试

器件损耗包括：

开关损耗：每个开关周期的能量损耗，通过积分电压电流乘积得到。需准确测量开关瞬态过程。

导通损耗：导通期间的损耗，与导通电阻、电流有关。

驱动损耗：栅极驱动损耗，通过测量栅极电流和电压计算。

反向恢复损耗：二极管反向恢复损耗。

3.4 安全工作区（SOA）测试

SOA测试验证器件在特定电压、电流、时间条件下的安全工作能力。通过施加脉冲电压和电流，观察器件是否损坏。需同时测量电压和电流，确保在SOA范围内。

3.5 热特性测试

通过测量结温与电流关系，评估器件热性能。通常采用电学方法（如Vce-T曲线法），需准确测量小电流下的压降。

四、关键技术要点

4.1 探头选型

带宽选择：根据器件开关速度选择。上升时间tr，带宽BW≥0.35/tr。例如，tr=10ns，需BW≥35MHz；tr=1ns，需BW≥350MHz。实际应用中，建议带宽为上升时间倒数的3-5倍。

灵敏度选择：根据测试电流范围选择。小电流（mA级）测试需高灵敏度探头（如1mV/mA），大电流（数十安）测试需低灵敏度探头（如10mV/A）。注意探头量程应大于测试电流峰值。

直流偏置能力：部分测试（如导通电阻测试）需直流耦合探头。

上升时间：探头自身上升时间应远小于被测信号上升时间，通常要求探头上升时间≤被测信号上升时间的1/3。

过冲和振铃：优质探头应具有小的过冲和振铃，避免测量失真。

4.2 测量技巧

探头校准：使用前进行直流偏置归零和灵敏度校准。高频探头需注意校准频率是否覆盖测试频率。

探头方向：电流方向应符合探头标记方向，否则测量值为负。

探头位置：尽量靠近被测点，减少引线长度。高频测量时，引线长度影响信号完整性。

探头负载效应：探头引入的寄生电感和电容可能影响器件开关过程，特别是高频测量时。需评估探头对测试电路的影响，必要时采用最小化探头钳口。

同步测量：开关特性测试需同时测量电压和电流，使用多通道示波器，确保时间同步。注意电压探头和电流探头的延迟时间差异，必要时进行时延补偿。

接地处理：器件测试通常为浮地，测量时可能形成地环路。可采用差分探头、隔离探头或电池供电示波器。

4.3 测试系统搭建

双脉冲测试：最常用的开关特性测试方法，通过双脉冲激励，测量开通和关断过程。测试系统包括：

•直流电源：提供母线电压

•驱动电路：提供栅极驱动信号

•负载电感：提供感性负载

•示波器：多通道，高采样率

•电流探头：测量漏极/集电极电流

•电压探头：测量漏极/集电极电压、栅极电压

注意事项：

•测试回路应尽量小，减小寄生电感

•驱动回路与功率回路分开，减少干扰

•使用低电感电容、低ESR电容

•测试前确认器件安全，避免损坏

4.4 数据分析

参数提取：使用示波器自动测量功能，测量：

•开通延迟时间td(on)

•上升时间tr

•关断延迟时间td(off)

•下降时间tf

•峰值电流

•过冲幅度

损耗计算：通过积分电压电流乘积，计算开关能量Eon、Eoff。注意积分区间应覆盖整个开关过程。

波形分析：观察波形是否正常，有无异常振铃、过冲、振荡。异常波形可能表明：

•驱动电阻不合适

•寄生参数过大

•驱动能力不足

•器件损坏

五、典型应用案例

5.1 案例1：SiC MOSFET开关特性对比

测试某型号SiC MOSFET与Si MOSFET的开关特性。使用500MHz电流探头和高压差分探头，测量开关过程。发现SiC MOSFET开关速度更快，开关损耗更低，但关断过冲更大。通过调整驱动电阻，优化开关性能。

技术要点：

•探头带宽：500MHz（上升时间约2ns）

•测试条件：Vds=600V，Id=20A

•关键参数：上升时间、下降时间、开关损耗

5.2 案例2：IGBT反向恢复测试

测试IGBT体二极管反向恢复特性。使用200MHz电流探头，测量反向恢复电流。发现反向恢复电流过大，导致关断损耗增加。通过调整死区时间，改善反向恢复特性。

技术要点：

•探头带宽：200MHz

•测试条件：Vdc=400V，If=10A

•关键参数：反向恢复电流峰值、恢复时间

5.3 案例3：GaN器件动态导通电阻测试

测试GaN HEMT的动态导通电阻。使用100MHz电流探头和差分探头，测量导通压降和电流。发现动态导通电阻随开关频率升高而增大，影响高频效率。通过优化驱动电压，改善动态性能。

技术要点：

•探头带宽：100MHz

•测试条件：Vds=100V，Id=5A，频率100kHz-1MHz

•关键参数：导通电阻随频率变化

六、常见问题与处理

6.1 测量失真

现象：波形出现振铃、过冲

原因：

•探头带宽不足

•探头寄生参数影响

•测试回路寄生参数大

•探头损坏

处理：

•选择更高带宽探头

•评估探头影响

•优化测试回路

•更换探头

6.2 噪声干扰

现象：波形噪声大

原因：

•探头屏蔽不良

•环境电磁干扰

•示波器设置不当

处理：

•检查探头屏蔽

•远离干扰源

•调整示波器带宽限制、平均功能

6.3 相位误差

现象：电压电流相位不一致

原因：

•电压探头和电流探头延迟不同

•探头校准不当

•测试系统时延

处理：

•测量探头延迟，进行时延补偿

•重新校准

•优化测试系统

七、发展趋势

7.1 更高带宽

随着器件开关速度提高，需GHz级带宽探头。

7.2 更高精度

对测量精度要求提高，特别是小电流、小信号测量。

7.3 集成化

探头与测试系统集成，自动完成测试、数据分析。

7.4 智能化

智能探头具备自诊断、自动校准、温度补偿功能。

八、结语

      电流探头是电力电子器件特性测试的关键工具，正确选择和使用电流探头，对于准确评估器件性能、优化电路设计具有重要意义。工程技术人员需掌握探头选型、测试系统搭建、数据分析等技术，结合具体测试需求，充分发挥探头性能。随着器件技术发展，电流探头将向更高带宽、更高精度、更智能化方向发展。
