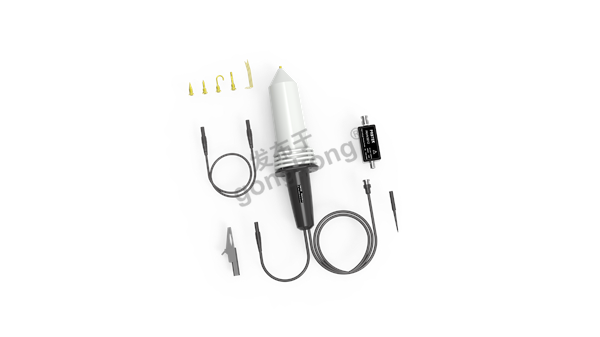

一、PKHV3012高压探头产品概述

PKHV3012是一款实力在线的无源高压单端探头，搭载1000:1衰减比，200 MΩ高输入阻抗和1.5 pF极低输入电容，能精准捕捉高压电路里的快速信号，不容易出现信号失真的情况。DC-120 MHz的宽带宽和3.0 ns的快速上升时间，能轻松适配开关电源、电机驱动、功率电子、新能源等多个领域的高压波形分析。

二、PKHV3012核心性能优势

PKHV3012在宽频响应和瞬态捕捉上的表现格外亮眼。120 MHz带宽搭配3.0 ns上升时间，能精准抓牢高频振荡和快速开关瞬态信号，最大程度还原信号原本的边沿细节，给电路故障排查、性能优化提供靠谱的数据支持。

200 MΩ//1.5 pF的输入特性，能把探头对被测电路的负载影响降到最低。这一点在谐振电路、浮地测量这类对精度要求高的场景里特别重要，能有效避免因探头负载导致信号频率偏移、幅度失真，让测量数据更可信。

安全方面，PKHV3012能承受DC+AC峰值12 kV电压，CAT II等级，可持续30秒，还严格符合EN61010-031 CAT II安全规范，给测量人员和设备双重保障，应对高压测试场景的严苛要求毫无压力。

全量程直流精度≤3%，温度稳定（≤200 ppm/℃），哪怕在宽温度环境下工作，测量表现也能保持稳定精准，不同工况下的数据都能做到一致可重复。

三、PKHV3012典型应用场景

1.开关电源设计与调试

面对功率开关管（MOSFET/IGBT）漏-源电压（Vds）波形的测量需求时，PKHV3012和电流探头搭配使用，就能精准算出开关器件的开关损耗。同时还能清晰捕捉开关过程中的电压过冲、振铃现象，帮工程师优化栅极驱动和缓冲电路设计，也能轻松评估变压器原边、副边的高压脉冲波形。

2.电机驱动系统测试

PKHV3012能精准测出变频器输出的PWM波形和电机端子相电压波形。通过分析PWM波的上升/下降沿质量，能快速找出长线缆传输引发的电压反射问题，也能适配电机绝缘耐压测试波形的测量。

3.新能源领域应用

在光伏逆变器、储能系统等新能源场景中，PKHV3012能精准测量光伏组串的直流高压，以及逆变器直流母线电压的纹波和噪声。即便在高共模电压环境下，也能安全捕捉母线上的高频噪声，判断滤波电容是否好用，还能为系统效率分析、电磁兼容预测试提供可靠数据。

4.压电陶瓷驱动器、等离子体发生器测试

像压电陶瓷驱动器的高压脉冲波形、等离子体放电电压这类测量场景，PKHV3012的高输入阻抗和高压承载能力刚好适配，能精准捕捉这类高压、高阻抗的驱动信号，满足特殊行业的测试需求。

四、PKHV3012使用配置与校准要点

1.示波器基础设置

把探头接到示波器任意一个通道后，记得在通道设置里做好两项关键配置：一是将探头衰减比调到1000:1，保证测量数据准确；二是把通道输入阻抗设为1 MΩ，和探头终端负载精准匹配，避免信号反射影响结果。

2.补偿校准关键操作

PKHV3012配有10 pF~40 pF的可调节匹配电容，补偿校准是保证测量精度的关键步骤。操作起来也不复杂，先把探头连到示波器的校准方波输出端，再用绝缘调节工具慢慢旋转探头上的补偿电容调节孔，直到屏幕上的方波波形完全平坦，没有过冲、下塌就可以了。另外要注意，每次换示波器通道或者环境温度变化大的时候，都得重新校准一次。

3.安全操作规范

高压测量，安全永远是第一位的。一定要在被测设备断电后再连接探头，同时确保探头接地线牢牢连到被测系统地。使用时要留意探头和线缆的额定电压，别超过最大承受范围，测量过程中也不要用手直接碰探针金属部分，避免安全风险。
