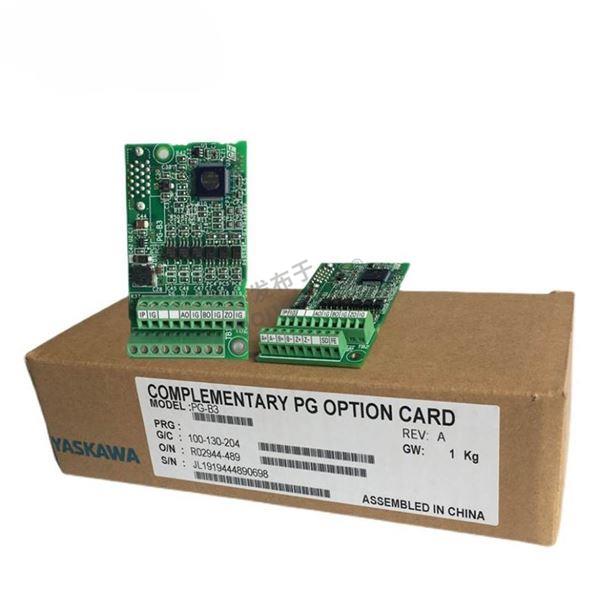

电梯变频器PG卡（脉冲编码器接口卡）选型指南
文档用途：本文档整合PG卡核心技术知识、配置逻辑、选型方法及常见问题，为电梯变频器选型、技术咨询、销售沟通及维护提供参考依据。

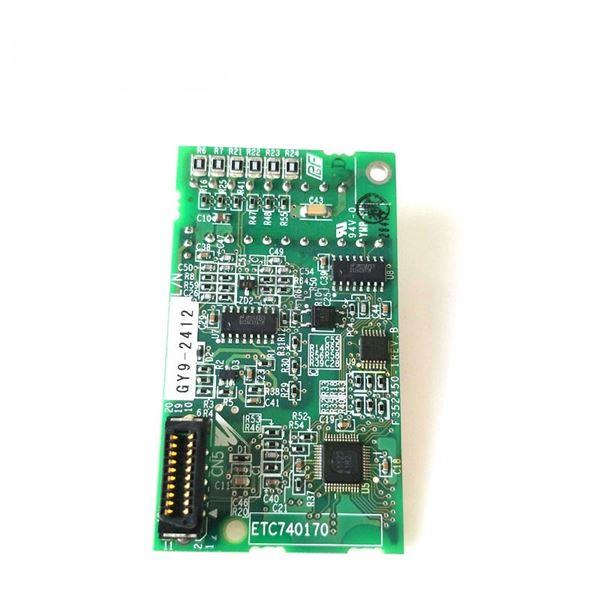

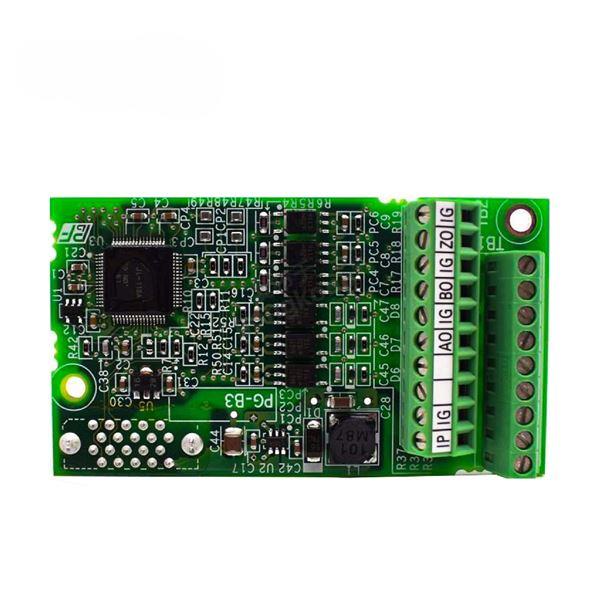

核心定义：PG卡（Pulse Generator Card，脉冲编码器接口卡）是电梯变频器与旋转编码器之间的信号转换与交互桥梁，核心作用是实现转速/位置信号的采集、处理与传输，为闭环控制提供数据支撑。
一、PG卡工作原理
PG卡通过“信号采集-处理转换-闭环反馈”三步实现精准控制，形成完整数据链路：
1. 信号采集：曳引机电机轴上的编码器（增量式/绝对式）随电机转动，输出脉冲信号（增量式为A/B/Z三相脉冲，绝对式为位置编码信号），该信号为原始高频电信号。
2. 信号处理与转换：PG卡内置信号调理电路，完成三项关键动作：① 对脉冲信号整形、滤波，消除电磁干扰杂波；② 将编码器差分信号（5V/12V/24V）转换为变频器主控板可识别的标准逻辑电平；③ 对脉冲信号分频/倍频，匹配变频器控制精度需求。
3. 闭环反馈控制：处理后的信号传输至变频器主控板，主控板据此计算电机实时转速、转向、位置，与预设参数（目标速度、平层位置）对比，若存在偏差立即调整输出电压与频率，修正电机运行状态，实现速度/位置闭环控制。
补充逻辑：编码器负责“采集机械运动数据”，PG卡负责“数据优化与传输”，变频器负责“数据运算与参数调节”，三者协同实现高精度控制。
二、PG卡配置差异及适用场景
电梯变频器是否配置PG卡，取决于控制模式、性能需求及成本预算，具体差异如下表：
对比维度 | 带PG卡（闭环矢量控制） | 不带PG卡（开环V/F控制） |
控制原理 | 外接编码器，实时采集转速/位置信号，形成闭环反馈 | 无转速反馈，按预设V/F曲线输出电压频率，开环控制 |
平层精度 | 极高，误差±1mm以内 | 一般，误差±3~5mm |
运行平稳性 | 加减速无顿挫，启停顺滑，乘坐舒适度高 | 加减速可能轻微抖动，启停舒适度一般 |
动态响应 | 负载变化（空载/满载）时速度无波动，响应快 | 负载变化易出现小幅速度偏差，响应较慢 |
适用电梯速度 | 中高速电梯（≥1.0m/s），适配高速梯（≥2.0m/s） | 低速电梯（≤1.0m/s） |
适用场景 | 中高层住宅（15层及以上）、商用写字楼、医用电梯、观光电梯 | 低层住宅（6层及以下）、货梯、杂物梯、老旧小区加装电梯 |
零速抱闸性能 | 零速力矩稳定，抱闸精准，无溜车风险 | 零速力矩控制精度低，依赖机械抱闸辅助 |
节能效果 | 电机运行效率高，节能效果好 | 节能效果一般 |
设备成本 | 较高（含PG卡、编码器及布线成本） | 较低（省去PG卡、编码器相关费用） |
维护难度 | 元器件多，故障排查需检测编码器和PG卡，难度稍高 | 结构简单，故障点少，维护更便捷 |
故障保护功能 | 支持溜车检测、超速保护等精准保护功能 | 仅支持过流、过载等基础保护功能 |
折中方案：无传感器矢量控制（SVC）变频器，无需外接PG卡和编码器，可实现接近闭环的控制精度，兼顾成本与性能，为中低端住宅电梯主流选择。
三、主流品牌（默纳克）PG卡配置说明
默纳克变频器并非标配PG卡，需根据电机类型（异步/同步）和型号定位选配套件，核心选型如下：
1. 适配电机类型的PG卡选型
电机类型 | 编码器类型 | 适配PG卡型号（默纳克） | 参数设置 | 适用系列 |
同步机 | UVW型 | MCTC-PG-B、MCTC-PG-D | F1-00=1；FH-01=1（NICE系列） | ME320、NICE3000new/5000/7000 |
正余弦型 | MCTC-PG-C、MCTC-PG-E | F1-00=0；FH-01=0（NICE系列） | ME320、NICE3000new/5000/7000 | |
绝对式（Endat接口） | MD32PG5、MCTC-PG-F1 | F1-00=0；FH-01=0（NICE系列） | ME320、NICE3000new/5000/7000 | |
绝对式（SSI接口） | MD32PG5、MCTC-PG-F1 | F1-00=0；FH-01=0（NICE系列） | ME320、NICE3000new/5000/7000 | |
ABZ差分型 | MCTC-PG-D | F1-00=2；FH-01=4（NICE系列） | NICE3000new/5000/7000 | |
异步机 | AB型 | MCTC-PG-A、MCTC-PG-A2 | F1-00=0/1（ME320）；F1-00=2；FH-01=4（NICE系列） | ME320、NICE3000new/5000/7000 |
ABZ差分型 | MCTC-PG-B、MCTC-PG-D | F1-00=0/1（ME320）；F1-00=2；FH-01=4（NICE系列） | ME320、NICE3000new/5000/7000 |
备注：NICE系列中，NICE1000、3000不适用上述部分PG卡型号，采购时需明确型号匹配性。
2. 配置核心原则
• 中高层、高速、高精度需求场景，必须选配PG卡+编码器，实现闭环控制；
• 低层、成本敏感场景，可选无PG卡开环控制，或SVC模式变频器；
• 绝对式编码器需根据接口类型（Endat/SSI）选择对应PG卡，部分SSI接口PG卡需非标程序支持（如适配亨氏乐AS58/0013编码器）。
四、编码器连接逻辑（与PG卡配套）
编码器并非都直接连接变频器，连接方式取决于控制方案：
1. 编码器→PG卡→变频器（闭环控制）：信号经PG卡处理后接入变频器，用于变频器调速，响应快、精度高，适配中高速电梯。
2. 编码器→电梯主控板（无PG卡，开环控制）：变频器按预设曲线输出，编码器信号仅用于平层定位、楼层计数、安全保护，与调速无关，适配低速电梯。
3. 无编码器（纯开环）：超低端简易电梯配置，依赖机械限位和变频器开环控制，安全性、舒适度极低，应用场景有限。
五、PG卡常见故障及排查方法
1. 常见故障现象
电梯无法启动、运行速度不稳定、平层不准、急停报错、转速反馈信号丢失等。
2. 排查步骤
1. 接线检查：确认PG卡与编码器、变频器的接线牢固，无松动、接触不良或线路破损，差分信号需区分正负极（如A+/A-、B+/B-）。
2. 信号检测：用专业设备测量PG卡输出脉冲频率、波形，确认信号是否符合标准，排除编码器本身故障。
3. 参数核对：检查变频器参数（如编码器每转脉冲数、信号类型）是否与PG卡、编码器匹配，避免参数设置错误导致反馈异常。
4. 硬件排查：更换同型号PG卡测试，排除PG卡本身损坏；同时检查编码器是否磨损、卡滞，电机轴连接是否正常。
六、PG卡安装规范（以麦格米特MV820E系列为例）
PG卡需在变频器非上电状态下安装，核心步骤如下：
1. 取下变频器下盖板：按压盖板中上部颗粒状处，向下滑动取下。
2. 拆卸控制盒：用一字螺丝刀撬开控制盒下部卡勾，向上取下控制盒。
3. 安装PG卡：将PG卡端子台朝下，对准定位柱下压，使卡勾牢固卡住PG卡。
4. 组装复位：将控制盒扣入卡勾并按压固定，重新安装下盖板并滑动卡紧。
备注：不同品牌、型号变频器的PG卡安装位置（如扩展槽位置）可能不同，需参考对应产品手册。
七、总结
PG卡是电梯变频器实现高精度闭环控制的核心配件，配置选择需严格匹配电梯楼层、速度、舒适度需求及成本预算：中高层住宅及商用电梯优先选用带PG卡的闭环控制方案，低层、简易电梯可选用无PG卡开环控制或SVC模式。实际应用中需关注型号匹配、接线规范及故障排查，确保电梯运行稳定、安全。
