1.1产品简介

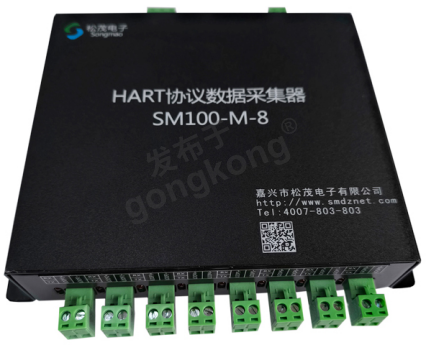

SM100-M-8 HART数据采集器是采用ARM微处理器、HART协议调制解调专用芯片并结合大量的实践经验所研发的产品。其按照工业产品要求进行设计，具有很高的可靠性及稳定性。数据采集器配有标准的RS485接口和网关，能与有HART协议的智能仪表进行数据透明传输或者转换为MODBUS_RTU或MODBUS_TCP协议读取数据，保证数据进行实时传输。

HART协议使用Bell202频移键控（FSK）标准，在4～20mA基础上叠加调制数字信号，使得HART协议仪表在不干扰4～20mA模拟量信号的同时允许双向数据通讯。SM100-M系列HART数据采集器就是数字信号与模拟信号进行双向调制解调的智能转换器。

1.2产品特点

● 支持同时连接8个HART设备。

● 支持并行同时扫描HART数据采集器所配置的全部HART通道。

● HART通道间，以及与主机电源间三端电磁全隔离，HART模块电磁隔离电压不低于1500V，支持HART信号/4～20mA信号分离功能。

● RS485接口、NET以太网接口隔离电压不低于1500V。

● 采用HART模块与主机分离的模块化设计，支持任意通道在线更换HART模块功能。

● 每通道具有单独指示灯，分别提供HART设备在线、HART设备通讯状态指示。

● 具有设备状态指示灯：运行/故障、通信接口等。

● 每通道数据刷新率＜1秒。

● 支持以太网接口（速率不低于100Mbps）和RS485接口。

● 支持专有HART指令读取所有HART设备的HART ID。

● 支持配置和运行模式，支持Telnet远程设置。

● 支持固件程序更新。

● 支持标准DIN导轨安装。

● 本设备正常、断电或故障时均不影响4～20mA模拟信号传输和精度，回路电阻小于等于250欧姆。

● 本设备不对现场仪表供电。

● 兼容HART协议Ver5.0及以上。

● HART数据采集器接入模拟量回路方式：输入侧接浪涌保护器输出侧。

1.3主要参数

● 供电电压：DC 24V。

● 工作电流：＜80mA。

● 外壳尺寸：长177 mm × 宽135 mm × 高37 mm。

● 安装尺寸：长165 mm × 宽108 mm × 高37 mm。

● 工作环境温度：-20℃ ～ +75℃。

● 工作环境湿度：5% ～ 95%（无凝露）。

1.4产品选型

1.5产品接线图

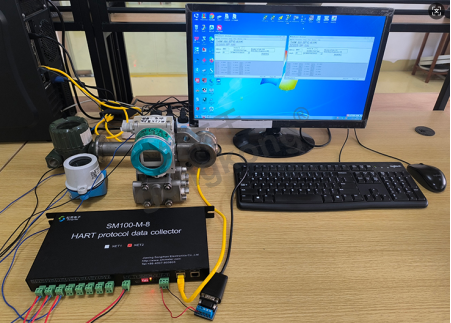

1.6产品应用图
