疆鸿智能ETHERNET IP转ETHERCAT：驱动异构网络融合，赋能贴片制造智造升级

 一、项目背景

在当代贴片制造过程中，生产线常面临设备通信协议不统一的难题。以某电子制造企业SMT产线为例，其核心控制系统采用罗克韦尔ControlLogix系列PLC，基于EtherNet/IP协议；而新增的高速贴装设备及视觉检测系统则采用基于EtherCAT协议的德国伺服驱动器和日本高精度传感器。为解决这一异构网络通信障碍，我们引入了EtherNet/IP转EtherCAT工业网关，实现了不同协议设备间的无缝数据交换。

 二、项目核心设备清单与配置

硬件配置：

- 主控单元：罗克韦尔ControlLogix 5570系列PLC

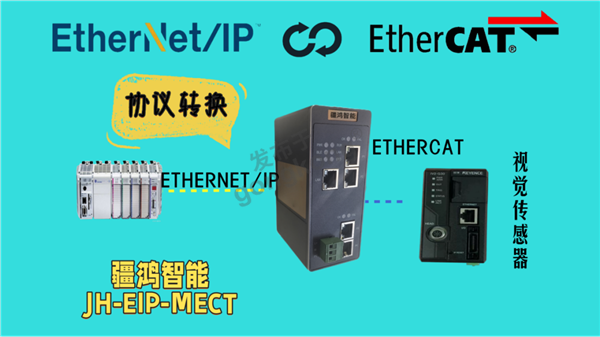

- 网关设备：疆鸿智能JH-EIP-MECT型号

- 运动控制设备：Beckhoff AX5000系列EtherCAT伺服驱动器

- 传感设备：基恩士IV2系列视觉传感器

- 执行设备：YAMAHA YSM40R贴片头

网关配置关键步骤：

1. 网络拓扑定义：网关EtherNet/IP端设为适配器模式，配置为PLC的从站节点；EtherCAT端配置为主站，通过ESI文件导入从站设备信息

2. 数据映射配置：在网关配置软件中建立双向数据交换表，将PLC的CIP数据包转换为EtherCAT过程数据对象（PDO）

3. 周期时间优化：根据贴片机运动控制要求，将EtherCAT通信周期设定为2ms，确保运动同步精度

 三、技术方案与系统架构

本方案采用分布式网络架构设计。上层信息层保留原有的EtherNet/IP网络，确保与罗克韦尔PLC的兼容性；下层控制层通过网关构建实时EtherCAT子网。

架构创新点：

1. 协议转换机制：网关实现了CIP封装协议到EtherCAT数据帧的实时转换，转换延迟控制在1ms以内

2. 时钟同步方案：利用EtherCAT的分布式时钟（DC）机制，使所有从站设备与网关保持微秒级时间同步

3. 故障隔离设计：EtherCAT网段故障不会影响主控网络运行，网关提供状态诊断信息至PLC人机界面

数据流设计：

PLC控制指令→EtherNet/IP网络→网关协议转换→EtherCAT主站→伺服驱动器/传感器

反馈数据沿反向路径实时传输，形成闭环控制。

 四、应用成效

项目实施后，生产线展现出显著的技术提升：

通信性能提升：设备间数据交换周期从原有的15ms缩短至4ms，满足了高速贴装工艺的实时性要求

系统稳定性增强：设备通信故障率降低67%，平均无故障运行时间提升至450小时

维护效率提高：统一的网络监控界面使故障诊断时间缩短40%，设备综合利用率提升至89.2%

扩展灵活性：新EtherCAT设备接入时间从原来的2-3天缩短至4小时以内，显著提升生产线重组效率

此方案成功解决了异构工业网络互联的行业难题，为传统制造企业智能化改造提供了可靠的技术路径，在保证生产连续性的同时，实现了设备通信层的技术升级，具有较高的行业推广价值。a
