80V100V调光模块供电DC-DC芯片方案设计H6213D

一、方案介绍：

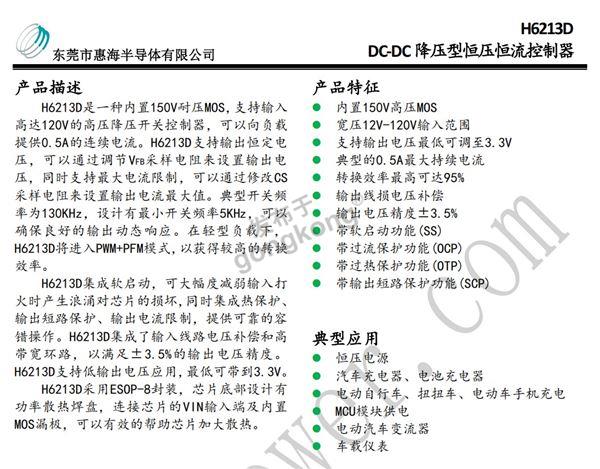

惠海半导体H6213D 是一款内置 150V 耐压 MOS 的高压降压开关控制器，支持 120V 输入电压，可向负载稳定输出 0.5A 连续电流。

芯片支持恒压输出与精准限流：输出电压通过调节 VFB 采样电阻灵活设定，最大输出电流可通过 CS 采样电阻按需配置。性能上，130KHz 典型开关频率搭配 5KHz 最小开关频率，确保电源对负载变化的快速动态响应；轻载状态下自动切换至 PWM+PFM 混合模式，显著提升转换效率。

可靠性设计全面：集成软启动功能，大幅削弱输入打火产生的浪涌冲击；内置热保护、输出短路保护、输出电流限制三重防护，实现极端工况下的可靠容错。芯片搭载输入线路电压补偿模块与高带宽环路，输出电压精度高，且支持低至 3.3V 的输出电压，适配低压控制电路需求。

采用 ESOP-8 封装，底部功率散热焊盘直接连接 VIN 输入端与内置 MOS 漏极，散热效率优异，保障芯片长时间稳定运行。

二、方案应用：

惠海半导体H6213D是专为模块供电设计的升压恒压芯片芯片，已在各大厂商大批量应用，出货量大、稳定成熟、性价比高。

3.3V,5V,9V,12V,18V,24V,36V,48V,50V,55V,60V,72V,80V,85V,90V,100V,110V,120V,150V,180V,200V
