告别转换瓶颈：疆鸿智能ETHERNET/IP转ETHERCAT网关让PLC实时直控设备

 一、工厂需求

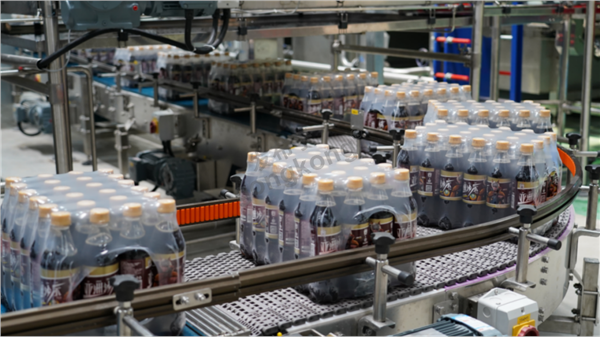

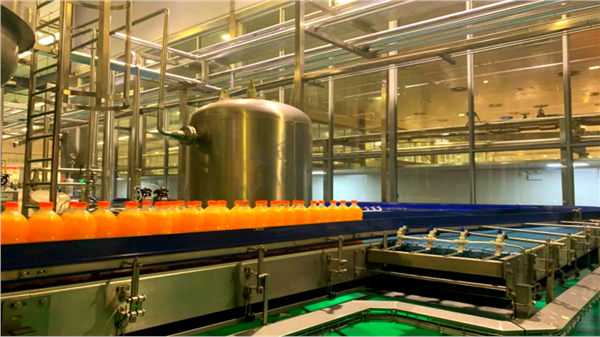

在现代化饮料生产车间中，生产线的精准控制与实时数据交互是保障产品质量与生产效率的关键。某饮料工厂采用罗克韦尔ControlLogix PLC作为中央控制系统，同时生产线中集成了多台高精度电磁流量计，用于实时监测原料配比与灌装流量。然而，PLC采用的ETHERNET/IP协议与流量计支持的ETHERCAT协议无法直接通信，传统解决方案往往需要复杂的中转控制与多层级网络，导致系统延迟高、配置繁琐、维护困难。工厂亟需一种能够实现协议无缝转换、确保实时数据交换、且易于集成维护的通讯解决方案。

 二、解决方案

 （1）网关连接方式

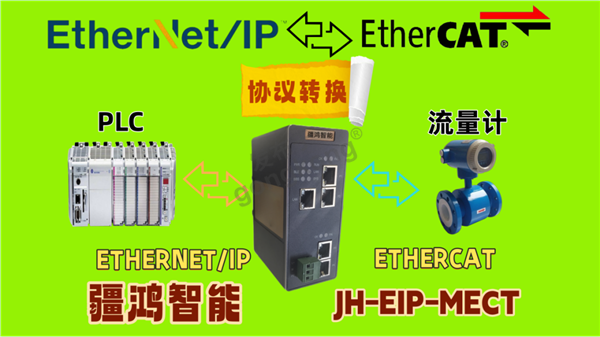

选用一款高性能工业协议网关，其关键角色是作为协议转换中枢。网络架构设计如下：

- PLC侧连接：网关的ETHERNET/IP接口配置为从站（Adapter），直接接入工厂现有以太网交换机，与罗克韦尔PLC（作为主站/Scanner）建立连接。PLC通过CIP（通用工业协议）标准指令，将网关映射为其网络上的一个智能从属设备，进行数据读写。

- 设备侧连接：网关的ETHERCAT接口配置为主站（Master），通过标准网线以菊花链（Daisy Chain）方式串联多台电磁流量计（ETHERCAT从站）。网关作为ETHERCAT主站，负责周期性地发起数据帧，在环网中依次经过各流量计，实现微秒级同步数据采集。

这样一来，网关在物理与协议层上桥接了控制层（ETHERNET/IP）与设备层（ETHERCAT），形成了一个扁平化、高实时性的统一网络。

 （2）配置过程

配置过程体现了该方案的简洁性与灵活性：

1.  网络规划：为PLC与网关分配固定IP地址，确保在同一子网。规划ETHERCAT网络拓扑，确定各流量计的顺序与站地址。

2.  PLC编程：在罗克韦尔Studio 5000编程软件中，通过EDS文件或手动添加通用以太网模块，将网关作为一台“适配器”设备添加到I/O配置树中。根据流量计的数据结构，定义相应的输入/输出标签（例如，流量瞬时值、累积量、状态字作为输入，设定值作为输出）。

3.  网关配置：使用网关厂商提供的专用配置软件（通常为网页式或本地工具）。关键步骤包括：

    - 在ETHERNET/IP侧，设置从站站号及与PLC交换的数据区域（过程数据映像区PDO）的映射关系。

    - 在ETHERCAT侧，扫描网络自动识别所有连接的流量计从站。根据设备XML描述文件（ESI），为每个流量计配置所需的服务数据对象（SDO）与过程数据对象（PDO），例如将“流量值”这个PDO映射到网关的内部寄存器。

    - 建立数据桥梁：将ETHERCAT侧从站的PDO数据（如流量数据），一对一或经过计算后，映射到网关内部寄存器，再将这些寄存器与ETHERNET/IP侧定义的输入/输出标签进行关联。整个过程通过图形化拖拽或表格填写完成，无需编写复杂脚本。

4.  调试与验证：下载配置至网关，重启后观察PLC与网关、网关与流量计之间的连接状态指示灯。在PLC编程软件中在线监控，确认能够实时、准确地读取到流量计数据，并可下发控制指令。

 三、应用网关的效果

实施该网关方案后，取得了显著成效：

- 实现毫秒级实时通讯：ETHERCAT主站功能确保了流量计数据以极短周期（通常<5ms）被采集，并通过网关实时映射至PLC，满足了饮料生产对配料精度和灌装速度的严苛要求。

- 简化网络架构与成本：省去了额外的控制器或采集模块，网络结构清晰，布线简化（仅需标准网线），降低了硬件成本与后期维护复杂度。

- 提升系统灵活性与可扩展性：新增ETHERCAT设备（如其他传感器、阀岛）只需接入菊花链末端并在网关中简单配置，即可被PLC识别，极大方便了产线改造与产能扩充。

- 增强诊断能力：网关通常具备状态监控与诊断功能，可同时监视ETHERNET/IP与ETHERCAT网络状态，快速定位通讯故障点，提高了维护效率。

 总结

在饮料工厂的数字化转型中，采用疆鸿智能ETHERNET/IP转ETHERCAT专用网关并非简单的协议转换，而是一种面向未来工业互联（工业4.0）的架构创新。它打破了异构网络壁垒，将信息层（IT）与操作层（OT）的通用协议，同设备层的高性能实时协议深度融合。其创新价值在于：以软件定义的方式，实现了控制系统的“解耦”与“重联”——PLC无需关心底层设备协议细节，专注于工艺流程控制；设备层则通过高性能实时网络保证极致响应。这种架构不仅解决了眼前的互联互通问题，更为工厂后续集成高级排程（APS）、制造执行系统（MES）及数据平台提供了纯净、高效的数据源头，是构建敏捷、透明、智能饮料生产线的坚实一步。通过此类深度定制的互联方案，工厂在降本增效的同时，也夯实了其应对市场快速变化的核心竞争力。
