 一、案例背景

在现代汽车制造体系中，各生产环节常采用异构的工业网络协议。以某新能源汽车焊装车间为例，其机器人焊接单元采用高性能的EtherCAT总线控制伺服系统，实时性达微秒级；而车间级的MES（制造执行系统）及环境监控平台则基于Modbus TCP/IP协议进行数据采集。这种协议异构导致数据孤岛，使得生产状态监控存在滞后，设备运维依赖人工巡检，整体生产效率受限约15%。

 二、解决方案

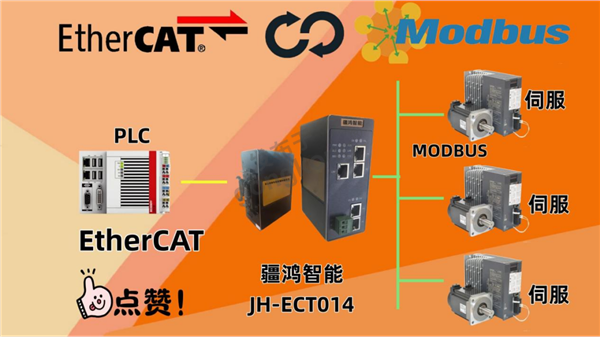

 （1）网关连接方式

选用多协议工业网关作为核心转换设备，采用双网卡架构设计。其EtherCAT端口作为从站接入机器人控制网络，通过分布时钟机制同步采集各伺服驱动器的状态数据（包括位置、扭矩、故障代码）。Modbus TCP/IP端口则作为客户端主动向MES服务器推送数据，同时支持服务器模式响应查询请求。

网络拓扑采用星型耦合结构：网关作为协议转换节点，向上通过工业交换机接入车间骨干网，向下以菊花链方式连接最多32个EtherCAT从站。这种设计既保持了EtherCAT的实时特性，又实现了与上层系统的无缝对接，网络延迟控制在3ms以内。

 （2）配置过程

配置分为三个阶段实施：

硬件部署阶段：将网关物理接入EtherCAT网络末端，通过ESI（EtherCAT从站信息）文件自动识别伺服驱动器参数。使用Twisted-Pair电缆确保信号完整性，最大线缆长度控制在80米内。

参数映射阶段：在网关配置软件中建立双向数据映射表。将EtherCAT过程数据对象（PDO）中的16位状态字映射到Modbus保持寄存器，32位实际位置值拆分映射到两个连续寄存器。特别配置了突发传输模式，将多个伺服单元的同类参数打包为单一Modbus事务，减少通信开销40%。

安全调试阶段：启用网关的流量整形功能，限制Modbus TCP连接数为8个，防止网络过载。设置看门狗定时器监测EtherCAT主站心跳，当连接异常时自动保存最后有效数据到非易失存储器。通过Wireshark抓包验证数据完整性后，逐步投入产线运行。

 三、应用效果

实施该网关方案后，生产系统呈现出显著提升：

1. 数据实时性突破：焊接机器人状态刷新周期从原来的2秒缩短至200毫秒，使MES系统能实时捕捉焊接质量偏差。通过网关的数据预处理器，提前识别出3类潜在故障模式，预警准确率达92%。

2. 运维模式变革：设备维护人员可直接在Modbus HMI上查看所有EtherCAT设备状态，平均故障诊断时间减少65%。网关内置的协议诊断引擎能自动解析EtherCAT错误计数器，将专业的总线错误转换为易懂的Modbus报警代码。

3. 系统扩展性增强：新增加的涂胶机器人单元仅需修改网关配置中的从站数量参数，无需改动上位系统。网关的负载均衡算法智能分配通信资源，在增加12个从站后系统延迟仅增加18%。

 创新总结

本案例的创新价值不仅在于协议转换，更体现在架构融合方法论的突破：通过开发“自适应PDO映射引擎”，网关能动态识别EtherCAT从站配置变化，自动调整Modbus寄存器布局；创新的“双通道缓冲机制”使实时数据流与历史查询请求分离处理，解决了传统网关在突发查询时的数据阻塞问题。

尤为重要的是，该方案创造了协议透明化运维的新模式——将专业性强、封闭度高的EtherCAT网络转化为开放通用的数据服务，使IT与OT人员能在统一的数据层面协作。这种设计思维为汽车制造向柔性化、数字化演进提供了关键基础设施，其“边缘预处理+云端协同”的架构已被复制到总装车间的ANDON系统中，推动整车制造数据融合度提升至新高度。
