疆鸿智能ETHERCAT转MODBUS TCP/IP，破解化工设备异构通信难题

一、案例背景：化工生产中的协议异构挑战

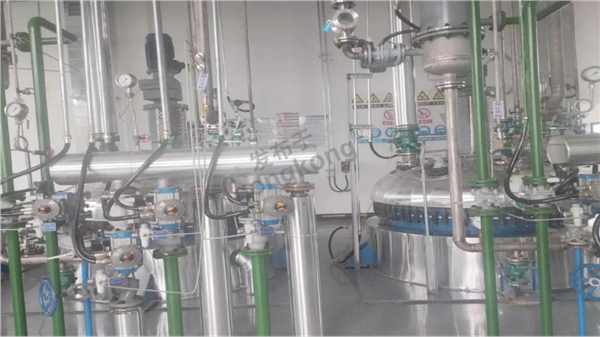

在现代化工生产体系中，实时、可靠的数据交互是保障安全与效率的核心。某大型化工企业生产线控制系统核心采用倍福（Beckhoff）PLC，其基于高性能ETHERCAT总线连接各类实时I/O模块与伺服驱动器。与此同时，生产线中广泛分布的数十台智能马达保护器，则普遍支持MODBUS TCP/IP协议，用于监测电机的电流、温度、振动及故障状态。由此形成了上层控制网络（ETHERCAT）与下层设备网络（MODBUS TCP/IP）的协议割裂。操作人员需分别通过两套独立系统监控生产逻辑与电机健康状态，不仅降低了巡检效率，更难以实现基于电机实时状态的预防性维护与安全联锁，成为生产精细化管理与数字化转型的瓶颈。

二、解决方案：专用网关实现异构网络无缝集成

为破解这一难题，项目部署了具备双协议栈转换能力的工业网关。该方案并非简单的数据转发，而是针对化工环境高可靠、低延迟要求设计的深度集成方案。

（1）网关连接架构

选用支持多主站功能的嵌入式协议转换网关。其ETHERCAT侧作为从站，无缝接入倍福PLC现有的ETHERCAT主干网络，被PLC主站识别为一个特殊的“I/O设备”。网关的MODBUS TCP/IP侧则作为客户端，主动轮询连接各个马达保护器（作为服务器）。网关内部集成了数据映射与缓存区，实现了两种协议在时序、数据模型与通信机制上的透明转换。物理连接上，ETHERCAT端口通过标准RJ45或E-bus端子接入，MODBUS TCP/IP通过工业交换机与各马达保护器组成星型网络，确保了网络的稳定与拓展性。

（2）关键配置过程

配置过程聚焦于精准映射与优化：

   ETHERCAT从站配置：在倍福TwinCAT工程中，导入网关的ESI（EtherCAT Slave Information）文件。根据马达保护器需上传的数据量（如三相电流、温度、状态字、故障代码），在网关的ETHERCAT过程数据对象（PDO）中预定义输入/输出区域大小，确保PLC能以确定的周期访问这些数据。

   MODBUS TCP客户端配置：在网关管理界面，为每台马达保护器设定IP地址、TCP端口号，并定义具体的Modbus功能码（如03/04读取保持/输入寄存器）及寄存器地址范围。根据数据更新频率与重要性，设定差异化的轮询周期。

   数据点对点映射：在网关配置软件中，建立清晰的映射表。例如，将“1号马达保护器”的“A相电流”寄存器地址（如40001）映射至网关ETHERCAT输入区特定的字节偏移位置。PLC程序则像访问本地变量一样，直接读取该偏移地址的数据，逻辑简洁高效。

   网络优化与诊断：启用网关的通信状态监控与断线重连机制，配置看门狗功能。优化ETHERCAT的分布式时钟（DC）与MODBUS TCP轮询时序，平衡实时性与网络负载，避免PLC扫描周期受到干扰。

三、应用成效：数据融合赋能生产安全与智能运维

项目实施后，成效显著：

1.  统一监控与集中控制：所有马达的实时运行参数与报警信号均整合至中央控制室的SCADA画面，操作员可实现一站式监控。PLC能直接利用电机温度、负载数据参与安全联锁逻辑，如温度超标时自动触发降速或停机，提升了本质安全水平。

2.  预警与预测性维护：通过对连续采集的电流、振动数据进行趋势分析，系统能够预警轴承磨损、绕组绝缘下降等潜在故障，运维模式从“被动检修”转向“主动预防”，大幅减少了非计划停机。

3.  降低系统复杂性与成本：省去了为马达保护器单独部署上位监控系统的成本，简化了布线，利用现有ETHERCAT网络骨干实现了数据高效汇聚，降低了长期维护难度。

总结

本次疆鸿智能ETHERCAT与MODBUS TCP/IP的集成实践，其创新性不仅在于通过智能网关解决了化工领域常见的协议异构问题，更在于创造性地将底层设备状态数据提升至实时控制层，实现了过程控制与设备健康管理的深度融合。这为化工生产构建了一个响应更敏捷、决策更智能、运维更前瞻的“感知-控制”一体化网络，是工业互联网理念在流程工业的一次扎实落地。该方案证明了，通过恰当的协议转换技术，在保护现有投资的同时，能够充分挖掘设备数据价值，为化工行业安全生产与数字化转型提供了可复用的技术路径。未来，进一步探索OPC UA over TSN等融合技术，将是实现更广范围、更高层次信息集成的方向。
