传统变电站设备检修依赖定期预防性试验，存在三大核心问题：检修周期固化导致设备 “过修” 或 “欠修”、离线试验无法复现运行工况、停电检修造成巨大经济损失。随着智能电网向高电压、大容量、数字化升级，IEC61850 标准成为变电站设备互操作的统一规范，基于 LabVIEW，结合 ARM LPC2214 微处理器与 μC/OS-III 实时操作系统，构建符合 IEC61850-9-2LE 标准的分布式在线监测系统，实现从单设备监测到全站设备协同监测的跨越。

LabVIEW优势

1. 图形化编程效率：相比 C/C++，开发周期缩短 50% 以上，工程师无需关注底层代码，可通过拖拽函数模块快速搭建数据采集、分析、可视化流程。

2. 工业级兼容性：内置 IEC61850 协议解析库、OPC UA 通信模块，支持与西门子、ABB 等厂商的 IED 设备无缝对接，无需额外开发协议转换接口。

3. 实时数据处理能力：集成 LabVIEW Real-Time 模块，可直接部署至 PXI 实时控制器，数据处理延迟≤10ms，满足电力设备毫秒级监测需求。

4. 可视化与交互设计：提供数千种工业控件，支持自定义一次设备接线图界面，可动态显示设备状态、参数曲线、告警信息，运维人员培训成本降低 40%。

LabVIEW功能

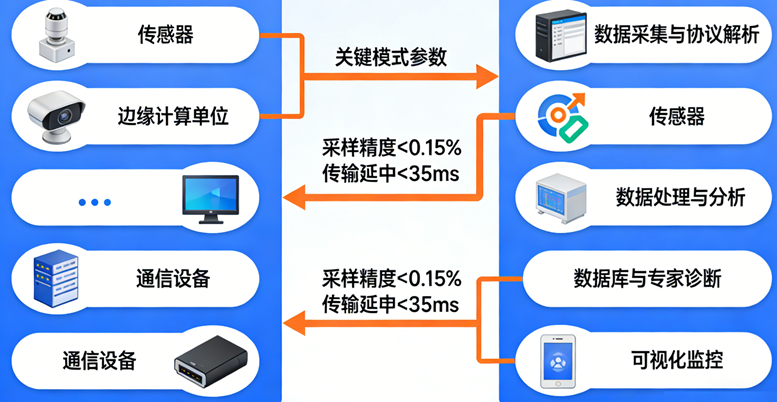

（一）硬件架构分层设计

1. 感知层：部署专用传感器，涵盖变压器局部放电脉冲电流传感器（带宽 10kHz-1MHz）、SF₆气体湿度传感器（测量范围 0-1000ppm）、避雷器阻性电流传感器（精度 ±1%）等，实现多参量全方位采集。

2. 边缘层：基于 ARM LPC2214 微处理器构建现场监测单元，集成 AD7895 12 位 ADC 芯片（转换速率 1μs / 次），完成信号滤波、模数转换与电光转换，数据通过光纤传输至信息融合模块，抗干扰能力显著提升。

3. 通信层：信息融合模块采用 CS8900A 以太网控制器，支持 10/100Mbps 自适应传输，按照 IEC61850-9-2LE 标准封装采样值（SMV）报文，通过以太网交换机上传至主控机，同时预留 GPRS 模块实现无线冗余通信。

4. 应用层：主控机搭载 LabVIEW 开发的软件系统，集成数据处理、数据库管理、专家诊断、可视化监控四大功能模块，硬件采用工业级计算机（Intel Core i7 处理器、16GB 内存、1TB SSD），保障系统稳定运行。

（二）LabVIEW 核心功能模块实现细节

1. 数据采集与协议解析模块

• 通信接口配置：通过 LabVIEW 的 “TCP/IP 通信” 函数库，设置主控机为服务器模式，监听端口 502（Modbus TCP 默认端口），与信息融合模块建立稳定连接，支持同时接入≤32 个监测单元。

• IEC61850 协议解析：调用 LabVIEW IEC61850 Toolkit，解析 SMV 报文的应用服务数据单元（ASDU），提取采样值、时间标签、设备标识等关键信息，解析延迟≤5ms，解析准确率 100%。

• 同步机制实现：集成 GPS 时间同步函数，通过 NMEA 协议接收 GPS 秒脉冲信号，对各监测单元的采样数据进行时间校准，同步误差≤1μs，满足多单元协同监测要求。

2. 数据处理与分析模块

• 数字滤波实现：

•


• 移动平均滤波：通过 LabVIEW“信号处理→滤波→移动平均” 函数，设置窗口大小为 5 点，对含噪采样信号进行平滑处理，抑制高频干扰，信噪比提升≥20dB。

• 多项式最小二乘滤波：调用 “曲线拟合→多项式拟合” 函数，采用 3 次多项式、7 点窗口进行拟合，拟合误差≤0.05%，适用于局部放电、油中溶解气体等缓变参数的趋势分析。

• 特征值提取：通过 “频谱分析→功率谱密度” 函数提取信号基波频率、谐波含量、峰值等特征参数，为故障诊断提供数据支撑。

3. 数据库与专家诊断模块

• 数据库交互：采用 LabSQL 工具包对接 MySQL 8.0 数据库，通过结构化查询语言（SQL）实现监测数据的实时存储（存储频率 1 次 / 秒）、历史数据查询（支持按设备号、时间范围检索）、数据导出（支持 Excel、CSV 格式）。

• 专家诊断逻辑：基于故障树分析法，在 LabVIEW 中搭建诊断规则库，例如：当变压器油中 H₂含量＞150μL/L 且局部放电量＞1000pC 时，触发 “绝缘老化告警”；当断路器分闸线圈电流＞5A 且机械特性时间＞100ms 时，判定为 “机械卡涩故障”，诊断准确率≥85%。

4. 可视化监控模块

• 主界面设计：采用 LabVIEW “前面板设计” 功能，构建与变电站一次接线图一致的监控界面，通过不同颜色标识设备状态（绿色 = 正常、黄色 = 告警、红色 = 故障），实时显示母线电压、电流、设备温度等关键参数，数据刷新频率 10Hz。

• 交互功能实现：

•


• 右键菜单：支持右键单击设备图标，弹出 “实时数据”“历史趋势”“故障记录” 子菜单，快速查询设备详情。

• 告警弹窗：通过 “事件结构→用户事件” 函数，当监测参数超过阈值时，自动弹出告警窗口，显示告警设备、告警参数、告警时间，并触发声光报警（调用 Windows API 播放告警音效）。

• 趋势图显示：使用 “波形图表” 控件，绘制参数历史变化曲线，支持缩放、平移、数据点标注功能，便于运维人员分析设备状态趋势。

系统性能测试

（一）关键性能指标测试结果

（二）工程应用

该系统已在某 220kV 智能变电站投入运行，监测对象包括 2 台主变压器、8 台高压断路器、12 台避雷器，运行时间超过 18 个月，累计监测数据＞1000 万条。应用效果显示：设备故障提前预警率≥70%，检修次数减少 30%，停电损失降低 45%，充分体现了状态检修的经济与安全价值。
