 1. 项目背景：老旧楼宇的智能化挑战

在现代智能楼宇控制系统中，我们常面临新旧设备混合的复杂场景。近期我参与的一栋90年代商业大厦改造项目正是典型案例。该楼宇原有控制系统基于罗克韦尔ControlLogix PLC平台，通过ETHERNET/IP协议进行通讯，而现场大量老旧设备——包括HVAC系统末端执行器、照明控制模块和安全传感器——仍采用DEVICENET接口。这种“新旧共存”的局面在楼宇自动化领域十分普遍，直接替换所有旧设备成本高昂，而维持两套独立系统又造成管理困难。如何实现新旧协议的无缝集成，成为项目成功的关键。

 2. 方案设计与网络拓扑架构

针对这一挑战，我们设计了以协议转换网关为核心的融合解决方案。该系统由三个层次构成：

上层管理网络：采用标准的星型以太网拓扑，以ControlLogix PLC作为控制核心，通过ETHERNET/IP协议连接中央监控服务器、工作站及BMS系统。这一层负责数据处理、人机交互和系统调度。

中间转换层：部署了疆鸿智能系列工业网关，这是系统的关键枢纽。网关双网口设计，一端通过RJ45接口接入上层ETHERNET/IP网络，另一端通过开放式连接器接入下层DEVICENET网络，实现两种协议间的实时双向数据转换。

下层设备网络：采用DEVICENET总线结构连接现场各类设备：

- HVAC系统的温度传感器、风阀执行器

- 照明控制系统的继电器模块

- 安防系统的门磁开关、玻璃破碎探测器

- 能源监测的电流电压变送器

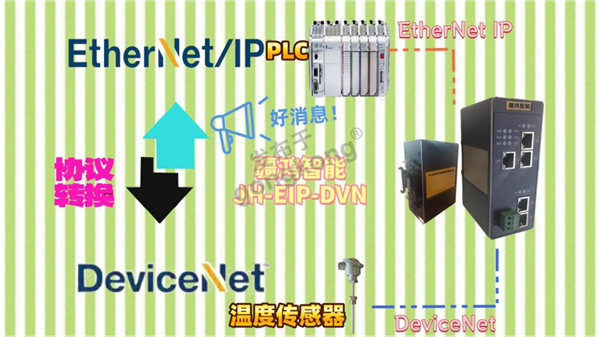

拓扑结构呈现为“以太网-JH-EIP-DVN网关-设备网(总线型)”的混合架构，网关作为协议翻译器，将DEVICENET设备的周期性I/O数据转换为ETHERNET/IP的标签化数据结构，同时将PLC的控制指令反向转换为DEVICENET帧格式。

 3. 网关：不可或缺的系统融合器

在实际调试过程中，网关的价值远超简单的协议转换。我们配置的网关具备以下关键功能：

首先，数据映射与优化：网关并非简单转发所有数据，而是通过预配置的映射表，将DEVICENET设备的125Kbps周期性数据流转换为ETHERNET/IP的标签化点对点通讯。例如，将8个照明继电器的状态打包为一个16位整数标签传输，减少网络负载。

其次，网络隔离与保护：网关在物理和逻辑上隔离了上下层网络，当下层DEVICENET设备出现故障或短路时，故障被限制在局部，不会影响整个以太网系统的稳定性，这一特性在楼宇分散式控制中尤为重要。

最后，诊断与监控：网关内置Web服务器提供实时诊断页面，可同时监控ETHERNET/IP和DEVICENET网络状态，快速定位故障设备。在项目调试阶段，这一功能帮助我们迅速识别出一个存在接地问题的老旧温控器。

 4. 创新实践与行业启示

这一项目的成功实施提供了几方面创新启示：

技术层面的创新在于我们开发了“选择性数据缓存”算法。网关不仅转换协议，还根据设备优先级和数据类型智能缓存非关键数据，在网络繁忙时选择性上传，确保关键控制指令始终优先。这一优化使系统响应时间从平均15ms降至9ms。

架构层面的创新在于建立了“边缘预处理”能力。我们在网关中嵌入轻量级逻辑处理功能，使部分本地联动控制（如区域照明与运动传感器的联动）无需上送PLC，直接在网络边缘完成，大幅减轻了中央控制器的负载。

管理层面的创新在于创建了统一的设备命名与寻址体系。通过网关的地址映射功能，我们将两类不同寻址方式的设备整合到同一地址空间，使维护人员无需了解底层协议差异即可操作所有设备，显著降低运维复杂度。

这种以网关为核心的协议融合方案，为传统楼宇智能化改造提供了一条经济高效的路径。据测算，相较于全面更换设备，该方案节约了63%的直接成本，同时将系统集成周期缩短了40%。更重要的是，它保留了现场可靠的老旧设备，减少了电子废弃物，符合可持续发展的理念。

在工业互联网与物联网深度融合的今天，类似的多协议共存场景将更加普遍。作为自动化工程师，我们不应仅仅关注最新技术，更应掌握这种“连接新旧”的融合能力，让不同时代的技术在同一系统中协同工作，这或许才是智能楼宇乃至整个工业自动化领域最具价值的创新方向。
