一、 项目背景
华东某智能物流装备公司新建一条“重载 AGV 装配检测线”，要求 AGV 在 30 m 行程内实现 ±1 mm 重复定位，并在运行过程中实时检测前方障碍物，实现“缓行→刹停→声光报警”三级安全策略。主控器为西门子 S7-1200 PLC（CPU 1215C DC/DC/DC，固件 V4.6），通信接口仅支持 Profinet；而负责“前方 0.2~2 m 扇区避障”的核心传感器——美国邦纳 T30UXICB-NPN 超声波传感器（DeviceNet 从站，MAC ID 05）——已是公司多年验证的成熟件，若强行更换为 Profinet 型号，不仅单价翻倍，还需重新做 3C 认证与机械开孔，项目周期将被拉长 6 周。为在“零改动传感器”前提下打通协议壁垒，用户最终选用远创智控 YC-DNTM-PN工业级协议转换网关，让网关同时扮演“Profinet 从站 + DeviceNet 主站”双重角色，实现毫秒级测距数据回传与闭环控制。

二、系统拓扑与设备清单

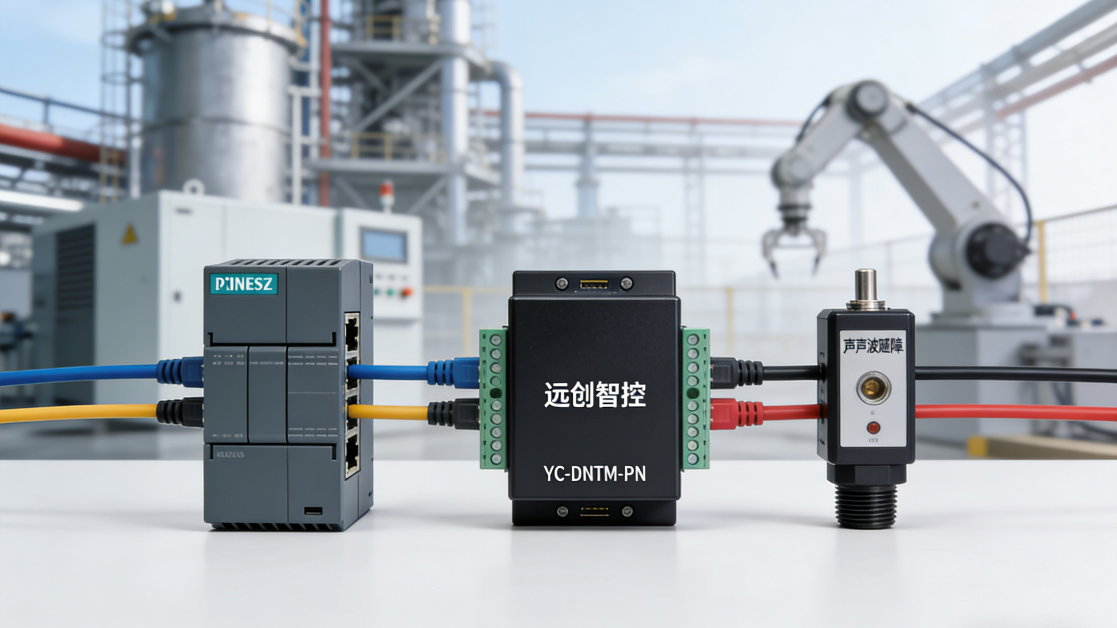

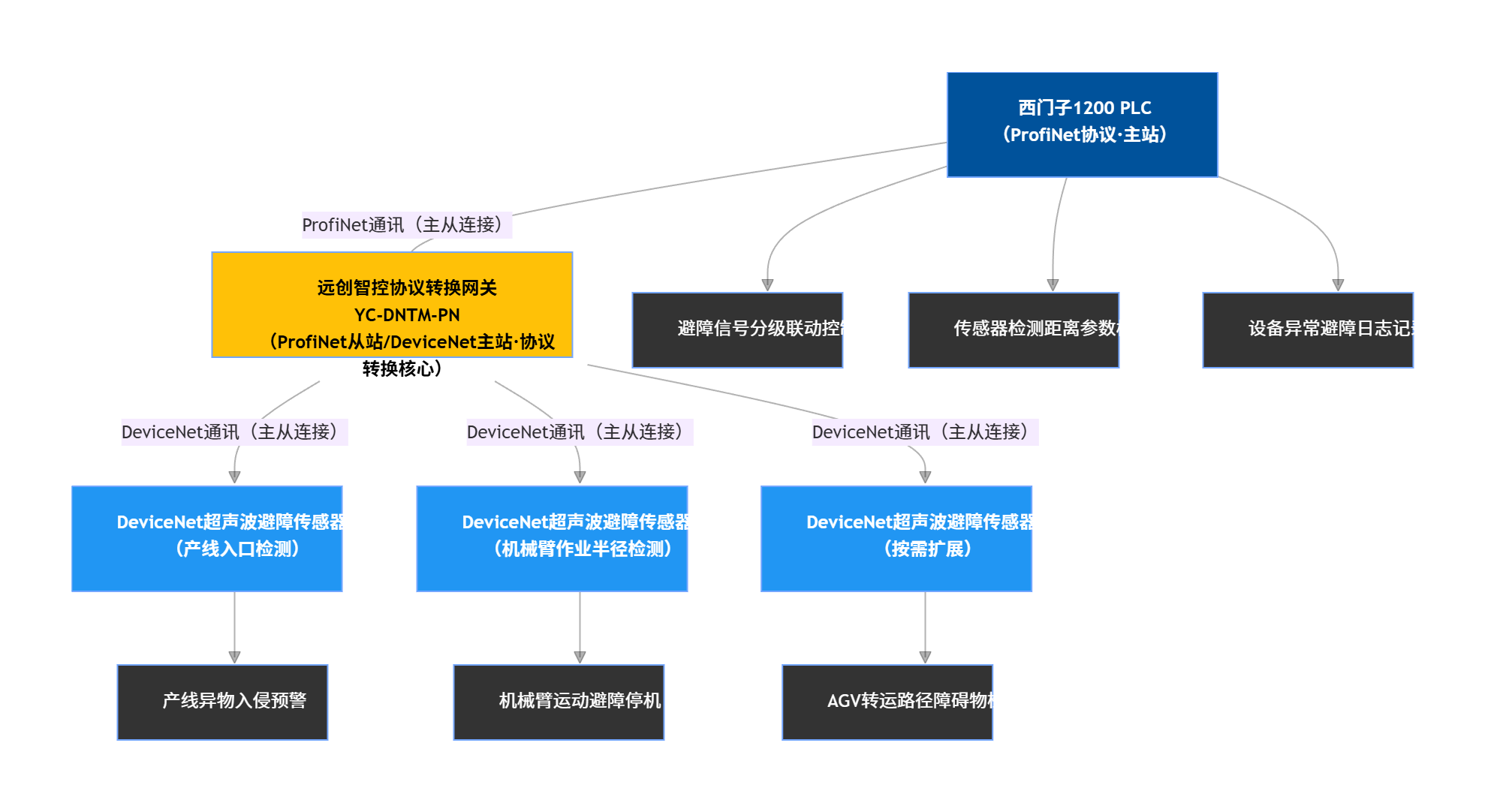

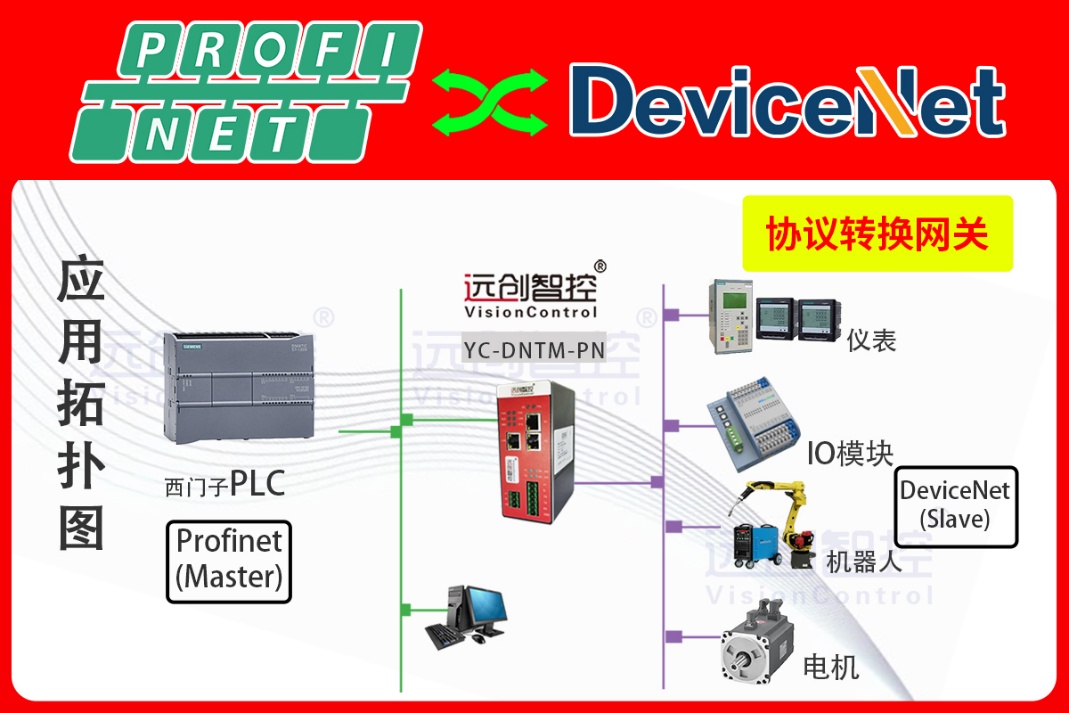

1. 主控器：西门子 S7-1200 PLC，型号 6ES7215-1AG40-0XB0，固件 V4.6，Profinet 主站，IP 192.168.1.10，更新周期 4 ms。

2. 协议转换网关：远创智控 YC-DNTM-PN，固件 V1.5，Profinet 从站 + DeviceNet 主站，IP20，DIN 导轨安装，占用 64 B 输入/64 B 输出，GSDML 文件版本 V2.37。

3. 超声波避障传感器：邦纳 T30UXICB-NPN，DeviceNet 从站，节点地址 05，供电 12~30 VDC，检测距离 0.2~2 m，响应时间 15 ms，出厂 EDS 文件 T30UX_01.eds。

4. 网络附件：
– DeviceNet 干线电缆 Belden 3082A，双屏蔽，30 m，两端 120 Ω 终端电阻；
– Profinet 屏蔽跳线 CAT5e，星型接入西门子 SCALANCE XB205 交换机；
– 24 VDC 电源采用西门子 PM1207，与传感器分段供电，防止变频器压降导致总线复位。

5. 软件：TIA Portal V18、YC-GatewayConfig V2.1、邦纳 EDS 文件。

三、硬件接线——“即插即用”

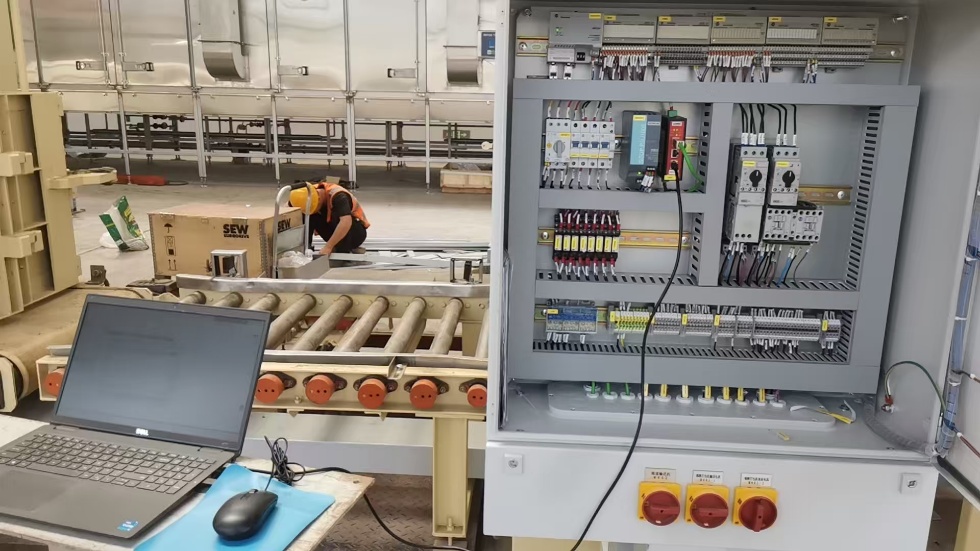

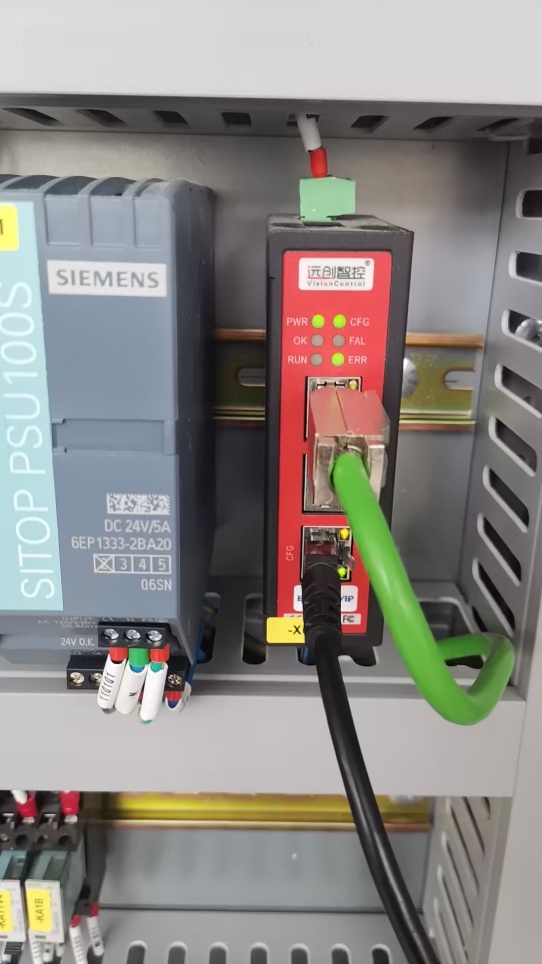

1. Profinet 侧：用 M12-D 码网线把 YC-DNTM-PN工业智能网关的 PN1 口接入 SCALANCE XB205，保证与 S7-1200 同一网段 192.168.1.0/24；网关默认 IP 192.168.1.20，设备名称“YC-Gateway”。

2. DeviceNet 侧：干线采用“手拉手”总线拓扑，波特率 500 kbps，支线 ≤1 m；CAN_H/CAN_L 分别接入网关 5 针开放型端子，末端 T30UX 内置终端电阻拨码置 ON。

3. 接地与屏蔽：DeviceNet 屏蔽层在网关侧单点接地，避免与动力线平行，降低共模干扰；网关与 PLC 共用 PE 铜排，接地电阻＜1 Ω。

4. 电源：网关本体 24 VDC/200 mA 由 PM1207 提供；T30UX 传感器由同一路 24 VDC 分支供电，保证等电位。

四、TIA Portal 组态——“零代码”拖拽

1. 安装 GSDML：将 YC-DNTM-PN协议转换网关的 GSDML-V2.37 文件导入 TIA 硬件目录，拖至 Profinet 网络，分配设备名“YC-Gateway”与 IP 192.168.1.20。

2. 槽位定义：
– Slot1 输入 8 Byte——映射 DeviceNet 输入区，含 2 Byte 测距值（0.1 mm 分辨率）+ 2 Byte 温度补偿 + 4 Byte 诊断；
– Slot2 输出 4 Byte——预留远程示教、灵敏度调节命令。

3. 更新周期：采用 4 ms 实时 RT 帧，满足 ≤30 ms 的 AGV 刹车响应要求。

4. 诊断地址：为网关分配 I&M0 记录，便于 PLC 通过“ModuleStates”读取 DeviceNet 总线健康状态。

五、网关侧 DeviceNet 主站配置

1. 打开 YC-GatewayConfig，选择“DeviceNet Master”模式，导入 T30UX_01.eds，自动生成 I/O 映射。

2. 节点列表：
– Node05（超声波）Input 4 Byte——Byte0~1 = 距离值（mm），Byte2 = 温度，Byte3 = 状态位；
– 扫描间隔 10 ms，与 Profinet 周期匹配；故障超时设为 48 ms，连续 3 次丢包即上报“Bus-off”。

3. 数据映射：把 Node05 的 4 Byte 输入映射至网关内部寄存器 %IW64~%IW67，再经协议栈自动映射至 Profinet Slot1。

4. 保存配置并写入 Flash，断电重启后 RUN 灯常绿，DeviceNet 主站扫描显示“Node05 Online”。

六、PLC 编程——“透明变量”

1. 建立 DB100“AGV_Sensor”，创建变量：
– Distance_Real（Real）——存放换算后的距离值；
– Status_Word（Word）——存放传感器状态字；
– Com_Err（Bool）——通信故障位。

2. 在 OB1 调用 S_MOVE，将 IW64~IW67 搬入 DB100 对应变量，周期 4 ms，与 Profinet 刷新同步。

3. 安全逻辑：当 Distance_Real＜500 mm 时，Q0.0 输出减速信号；＜300 mm 时，Q0.1 输出刹停信号；Com_Err 为 TRUE 时，Q0.2 点亮红色塔灯并触发急停。

七、经验总结
通过本案例可以看出，借助远创智控 YC-DNTM-PN工业级协议转换网关，老旧 DeviceNet 超声波传感器无需淘汰即可无缝接入西门子 Profinet 生态，既保护了用户原有投资，又满足了 AGV 对高速、高精避障检测的苛刻需求，为智能物流产线的柔性升级提供了可复制、可推广的工程范式
