创新融合：PROFINET转DEVICENET网关在热电厂智能化改造中的实践

一、项目背景

随着工业自动化技术的快速发展，热电行业面临着原有控制系统升级与新旧设备协同运行的挑战。某热电厂在推进智能化改造过程中，核心控制系统已升级为西门子S7-1500系列PLC，采用PROFINET工业以太网协议作为主干网络。然而，厂区内仍有多台关键设备（如风机变频器、锅炉燃烧控制器、除尘阀组等）沿用成熟的DEVICENET现场总线协议，形成“协议孤岛”。如何实现新旧系统的无缝对接，成为影响生产效率与改造进度的关键难题。

 二、解决方案

针对协议异构问题，项目组引入PROFINET转DEVICENET协议转换网关作为核心枢纽。该网关具备双协议栈处理能力，在PROFINET侧作为智能从站接入西门子PLC网络，在DEVICENET侧作为主站连接原有设备。通过硬件协议转换与数据映射技术，实现了：

1. 双向数据透明传输：实时映射I/O数据与工艺参数；

2. 拓扑结构兼容：支持DEVICENET干线-支线拓扑，最大可连接64个节点；

3. 诊断一体化：在STEP7/TIA Portal中统一监控PROFINET与DEVICENET网络状态。

三、实施过程与系统拓扑

实施分为三个阶段：

1. 网络规划阶段：在锅炉控制室部署协议转换网关，通过PROFINET光纤链路连接至主控柜PLC，原有DEVICENET设备通过屏蔽双绞线以菊花链方式接入网关下行接口；

2. 数据配置阶段：使用网关配置软件对DEVICENET从站设备（包括ABB变频器、Honeywell温控模块、限位开关等）进行EDS文件解析与点位映射，在TIA Portal中生成对应的GSDML文件；

3. 系统联调阶段：通过仿真测试验证数据响应周期≤10ms，满足热工控制要求。

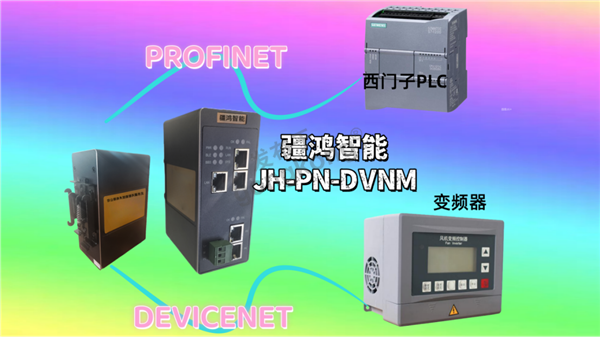

系统拓扑图示意：

西门子PLC(S7-1500)---[PROFINET]---协议转换网关---[DEVICENET]---设备群

          |                              |

    (工程师站/SCADA)                (变频器/传感器/执行器)

四、应用效果对比

| 对比维度       | 改造前                     | 改造后                     |

|--------------------|----------------------------|----------------------------|

| 系统整合度     | 独立控制孤岛，需人工协调   | 统一平台监控，自动化联动   |

| 故障诊断效率   | 多系统排查耗时≥2小时       | 统一诊断界面定位≤15分钟    |

| 扩展灵活性     | 新增设备需改造硬件架构     | 支持热插拔与在线扩展       |

| 维护成本       | 需储备多种协议备件         | 备件标准化降低库存30%      |

实际运行数据显示，锅炉风煤比控制精度提升12%，异常工况响应速度提升40%，实现了“老旧设备不退役，智能管控再升级”的阶段性目标。

 五、行业推广与前景展望

该方案的成功实施为传统能源行业提供了可复制的技术改造路径。在煤化工、垃圾焚烧发电等领域，大量存量DEVICENET设备可通过协议转换方案接入智能管控平台。未来随着工业互联网平台下沉，协议转换网关可进一步集成OPC UA接口，实现车间级数据向云端的安全透传，为预测性维护与能效优化提供基础数据支撑。

总结

本项目创新性地将协议转换技术从单纯的通信桥接，提升为数据价值转化枢纽。通过深度解析热工控制场景的业务逻辑，设计动态数据映射策略，使网关在传输数据的同时完成设备语义化封装，大幅降低上层系统开发复杂度。这种“硬件转换+数据建模”的双重创新，为工业现场的多协议融合提供了新范式，其核心价值在于用最小改造代价激活存量设备的数据潜力，这正是工业智能化进程中务实而具前瞻性的技术选择。
