一、项目场景与核心诉求

某大型化工园区循环水站承担着园区生产设备的冷却供水任务，现场部署了 3 套循环水泵组、3 台电磁流量计、2 路供电回路电压监测仪表、2 台水泵电机电流互感器，所有设备均通过Profibus DP 总线实现现场级通讯。

当前核心诉求：中控室需通过仅配备 RJ45 网口的工业上位机，远程采集Profibus总线上的循环水流量、供电电压、电机运行电流等数据，用于实时监控设备运行状态、生成能耗报表，同时避免额外采购Profibus专用网卡（如 CP5611），控制部署成本，适配车间潮湿、电磁干扰复杂的工业环境。

二、协议转换核心原理与链路架构

（一）双协议转换底层逻辑

协议转换网关采用 “硬件级协议解析 + 数据缓存同步” 架构，实现 Profibus DP转Modbus TCP通讯  ：

Profibus DP主站驱动层：网关内置 Profibus DP V0/V1 协议栈，通过硬件电路模拟 Profibus 主站行为，按总线波特率（1.5Mbps）主动轮询从站设备，将流量、电压、电流等数据以原数据格式读取至网关本地 SRAM 缓存区，缓存区采用双区轮换设计，避免数据读写冲突；

Modbus TCP协议适配层：网关将缓存区的 Profibus 数据按 Modbus TCP 规范进行格式转换，支持将 16 位浮点型、32 位整型等多类型数据映射为 Modbus 保持寄存器（功能码 03H）或输入寄存器（功能码 04H），同时兼容 Little-Endian/Big-Endian 字节序切换，适配不同上位机 端软件需求；

数据交互控制层：采用中断触发机制，当上位机端发送Modbus 读取请求时，网关直接从缓存区调取对应数据并封装返回，无需二次轮询Profibus总线，确保转换延迟≤50ms，满足实时监控需求。

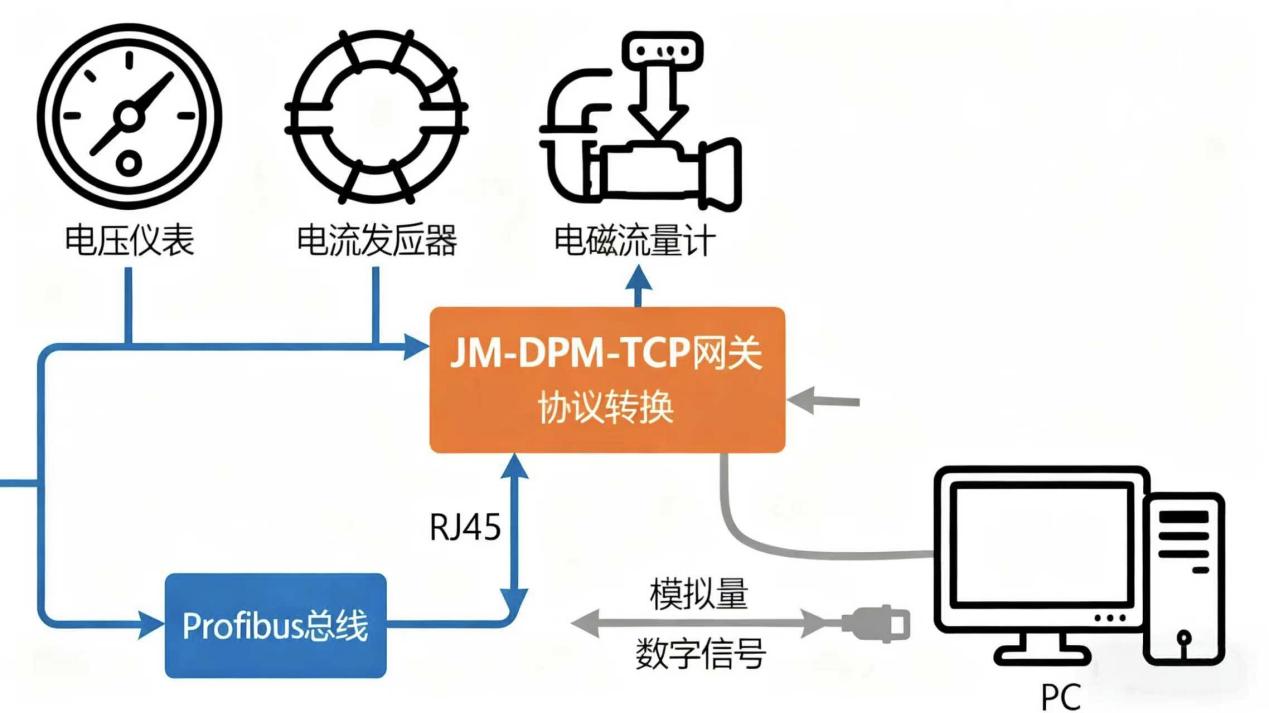

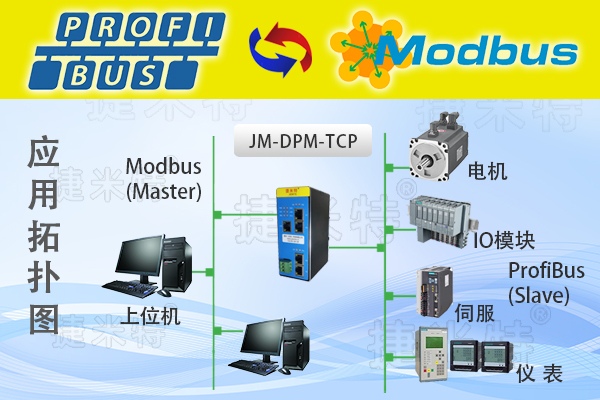

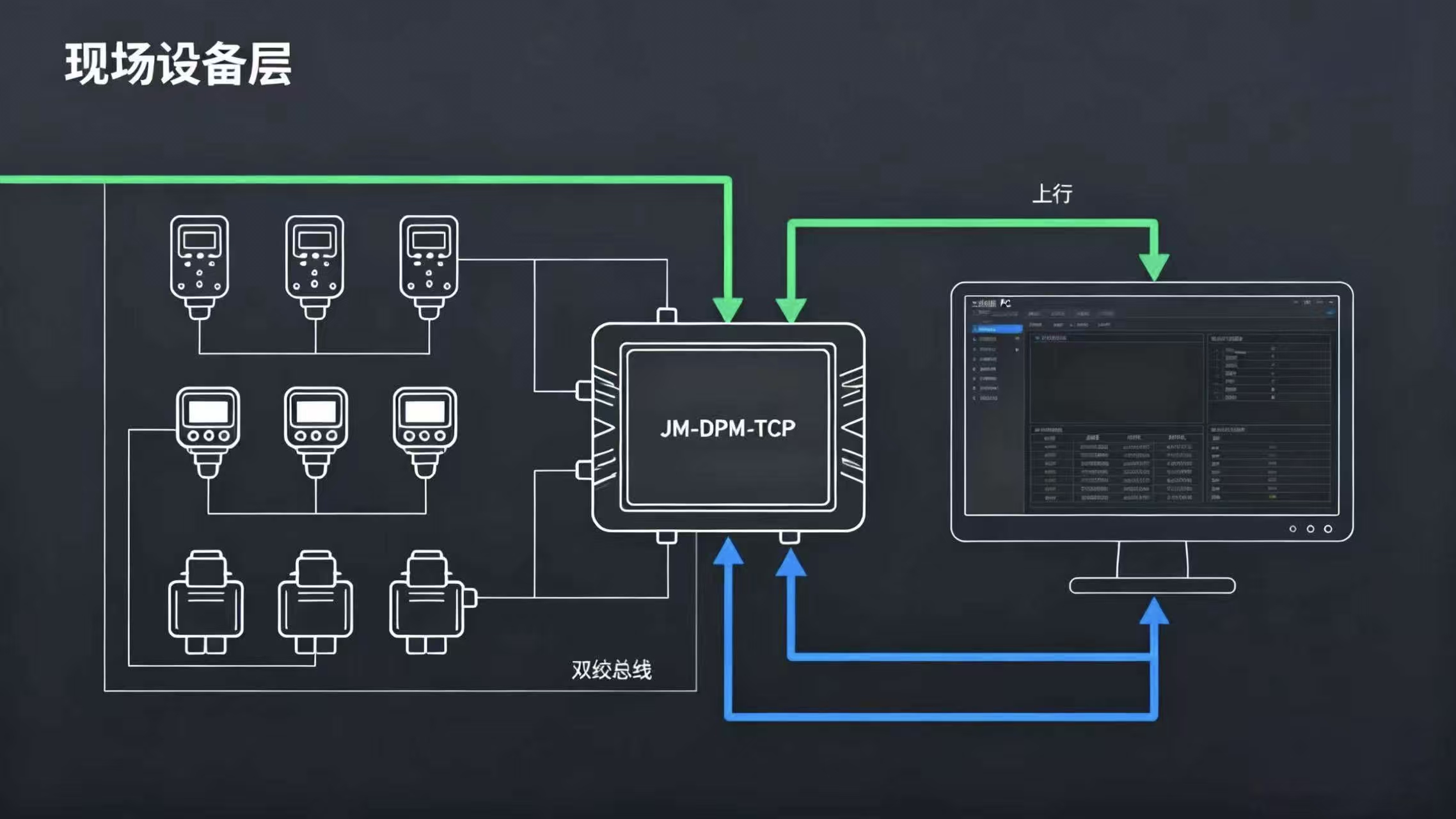

（二）系统整体链路架构

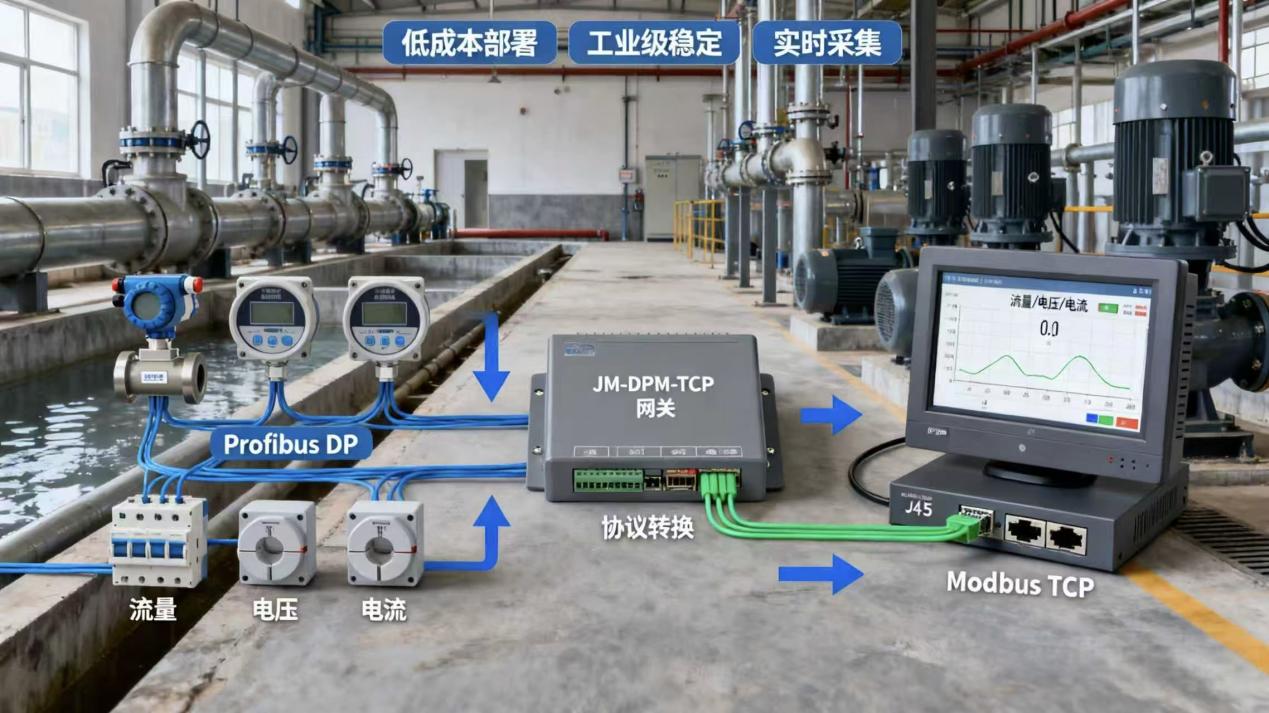

三、链路核心优势与技术适配

（一）低成本部署优势

硬件成本优化：无需为工业上位机 配置 Profibus 专用网卡（单卡市场价格约 1800-2500 元），仅利用上位机 原有 RJ45 网口即可实现访问，单项目硬件成本降低 60% 以上；

施工成本控制：无需额外铺设 Profibus 总线延长线，直接复用现有 Profibus 总线与以太网布线，减少电缆采购、穿墙打孔等施工工序，部署周期从 3 天缩短至 1 天。

（二）工业级稳定性适配

环境适应性：网关支持 - 20~60℃宽温工作范围，防护等级 IP30，具备防浪涌（±2kV）、防电磁干扰（符合 EN 55022 Class A 标准）设计，适配循环水站潮湿、多变频器干扰的场景；

通讯可靠性：支持 Profibus 总线断线重连、Modbus TCP 连接超时重试机制，数据传输丢包率≤0.01%，连续 7×24 小时运行无故障，平均无故障运行时间（MTBF）超 10 万小时；

数据完整性：采用 CRC-32 数据校验算法，避免数据在转换与传输过程中出现畸变，确保流量、电压、电流等关键数据的采集精度（与直接总线访问精度一致，误差≤0.3%）。

（三）灵活扩展与运维适配

设备扩展便捷：支持最多 32 个 Profibus 从站设备接入，后续新增流量计、压力传感器等设备时，仅需在网关中添加从站地址与数据映射，无需修改上位机 端软件配置，扩展周期≤30 分钟；

远程运维能力：网关支持 Web 远程配置与状态监控，可通过局域网或互联网查看 Profibus 总线状态、Modbus 连接数、数据传输速率等参数，故障时自动记录日志（如从站离线、总线短路），定位时间从 2 小时缩短至 10 分钟；

软件兼容性：适配主流 Modbus TCP 客户端软件（如 ModScan32、组态王、WinCC、LabVIEW），无需定制开发，直接导入数据映射表即可实现数据采集与可视化。

四、实现效果与场景延伸

（一）核心效果验证

实时性：PC 端读取 Profibus 总线数据的总延迟（含转换 + 传输）稳定在 120-150ms，满足循环水站实时监控（延迟≤500ms）的业务要求；

数据精度：循环水流量采集精度 ±0.5%、供电电压 ±0.2%、电机电流 ±0.3%，与现场手持仪表检测值一致，可直接用于能耗统计与设备故障预警；

运维效率：通过网关 Web 界面远程监控总线状态，无需现场拆机排查，通讯故障处理时间从平均 1 小时缩短至 10 分钟，运维效率提升 83%。

（二）跨场景应用延伸

该方案可直接复制至以下工业场景：

电力行业：通过上位机访问 Profibus 总线的变压器温度、母线电压、负荷电流等数据，实现变电站远程监控；

智能制造：采集产线 Profibus 总线的变频器频率、伺服电机电流、传感器位置数据，通过上位机 进行生产状态监控与数据分析；

水处理行业：除循环水站外，还可应用于污水处理厂的污水流量、pH 值、溶解氧等数据的远程采集，适配多协议设备接入需求。

五、核心价值总结

数据采集网关通过硬件级协议转换技术，成功解决了 “PC 仅 RJ45 网口访问 Profibus 总线” 的核心痛点，在保障数据实时性与精度的前提下，显著降低了部署成本与运维难度。其工业级稳定性与灵活扩展性，不仅适配循环水站的复杂环境，更能支撑多行业的异构设备通讯需求，为企业智能化升级提供高效、可靠的协议转换解决方案，助力实现设备集中监控、数据化管理与降本增效。
