一、案例背景与项目痛点

案例背景：

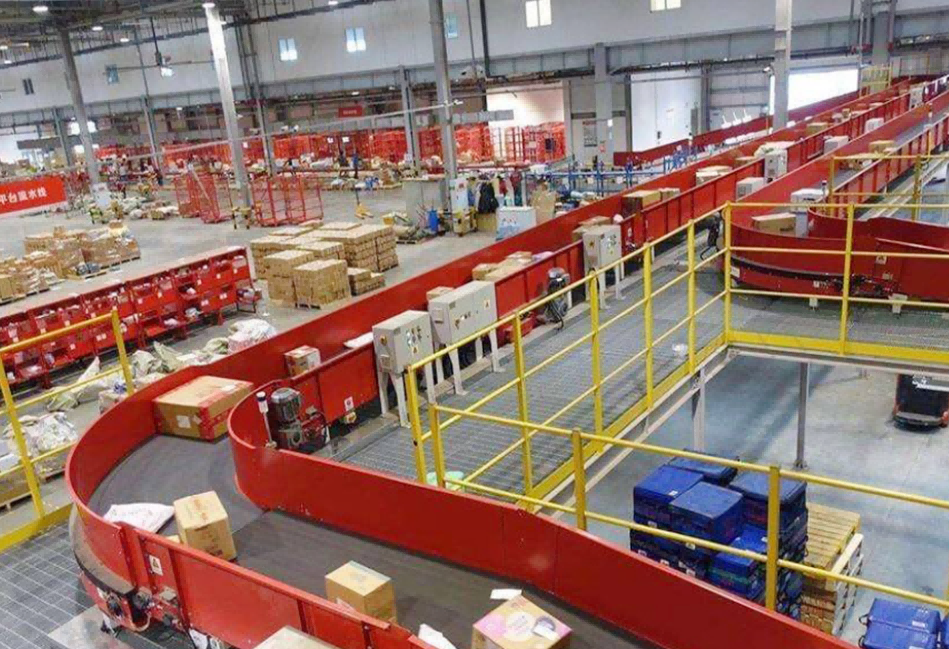

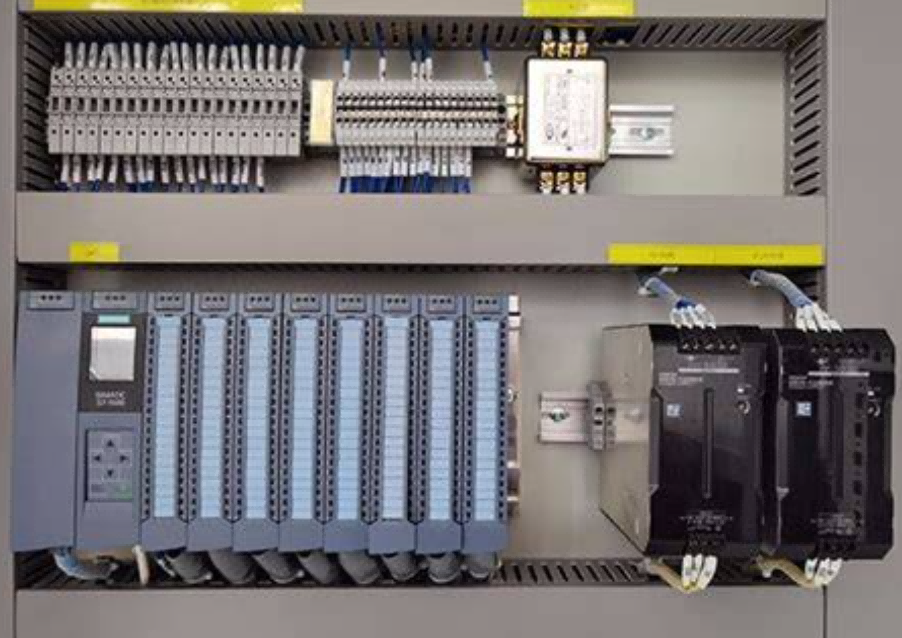

某大型电商区域分拣中心为提高包裹分拣效率，对其一条关键输送线进行自动化升级。该系统的核心控制器采用高性能的西门子S7-1500PLC，其主导的PROFINET网络是实现实时控制与数据交换的骨干。在输送线的关键节点，如包裹分流、位置检测和堵塞监控处，需要安装高可靠性的接近传感器。项目选用了性能卓越的图尔克NI5-G18SK-AN6X系列传感器，该传感器标配IO-Link或PNP/NAMUR输出，但其原生通讯接口并非PROFINET。

项目痛点（实施前）：

1.协议层级不匹配：西门子S7-1500PLC要求PROFINETIO设备，而图尔克传感器是简单的数字量开关信号设备，无法直接挂载到PROFINET网络中。

2.布线复杂与成本高企：传统方案需要为每个传感器铺设长距离电缆至PLC的数字量输入模块，布线工程量大、线缆成本高，且难以实现灵活的拓扑结构。

3.诊断功能缺失：简单的DI模块无法获取传感器更丰富的状态信息（如健康状态、参数配置等），只能获取“通/断”信号，运维缺乏预见性。

4.灵活性差与扩展困难：每次增加或更改传感器位置，都需要重新敷设电缆并增加DI模块，系统扩展性差，改造周期长。

5.数据价值未充分挖掘：传感器产生的原始开关信号，无法直接与上层信息管理系统（如MES、WMS）进行交互，形成了数据孤岛，阻碍了物流分析的进一步深化。

二、解决方案：捷米特JM-PN-DNTM协议转换网关

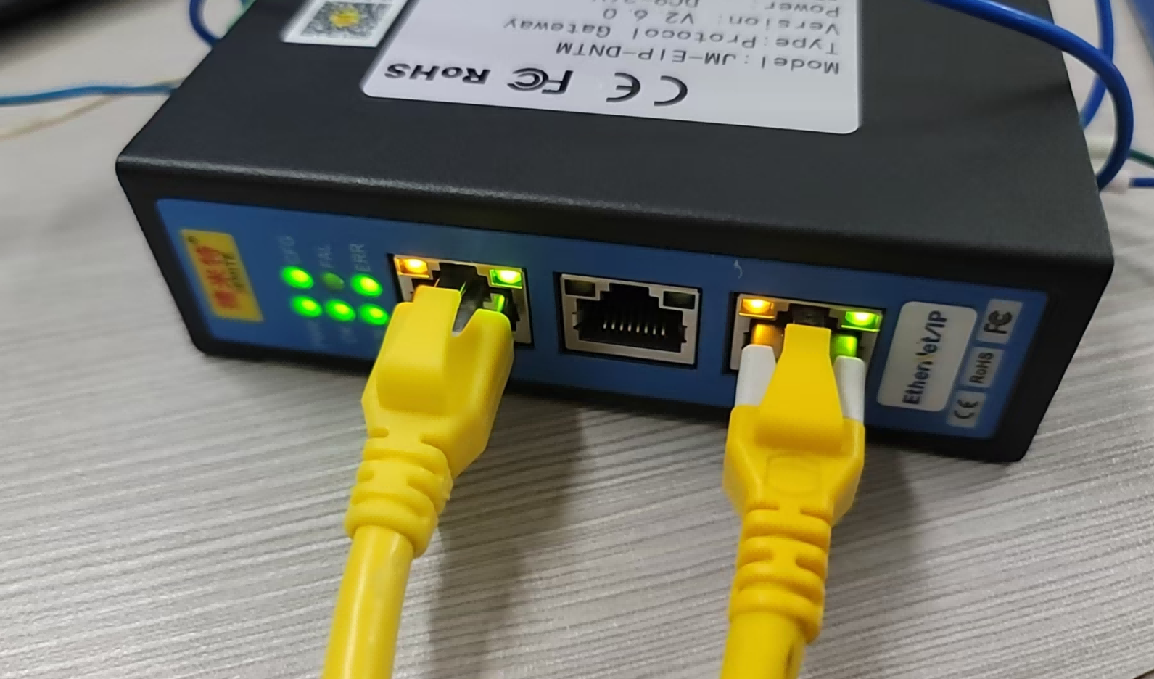

面对上述痛点，我们引入了捷米特JM-PN-DNTM分布式IO耦合器网关。这款产品本质上是一个微型的、分布式的数据采集器和协议转换中心。

协议转换网关功能简介：

核心协议转换：作为一款专业的协议转换网关，它在PROFINET网络侧作为从站设备，被S7-1500主站识别和管理；在设备侧，它提供标准的数字量（DI/DO）输入输出通道，直接连接像图尔克这样的PNP/NPN传感器、开关阀等设备。

即插即用与快速集成：在西门子TIAPortal工程软件中，通过加载GSDML文件，可以像配置标准IO模块一样轻松配置该网关，大幅缩短开发周期。

分布式架构：作为一款工业网关，它支持直接安装在现场设备附近，将传统的集中式接线转变为分布式接线，极大节省了布线成本和空间。

数据汇聚与边缘化处理：其智能网关的属性体现在能够汇聚多个传感器的状态，并进行初步处理和过滤，再统一上报给主PLC，提升了网络通讯效率。

物联网就绪：作为物联网网关，它为底层传感器数据进入更上层的物联网平台提供了标准化、结构化的数据通道，是实现IT与OT融合的桥梁。

三、清晰的系统拓扑与实施过程

1.系统拓扑重构

2.实施过程

步骤一：硬件安装与布线。将JM-PN-DNTM网关固定在输送线旁的安装轨上；将图尔克传感器的电源线（棕色+24V，蓝色0V）和信号线（黑色）连接到网关的对应DI通道及电源端子；使用标准以太网电缆将网关连接到现场的PROFINET交换机。

步骤二：PLC组态配置。在TIAPortal中，安装GSDML文件，将网关设备拖入网络视图。根据实际连接的传感器数量，在设备视图中配置网关的输入字节长度（如8个传感器占用1个字节的输入）。

步骤三：地址映射与编程。TIAPortal会自动为网关分配I/O地址（如IB100）。在PLC程序中，直接访问该地址的各个位（如I100.0,I100.1...），即可获取对应传感器的开关状态。

步骤四：调试与测试。下载组态到S7-1500PLC，触发传感器，在线监控PLC中对应的输入点状态，验证通讯成功。

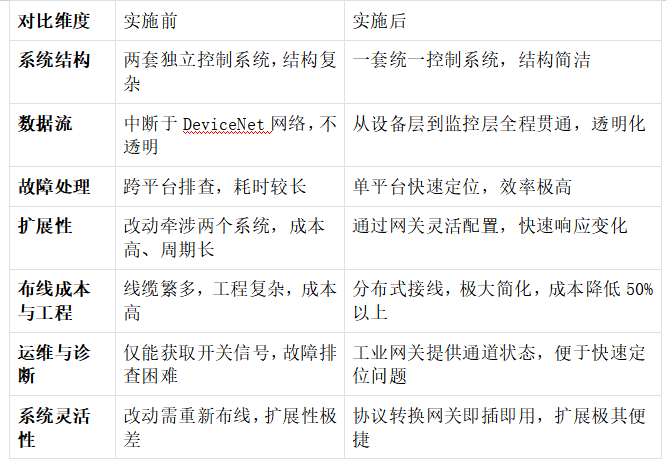

四、应用效果与实施前后对比

五、行业推广与前景展望

捷米特JM-PN-DNTM所代表的分布式IO和协议转换网关解决方案，是构建未来柔性制造和智慧物流的基石。其价值在以下主流、快速发展的行业中尤为凸显：

1.新能源锂电池生产：生产线上遍布数以千计的传感器用于检测、定位和品质监控。分布式IO可以按工序模块化部署，实现产线的快速复制与灵活调整，满足锂电池大规模制造的需求。

2.智能物流与仓储：AGV调度站、穿梭车立库、交叉带分拣机等场景，传感器密集且位置分散。此方案是构建可靠、高效设备层网络的理想选择，确保每件包裹的精准追踪。

3.半导体与电子制造：在洁净车间内，对空间利用和布线的整洁度要求极高。分布式IO能最大限度减少线缆使用，保持环境整洁，并满足高精度设备快速换型的需求。

4.食品饮料与制药：在强调合规与追溯的行业中，分布式智能网关可以连接大量传感器（如温度、流量、位置），确保生产参数被完整、可靠地记录，满足FDA、GMP等严格法规。

六、总结

本次物流输送线改造项目清晰地表明，在工业互联的实践中，打通“最后一米”的传感器接入至关重要。捷米特JM-PN-DNTM不仅仅是一个简单的协议转换网关，它更是一个集分布式数据采集器、网络化工业网关和未来物联网网关于一体的综合性解决方案。它通过将传统的硬接线转变为高效的网络通讯，实现了布线成本的骤降、系统灵活性的飞跃以及数据价值的升华。

在工业4.0和物联网时代，数据的全面感知是智能决策的前提。这款智能网关成功地将最基础的传感器数据激活，使其从单一的控制信号，转变为可流动、可分析、可创造价值的数字资产。随着柔性制造、数字化工厂成为不可逆转的趋势，这种能够快速部署、赋能现有设备的工业网关和物联网网关，必将在更广阔的工业场景中成为构建智能化未来的标准配置。
《具体内容配置过程及其他相关咨询请与武工留言交流》
