PROFINET转CCLINK网关：染织厂混合PLC组网利器

在染织行业自动化升级过程中，多品牌设备协同作业常成为技术难点。某大型染织厂就面临这样的困境：新增的西门子S7-1200PLC（PROFINET协议）无法与原有的三菱FX系列PLC（CCLINK协议）实现数据交互，导致染色工艺段与织造段形成"信息孤岛"，生产数据需人工中转，不仅效率低下，且实时性差，严重影响染色质量稳定性。

项目痛点分析

该厂原有CCLINK网络连接32台三菱PLC控制织机设备，新引进的西门子PLC系统则负责智能化染色车间。两套系统协议不兼容，导致：1) 染色工艺参数无法实时下发至织机 2) 设备状态监控存在10分钟以上的延迟 3) 出现布匹色差时难以快速溯源。

创新解决方案

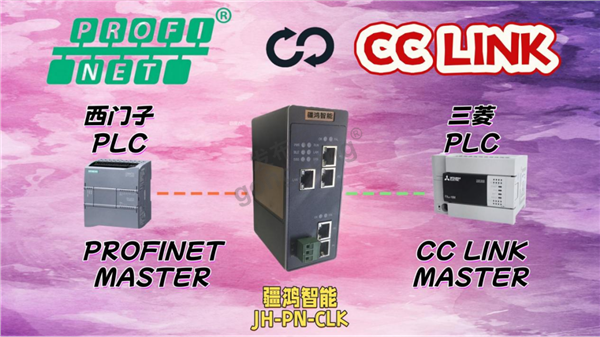

采用JH-PN-CLK协议转换网关构建双向数据桥梁。该网关具备：

- PROFINET侧作为从站与西门子PLC通信

- CCLINK侧作为从站接入三菱PLC网络

- 内置双端口RAM实现协议帧转换

- 支持750字节/周期的双向数据交换

实施过程关键点

1. 拓扑重构：在厂级以太网与设备级CCLINK网络间部署网关

2. 参数配置：通过网页工具设置PROFINET站地址与CCLINK站号

3. 数据映射：建立温度、转速、报警代码等128个关键变量的映射表

4. 冗余设计：配置网关看门狗功能，异常时自动保持输出状态

应用效果对比

实施前：染色配方需U盘导入，响应延迟15分钟，色差率达3.2%

实施后：

- 工艺参数实时传输，响应速度提升至200ms

- 设备状态监控延迟降至1秒内

- 色差率降至0.8%

- 减少2名数据中转岗位，年节约人工成本12万元

行业推广价值

该方案为纺织行业混合控制系统集成提供新范式：

1. 突破日系/欧系设备兼容壁垒

2. 网关即插即用特性适合老旧设备改造

3. 通过OPC UA扩展可实现云平台数据采集

在越南某纺纱厂的推广应用中，同样成功连接了AB ControlLogix与三菱Q系列PLC。

创新实践总结

本案例的创新性在于：

- 通过协议转换实现全流程数据穿透，构建染织数字孪生底座

- 采用非侵入式改造方案，保障原有设备运行稳定性

- 开发专用诊断功能，可实时监测PROFINET/CCLINK网络质量

这种"软桥接"技术比传统硬件替换方案节约改造成本60%，为制造业数字化转型提供了轻量化升级路径。
