HART转MODBUS就地显示转换器详解及应用场景

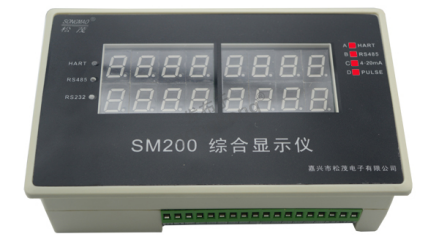

1.1产品简介

SM200-A HART数据显示仪是集成HART协议与RS232/RS485通讯于一体的高科技产品，是微型RTU系统。它以高档ARM单片机为核心，由高精度运算放大器、接口芯片、硬件看门狗电路、输入输出回路等组成，并且嵌入通信模块和HART调制解调芯片，具有性能稳定、性价比极高等特点。

SM200-A HART数据显示仪硬件结构设计完全符合工业标准，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的稳定工作，为您的设备提供了高质量保证。

1.2产品性能

● 配有标准的RS232和RS485通讯接口，可以进行参数配置、更改通讯波特率及奇偶校验位。它与HART总线上的1200通讯速度无关，从而提高了整个系统的运行速度。

● 配有专用配置软件，可以对SM200-A HART数据显示仪进行参数配置，并且通过SM200-A HART数据显示仪，可以与HART协议智能仪表进行数据通讯。

● 支持标准MODBUS_RTU协议。

● 支持多种特殊HART协议智能仪表，并能自定义读取特殊HART仪表的指令。

● 配用4路LED数据显示，便于直接读取数据。

● 具有断电记忆功能，断电后不需要重新设置参数。

1.3主要参数

● 外壳尺寸：长164 mm × 宽102 mm × 高50 mm。

● 工作环境温度：-20℃～+75℃。

● 相对湿度：10%～80%。

● 电源输入电压：DC 12～24V，或者AC 220V（市电，定货时请说明）。

● 模拟量输入阻抗：250Ω，可以采集4～20mA，0～5V直流信号。

● HART协议采样电阻：250Ω。

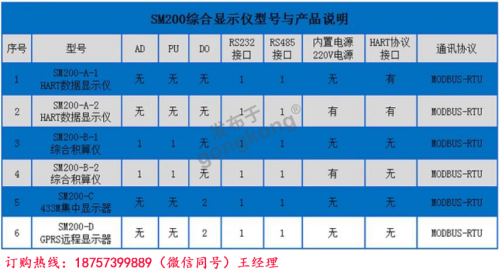

1.4产品选型

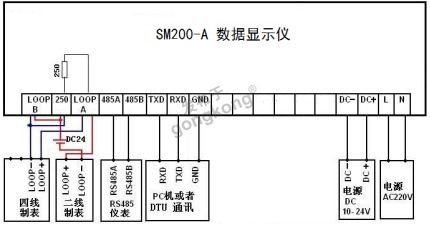

1.5产品接线图

1.6产品应用图

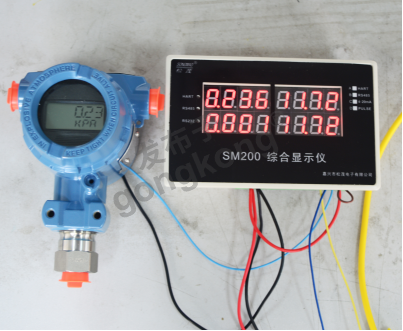

1）产品应用

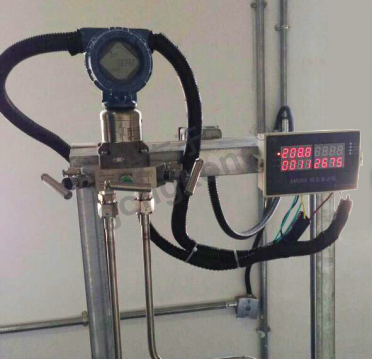

2）产品应用

嘉兴市松茂电子市场部

2025.11.27
