PROFINET转CCLINK协议转换网关：驱动风电控制系统无缝融合

在风电行业迈向智能化、集中化管理的浪潮中，一个核心挑战在于如何整合来自不同厂商、采用不同工业协议的设备。例如，主控系统常采用以PROFINET见长的西门子PLC，而变桨系统等可能采用以CCLINK为主导的三菱PLC。打破这一通信壁垒，成为提升整场运营效率的关键。PROFINET转CCLINK协议转换网关的应运而生，为此提供了优雅的解决方案。

 一、 核心方案设计与网络部署

本方案的核心是部署一台高性能的协议转换网关。该网关扮演着“翻译官”的角色，具备双向数据交换能力。

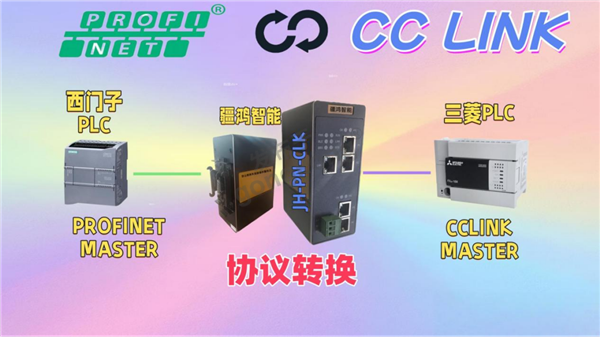

角色定位：网关在PROFINET网络侧作为从站，被西门子主站PLC扫描和读写；在CCLINK网络侧同样作为从站，被三菱主站PLC扫描和读写。这种“双从站”架构，使得两大系统无需更改原有编程习惯，即可实现对等通信。

   应用拓扑：

    [文字描述应用拓扑图]

    (西门子S7-1500/1200 PLC 作为主站) ---[PROFINET网络]---> (协议转换网关) ---[CCLINK网络]---> (三菱Q/L系列 PLC 作为主站)

                             |

                 (连接至变桨系统、从站IO等)

    在此架构中，西门子主站PLC负责全场的监控与数据分析，而三菱主站PLC则专注于变桨控制等局部高实时性任务。网关成为两者之间稳定、透明的数据桥梁。

二、 硬件链接与参数配置

1.  硬件链接：

       使用标准网线，将网关的PROFINET端口连接到西门子PLC所在的交换机或控制器端口。

       使用CCLINK专用电缆（或光缆，视距离而定），将网关的CCLINK端口连接到三菱PLC的CCLINK主站模块。

       为网关提供独立的24VDC电源，确保其稳定运行。

2.  参数配置：

       PROFINET侧：在西门子TIA Portal软件中，导入网关的GSDML文件。将网关设备添加到网络，并为其分配固定的设备名称和IP地址。根据数据交换量，配置好输入/输出数据长度，如32字节输入/32字节输出。

       CCLINK侧：通过网关配套的配置软件，设置其CCLINK站号、传输速度、以及映射到PROFINET数据的本地寄存器地址范围（如RWr、RWw区）。

       三菱侧：在三菱GX Works2软件中，对CCLINK主站模块进行参数设置，确保其站号、波特率与网关一致，并配置好与网关映射地址对应的软元件。

 三、 软件联动与项目实施效果

配置完成后，数据联动自动生效。例如，西门子PLC需要下发一个目标桨距角，该数据被写入网关的PROFINET输出区；网关随即将其转换并映射到CCLINK的RWw区；三菱PLC通过扫描CCLINK网络，读取该数据并执行变桨控制。反之，三菱系统的实时状态数据，也通过此路径上传至西门子监控系统。

项目实施效果显著：

   无缝集成：实现了西门子与三菱两大系统的深度联动，数据交换实时、准确，延迟低于毫秒级。

   兼容性强：网关对双方协议有深度解析，兼容不同型号的西门子与三菱PLC，适应风电行业多样化的设备选型。

   扩展成本可控：新增第三方设备时，无需更换核心PLC或投入大量软件成本，仅需通过网关扩展，极大降低了系统升级的复杂性与费用。

 四、 总结与创新

本方案的创新之处，远不止于实现协议转换。它通过 “双从站透明桥接” 的架构思维，将系统间的耦合度降至最低，赋予了风电控制系统前所未有的架构灵活性。这不仅是解决了一个通信问题，更是提供了一种面向未来的系统集成范式：当技术迭代或设备更新时，企业可以更自由地选择最优的硬件组合，而无需被通信协议“绑架”。这种以标准化网关为核心、解耦复杂系统的设计哲学，为风电乃至整个工业自动化领域的数字化演进，提供了高性价比且极具韧性的实施路径。
