我是做 XYZ 轴运动，要用什么导轨？

丝杆是选滚珠丝杆好还是梯形丝杆？

电机功率该怎么选？伺服还是步进？

我的负载很重 /很轻，该怎么权衡？

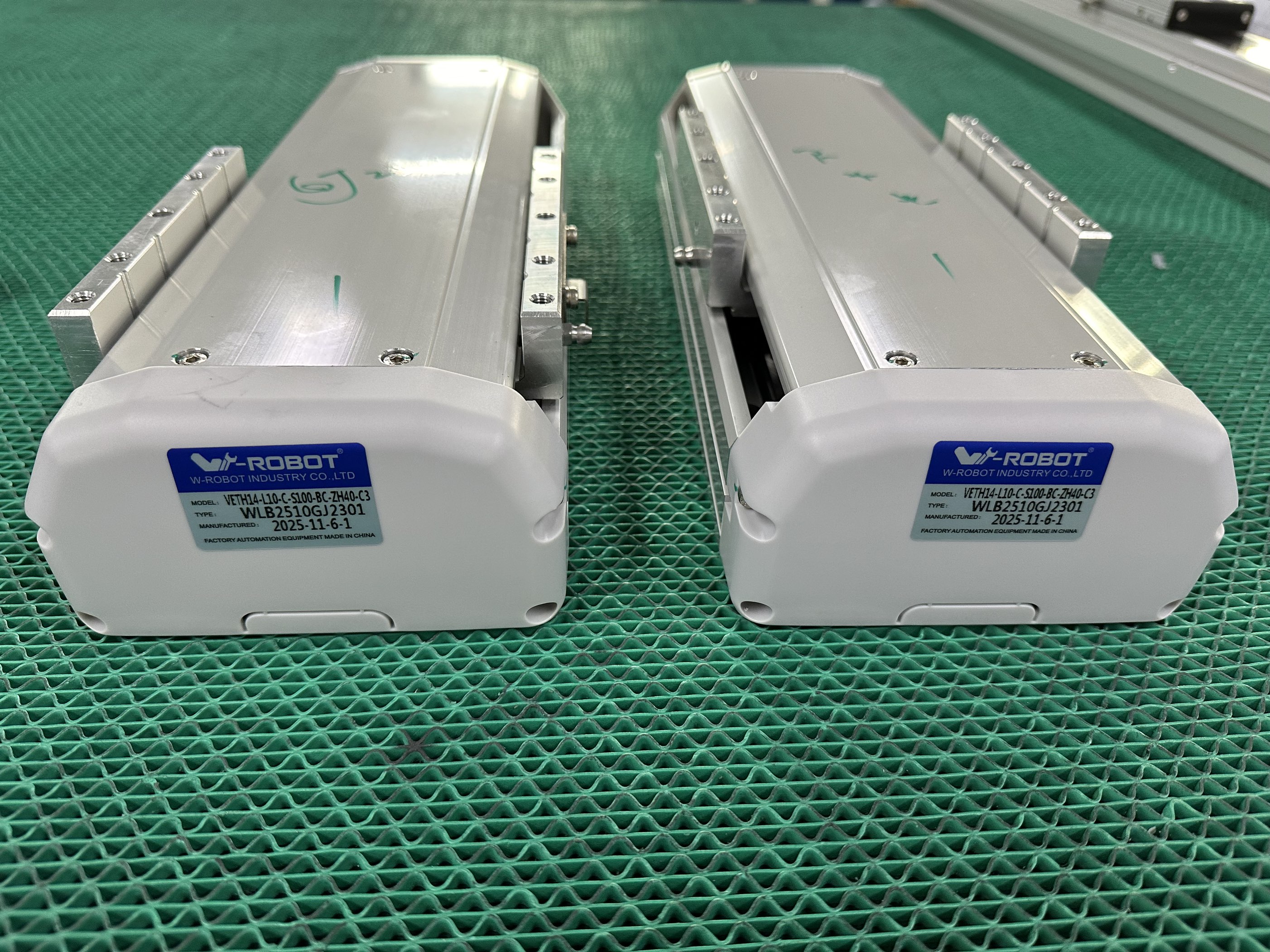

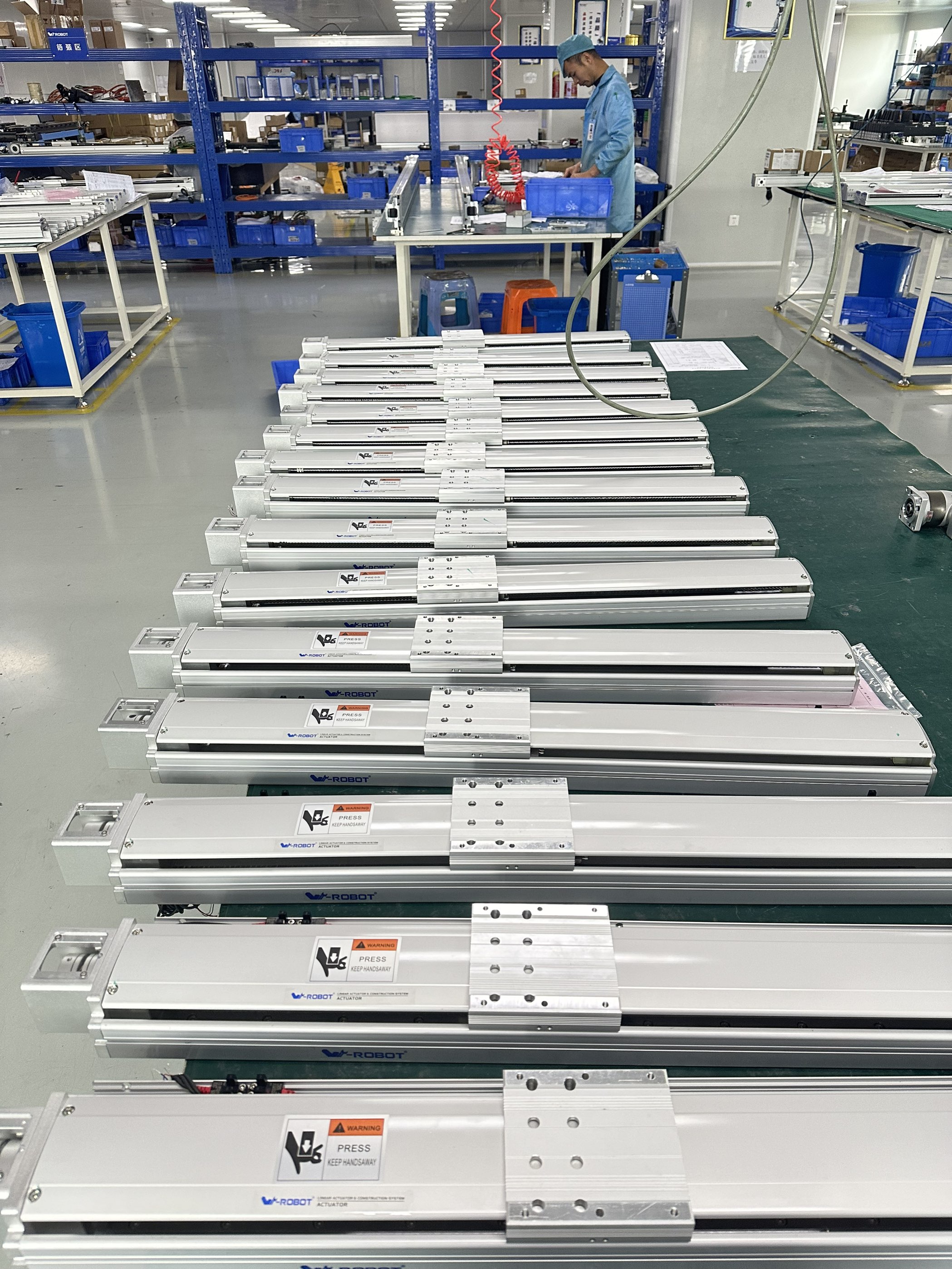

今天这一篇，我们就来全面解读直线模组选型四大核心维度：导轨 + 丝杆 + 电机 + 负载。结合行业经验 +真实问题 +选型建议，让你不再迷茫。

一、导轨（Linear Guide）的选型

1. 为什么导轨非常关键

直线模组中的导轨负责承载滑块并引导其运动。导轨的刚性、宽度、预压级别等直接影响运动稳定性、精度和寿命。正如上隆自动化在选型指南中所说：导轨、导向系统是模组稳定性的重要基础。龙凤APP

2.选型要考虑的关键参数

• 导轨类型：常见有滚珠导轨（高精度、高刚性）以及滑动导轨（结构简单、成本低）。

• 滑块数量与布局：多个滑块可以分散载荷，提高稳定性。

• 预压等级：高预压导轨可以减少间隙、提高刚性，但成本和摩擦增大。

• 受力分析：导轨要承受的力矩、扭矩是否在额定范围内。上隆和 CSDN 博客都有提到这些负载分析的重要性。CSDN博客

• 安装方式：水平、垂直或者倾斜影响导轨的受力和寿命。

3.真实问题 +解决方案

问题：一个工程师问 Reddit：

“没有导轨的话，螺杆转动会导致滑块一起旋转吗？”
答案是肯定的，他需要某种导向结构来防止滑块旋转。Reddit
建议：一定要为丝杆设计合适的导轨或导向机构，不能省略。

二、丝杆（Ball Screw / Lead Screw）的选型

1. 类型对比

• 滚珠丝杆：高精度、刚性强、背隙小；非常适合需要高定位精度的场合。

• 梯形丝杆（或普通螺杆）：成本较低，但效率、精度通常比滚珠丝杆差。

在上隆自动化对滚珠丝杆模组的原理解释中，电机驱动滚珠丝杆旋转，通过滚珠轴承转换成直线运动，从而实现高效率传动。龙凤APP

2. 关键参数

• 导程 (Lead)：导程越大速度潜力越高，但精度和推力表现需要平衡。

• 预压 (Preload)：减少背隙、提升刚性，但会增加摩擦和温升。

• 螺杆直径：决定其刚性与最大承载能力。

• 固定方式：两端固定、浮动支撑等设计影响组件寿命和共振。

3.真实问题 +建议

工程师在 3C 或高精密应用中会问：“是应该用小导程 (如 5 mm) 的滚珠丝杆还是大导程 (如 10 mm)？”

• 小导程适合对精度要求非常高的系统，但速度太慢。

• 大导程适合中高速、大行程应用，但可能导致重复性稍差。
  建议：根据实际运动行程、速度与精度需求综合权衡。

三、电机 (Motor) 的选型

1. 电机类型选择

• 伺服电机：响应快、精度高、可以闭环控制，但成本较高。

• 步进电机：结构简单、调试方便、成本低，但可能丢步、精度不如伺服。
  上隆自动化也指出：如果追求高精度控制，应优先使用伺服电机，而不是步进电机。龙凤APP

2.电机参数要考虑

• 功率 (W)：基于负载、加速度和摩擦来计算所需扭矩和功率。

• 转速 (RPM)：模组最大速度 / 螺杆导程 → 反推所需电机转速。

• 转矩裕量：运行过程中可能存在加速、减速或冲击负载，需要留一定余量。

• 响应性能：高频往复运动时，需要电机 +驱动器响应能力强。

3.真实问题 +建议

有 Reddit 用户在构建 CNC 或运动平台时问如何选伺服电机，他提到他们已有线性丝杆模块。另一个用户提醒：“选择电机时要保证它能提供足够的扭矩来克服丝杆摩擦，并留有余量用于爆发加速度。”Reddit
建议：在选电机时，不仅按静态负载算，还要计算动态加速和摩擦损耗。

四、负载 (Load) 的选型

1.负载类型分析

• 静负载：仅重力 + 静止力矩。

• 运动负载：包括加速度时产生的惯性力。

• 冲击负载：始终变化的大加速度或碰撞。

• 额外力矩：由于滑块偏心、力臂等引起的扭矩。

2.选型原则

• 估算最大负载：不仅计算静载，还要考虑加速 / 减速阶段惯性力。

• 计算力矩 (Moment)：滑块跨度、滑块中心到导轨边的距离、受力方向等因素都影响力矩。

• 安全系数：为了避免长期疲劳或早期损坏，常加入 1.2~2 倍的安全裕度。

• 对比导轨额定载荷：选导轨时一定要看静额定载荷 /动额定载荷是否满足设计需求。上隆导轨选型文章强调导轨静力矩、载荷分析非常重要。CSDN博客

3.真实问题 +建议

例如有工程师设计一根 Z 轴，他发现实际负载不是只有重力，还有较大的惯性力。
建议：用公式 +模拟工具 (如 FEA 或简化动力学模型) 去估算惯性力，再加上安全系数选择模组，而不是只按标称 “最大负载” 选型。

五、综合选型流程建议

1. 明确需求

• 行程/行次数量

• 速度/加速度

• 所需精度

• 载荷类型（静态、动态、惯性）

• 安装方式（水平、垂直）

• 使用环境（是否有灰尘 /污染）

2. 导轨选型

• 选类型 (滚珠/滑动)

• 估算力矩 (扭矩) 和载荷

• 确定滑块数量和间距

3. 丝杆选型

• 选择导程

• 确定螺杆直径与支撑方式

• 设定预压等级

4. 电机选型

• 计算所需转矩和功率

• 考虑响应时间、加减速性能

• 选择伺服或步进

5. 负载分析

• 建立负载模型 (静载 + 动载 + 力矩)

• 估算最大运行条件下的峰值

• 验算导轨和丝杆极限性能

6. 原型测试

• 先做小批量样机测试

• 验证运动表现、精度、加速度性能

• 根据反馈调整预压 /电机 /结构

六、常见误区 &建议

• 误区一：只按标称“最大负载”选型 → 忽略惯性力与力矩

• 建议：做动态负载计算

• 误区二：忽略导轨预压与刚性 → 导致速度快时抖动

• 建议：选择合适预压等级 +滑块布局

• 误区三：电机太小，频繁运动容易丢步或发热

• 建议：预留足够扭矩 +功率裕量

• 误区四：忽视环境因素（灰尘 /污染 /润滑）

• 建议：根据现场环境选择密封型或开放型

七、小结

• 直线模组选型并不复杂，但每一步都要认真分析需求。

• 导轨、丝杆、电机、负载这四大块是选型核心。

• 用真实负载 +动态分析 +安全裕量去选型，要比“盲目按标称参数”可靠得多。

• 做好原型验证和测试，能极大降低后期量产风险。
