EtherCAT转PROFINET网关：打通智慧港口数据互通核心瓶颈

在智慧港口的宏大蓝图中，中央云监控系统被誉为“智慧大脑”，负责统筹全局、优化调度与智能决策。然而，这个大脑的效能，高度依赖于从现场设备层获取数据的实时性、完整性与准确性。在这一关键环节中，EtherCAT转PROFINET协议转换网关扮演了不可或缺的“神经枢纽”角色，解决了多协议异构网络集成的核心痛点。

 一、 现实痛点与案例

某大型自动化集装箱码头在升级中央监控系统时遭遇瓶颈。其核心装卸设备——自动化轨道吊（ASC）的控制系统采用高性能的EtherCAT总线，以实现驱动器和IO模块间的微秒级精准同步。而码头整体的PLC主站系统则基于广泛应用的PROFINET工业网络。这就形成了一个典型的数据孤岛：云平台无法直接与EtherCAT网络通信，导致轨道吊的实时运行状态（如位置、载荷、电机转矩）、关键报警信息无法上传，中央监控系统近乎“失明”，智慧调度与预测性维护无从谈起。

二、 专业化解决方案

为解决这一异构网络融合难题，部署疆鸿智能EtherCAT转PROFINET协议转换网关成为最优解。该网关并非简单的信号中转器，而是一个具备双栈解析能力的智能设备。

其核心功能在于：在PROFINET侧，它作为标准的IO设备被主站PLC扫描和识别；在EtherCAT侧，它则作为主站，主动扫描并管理下游的EtherCAT从站设备。

   数据映射：工程师通过配置软件，将EtherCAT从站设备的过程数据（PDO）精准地映射到PROFINET的输入输出模块中。例如，将驱动器反馈的实际位置值映射到几个字的输入区域，将PLC发出的速度设定值映射到输出区域。整个过程实现了协议的无缝转换与数据的双向透明传输。

 三、 实施过程与系统拓扑

实施过程清晰、高效：

1.  网络拓扑：将网关部署在轨道吊控制柜内，其PROFINET端口通过工业交换机接入码头现场的PROFINET主干网络；其EtherCAT端口则直接接入轨道吊内部的EtherCAT设备环路。

2.  硬件组态：在西门子等主流PLC的TIA Portal工程中，安装网关的GSDML文件，并将其作为一个PROFINET设备添加到网络，分配设备名称和IP地址。

3.  数据配置：使用网关配套的配置工具，扫描并识别所有EtherCAT从站，随后以“拖拽”的方式，建立EtherCAT数据与PROFINET IO模块的映射关系表，并下载到网关。

4.  程序对接：PLC程序无需关心底层协议，只需像访问本地IO一样，读写分配给网关的输入输出地址。数据经由网关的实时转换，最终送达中央云平台。

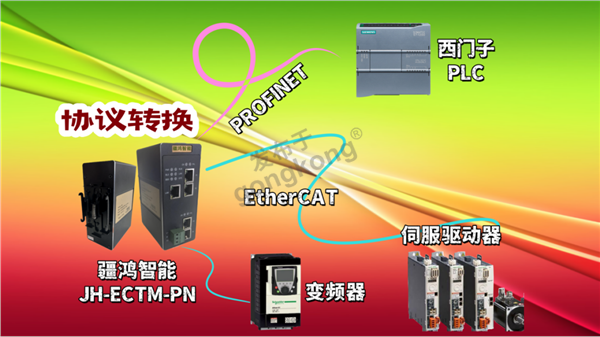

清晰的系统拓扑如下：

[ 智慧港口中央云监控平台 ]

          ↑ (OPC UA/HTTPS)

[ 码头边缘计算服务器 ]

          ↑ (PROFINET Industrial Ethernet)

[ 西门子S7-1500PLC 作为主站 ]

          ↑

[ 疆鸿智能EtherCAT转PROFINET（JH-ECTM-PN)协议转换网关 ] <---(PROFINET)---> [ 交换机 ] <---(连接其他PROFINET设备)

          ↓ (EtherCAT)

[ 轨道吊EtherCAT设备环路 ]

    |           |          |

[伺服驱动器][远程IO模块][绝对值编码器]

 四、 行业推广与前景展望

此解决方案的成功实施，为整个智慧港口乃至工业互联网领域提供了范本。在岸桥、AGV、散货装卸系统等场景中，不同品牌、不同协议的设备共存是常态。协议转换网关以其灵活性和高性价比，成为实现设备上云、数据互联的最佳实践之一。

展望未来，随着5G、TSN（时间敏感网络）等技术的发展，此类网关将不仅限于协议转换，更将集成边缘计算功能，具备数据预处理、轻量级AI算法部署能力，在数据源头完成初步的滤波、分析和诊断，进一步减轻云端负荷，构建起一个更加高效、智能且开放的港口工业互联网体系。

 五、 总结

在智慧港口的建设浪潮中，EtherCAT转PROFINET协议转换网关远非一个边缘配件，而是打通信息层与控制层，连接“智慧大脑”与“灵活四肢”的关键桥梁。它以其专业、可靠的性能，解决了多协议集成的核心工程技术难题，确保了海量实时数据的高效、稳定交互，是港口实现自动化、智能化升级进程中不可或缺的数据交互引擎。
