PROFINET和EtherCAT“联姻”，全靠网关当僚机

在轨道交通检修基地这一高度自动化的场景中，各类工业设备与控制系统间的“语言互通”是保障检修效率与质量的关键。不同品牌的设备往往采用不同的工业通信协议，如西门子PLC普遍支持的PROFINET，与众多高性能伺服驱动器、变频器采用的EtherCAT，二者间的协议壁垒曾是实现系统无缝集成的难点。此时，EtherCAT转PROFINET协议转换网关便扮演了不可或缺的“翻译官”与“联络员”角色，其重要性不言而喻。

 一、 现实挑战与核心解决方案

案例背景：

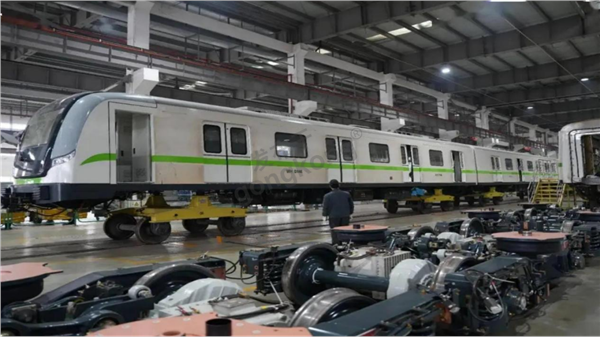

某大型轨道交通车辆检修基地，其核心控制系统采用西门子S7-1500系列PLC（主站，PROFINET网络），负责统筹整个检修线的逻辑控制与调度。然而，产线上用于精准控制转向架检测平台的多台伺服驱动器，以及驱动传送带的变频器，均为支持EtherCAT协议的第三方设备。如何让PROFINET主站的西门子PLC，能够直接、高效地控制和监控这些EtherCAT从站设备，成为项目实施的卡脖子难题。

核心解决方案：

引入JH-ECTM-PN,EtherCAT转PROFINET协议转换网关。该网关作为整个网络的协议中枢，在PROFINET一侧作为智能从站，被西门子PLC识别和组态；在EtherCAT一侧则作为主站，主动扫描并管理下挂的所有EtherCAT从站设备（如伺服驱动器、变频器）。通过网关内部的映射机制，实现PROFINET与EtherCAT网络间数据的双向、无损、实时传输。

 二、 系统实施与拓扑架构

实施过程：

1.  硬件组态： 在西门子TIA Portal工程软件中，安装网关的GSDML设备描述文件。随后，将网关作为一个标准的PROFINET设备添加到PLC的PROFINET网络总线上，并为其分配唯一的设备名称与IP地址。

2.  数据映射： 这是配置的核心。根据EtherCAT从站设备的ESI文件，在网关的配置软件中，定义需要交换的过程数据，如控制字、状态字、目标转速、实际转速、转矩等。随后，将这些数据块精准地映射到网关在TIA Portal中显示的输入/输出地址区。

3.  网络连接： 物理连接上，西门子PLC的PN端口通过工业网线连接至网关的PROFINET接口。网关的EtherCAT接口则通过网线依次连接至首台EtherCAT从站设备，形成EtherCAT总线环路。

4.  程序适配： 在PLC程序中，直接对映射后的I/O地址进行读写操作，即可实现对EtherCAT从站设备的控制与状态监测，如同操作本地PROFINET设备一样简便。

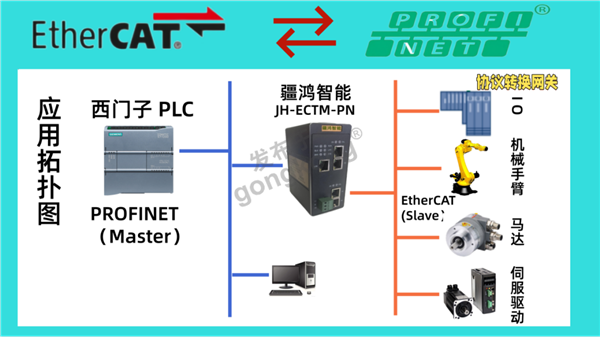

清晰的系统拓扑图：

```

[西门子S7-1500 PLC (PROFINET主站)]

          |

          | (工业以太网线, PROFINET协议)

          |

[EtherCAT转PROFINET协议转换网关]

          |

          | (工业以太网线, EtherCAT协议)

          |

[EtherCAT从站1: 伺服驱动器] -- [EtherCAT从站2: 变频器] -- ... (后续EtherCAT设备)

```

 三、 行业推广与前景展望

本案例如今在轨道交通检修领域具有极强的示范效应和推广价值。随着“中国智造”的深入，生产线柔性化、设备选型多样化成为趋势，协议异构问题将愈发普遍。此类协议转换网关的成熟应用，为行业提供了标准化的解决方案。

前景展望：

1.  促进设备选型自由化： 工程师不再受制于底层协议的束缚，可以基于性能、成本最优原则选择设备，无论其原生支持PROFINET还是EtherCAT。

2.  赋能老旧系统改造： 在既有PROFINET系统中接入先进的EtherCAT设备，或在EtherCAT主站系统中集成传统PROFINET设备，网关是实现平滑升级、保护既有投资的关键。

3.  驱动边缘智能： 未来的网关将集成更多边缘计算能力，如数据预处理、协议转换与边缘控制逻辑一体化，进一步优化系统架构，提升响应速度与智能化水平。

 四、 总结

在轨道交通这一对安全、效率和可靠性要求极高的领域，EtherCAT转PROFINET协议转换网关远非一个简单的连接件。它是打破技术壁垒、实现信息融合的战略性组件。通过其精密的协议翻译和数据映射功能，它成功地将异构网络整合为一个统一、高效、可控的整体，确保了检修基地内从“大脑”（PLC）到“手脚”（执行设备）的指令畅通无阻，是现代化轨道交通智能运维体系中不可或缺的“神经枢纽”。
