智联中枢：ETHERCAT转PROFINET网关，精准秒控电梯变频驱动

在现代工业自动化系统中，实现不同协议设备间的无缝通信是构建高效、稳定控制网络的关键。尤其在电梯控制系统这类对实时性、安全性和可靠性要求极高的应用中，ETHERCAT转PROFINET协议转换网关的出现，巧妙地解决了异构网络集成的核心难题，成为连接“高速大脑”与“强健四肢”的神经中枢。

一、 应用场景的核心挑战与网关的定位

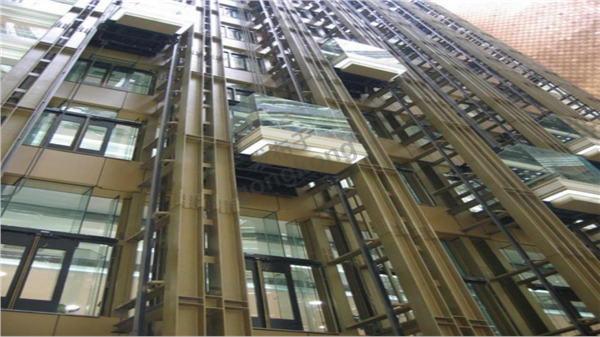

电梯控制系统的核心任务在于精准调度与平稳驱动。其中，变频器扮演了“肌肉”的角色，它通过先进的闭环矢量控制技术，精确调节曳引电机的转速与转矩，确保电梯运行的平滑度、舒适感及快速响应，并严格遵循GB7588-2003等安全规范。而系统的“大脑”通常由西门子S7-1200/1500等系列PLC担当，负责处理呼梯信号、逻辑判断、安全回路等核心控制逻辑。

然而，一个典型的集成矛盾随之产生：许多高性能变频器（如部分日系或欧系品牌）为追求极致的控制实时性，原生支持ETHERCAT 这一高速工业以太网协议，其特点是主站周期性地与从站进行数据交换，延迟极低。而主导离散自动化市场的PROFINET，则是西门子PLC生态中的“官方语言”。若要让一个采用PROFINET作主站的PLC去直接控制一个作为ETHERCAT从站的变频器，无异于让两个使用不同语言的人进行精准协作，通信壁垒就此形成。

此时，ETHERCAT转PROFINET网关的价值便凸显出来。它并非一个简单的翻译器，而是一个功能完备的协议代理。在PROFINET网络中，网关作为一个标准的从站，被PLC识别和配置；在ETHERCAT网络中，它则扮演主站的角色，主动发起并管理着与变频器等从站设备的循环通信。

二、 技术实现与解决方案：一个工程视角的剖析

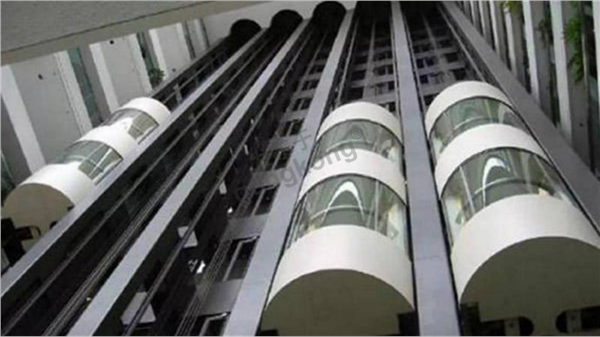

在某高端商务楼宇的电梯升级改造项目中，我们便遇到了上述挑战。原系统采用西门子S7-1500PLC作为主控，但新选型的曳引驱动变频器是一款高性能的ETHERCAT从站设备。我们的解决方案是部署一台专用的ETHERCAT转PROFINET网关。

实施要点如下：

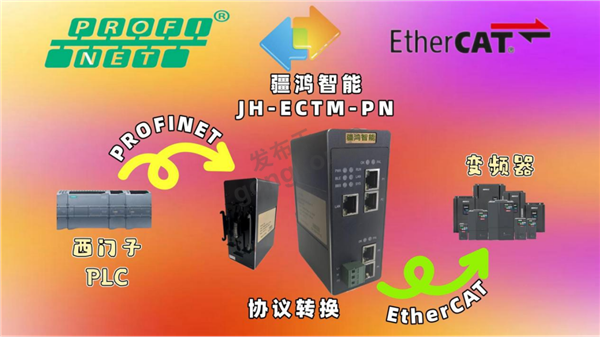

1.  网络拓扑构建：PLC的PROFINET端口通过标准网线连接至网关的PN接口。网关的ECAT接口则通过网线连接至变频器的ETHERCAT IN端口，形成一个清晰的异构网络层级。

2.  数据映射配置：在西门子TIA Portal中，我们导入网关的GSDML设备描述文件，将其作为一个标准的PROFINET设备添加到网络组态中。根据变频器的技术手册，我们明确了需要交换的过程数据：PLC发给变频器的“控制字”和“目标转速”，以及变频器返回给PLC的“状态字”和“实际转速/电流”。这些数据被精准地映射到网关的输入/输出模块地址中。

3.  网关内部逻辑：网关内部固化了完整的ETHERCAT主站协议栈和CoE (CANopen over EtherCAT) 协议解析功能。它自动将来自PROFINET侧的输入数据，按照ETHERCAT的报文格式和周期，打包发送给变频器；同时，实时接收变频器的反馈数据，并更新到PROFINET的输出映像区。整个过程在微秒级内完成，确保了控制的实时性。

4.  闭环控制的实现：通过网关，PLC可以毫秒级的延迟向变频器下达精确的速度指令，并实时获取电机的转矩、转速反馈。这使得PLC能够基于实际运行状态（如负载变化）进行快速的逻辑运算与调整，与变频器内部的矢量控制算法相配合，共同构成了一个响应迅捷、运行平稳的全闭环控制系统。

三、 核心价值与总结

该网关的成功应用，其重要性远不止于“连通”。它：

   保留了技术优势：允许工程师在为PLC选型时坚守其最熟悉的PROFINET生态，同时又能自由选用全球顶尖的、基于ETHERCAT的高性能驱动设备，实现最佳技术组合。

   确保了系统实时性：通过硬件级的协议转换，最大程度地降低了通信延迟，满足了电梯启停、平层时对瞬时响应的苛刻要求。

   简化了工程与维护：无需在PLC中编写复杂的第三方通信程序，所有配置均在标准的工程软件中完成，显著降低了开发难度与后期维护成本。

综上所述，ETHERCAT转PROFINET协议转换网关在电梯乃至更多复杂的运动控制场景中，已从一个可选的连接附件，演变为决定系统架构灵活性、性能上限与工程效率的战略性组件。它如同一位技艺精湛的同声传译，在PROFINET与ETHERCAT这两个工业巨头之间，搭建起一座高效、可靠的数据桥梁，让协同作业变得流畅而精准。
