2026 新功能！焊件设计双突破：结构系统升级 + 切割清单属性自由引用

焊件设计的工程师们，这些难题是不是还在拖慢你的设计节奏？

❌ 焊件边角处理繁琐，反复调整仍难达精准，浪费大量调试时间？

❌ 零件配置属性想引用切割清单属性却处处受限，数据关联只能手动录入，既耗时又易出错？

别再被这些问题困住！2026 新功能带来双重突破，直接打通焊件设计效率瓶颈！

✔ 结构系统升级：针对焊件边角处理痛点，新结构系统优化边角计算逻辑，无需反复手动调试，可根据焊件类型选择匹配最优处理方案，复杂边角也能精准高效完成，大幅减少无效操作。

✔ 属性引用自由：零件配置属性终于能直接引用切割清单属性！无需再手动录入数据，系统自动建立属性关联，数据同步实时且精准，彻底解决以往引用受限的问题，减少数据误差，节省属性配置时间。

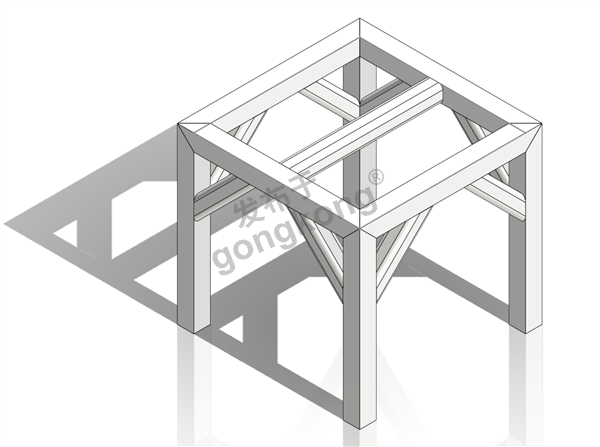

接下来我们就以实际的焊件方架绘制模型为大家展示2026对于焊件板块的部分亮眼更新！

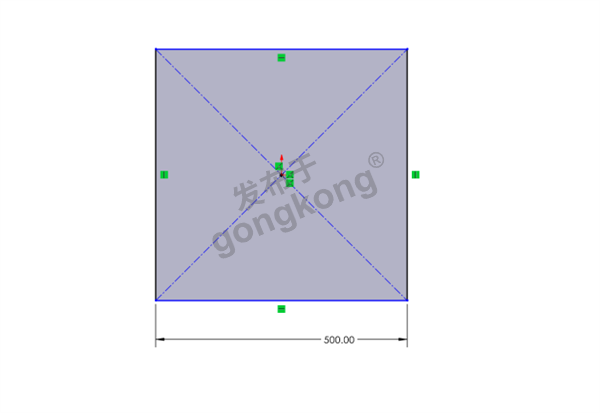

1、先在 SOLIDWORKS 2026 激活草图环境，调用 “矩形草图” 命令后利用2026新功能按住 Shift 键，一键生成正方形草图，再输入尺寸即可。

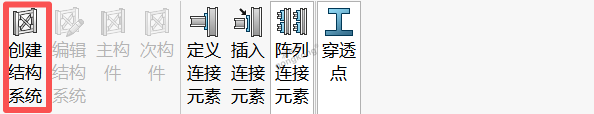

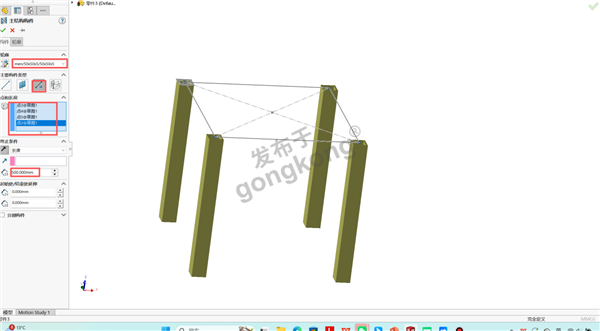

2、进入结构系统后，点击 “创建结构系统”，根据需求从轮廓库中选择适配的构件轮廓，沿草图路径绘制焊件腿即可。

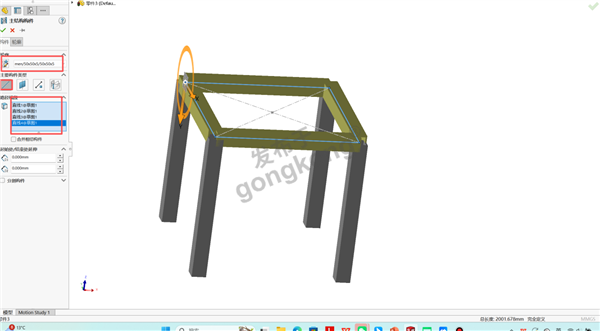

3、点击 “主构件”，即可完成平面焊件的创建。

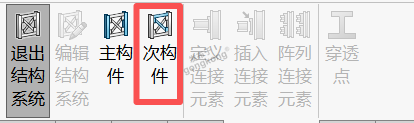

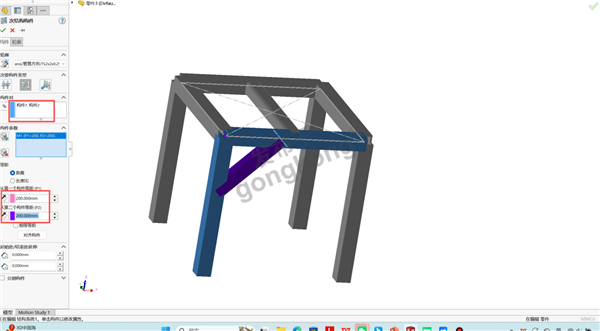

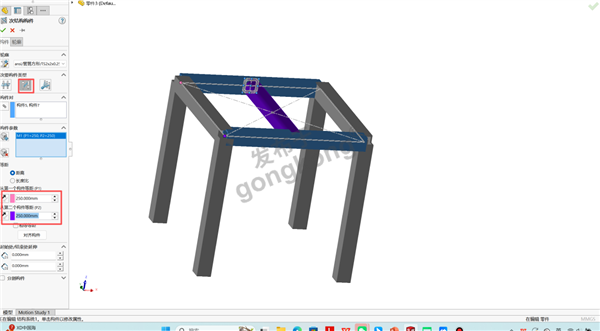

4、接着点击 “次构件”，依次完成中间焊件与支撑焊件的创建；边角处理直接采用默认设置勾选即可。

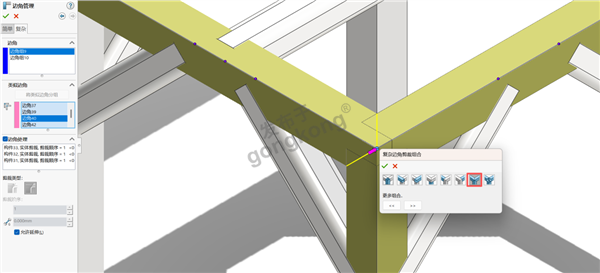

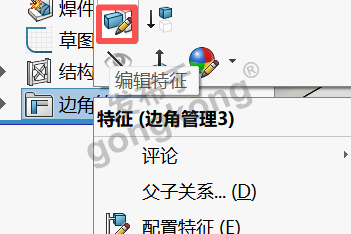

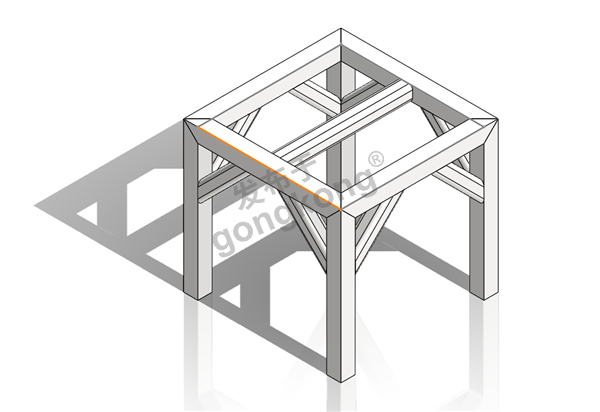

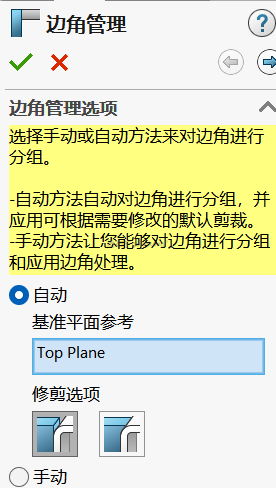

5、完成焊件模型绘制后，用 SOLIDWORKS 2026 新功能：右键点击 “边角管理” 特征并选择 “编辑特征”，在模型关节处点击高亮点，即可根据焊件类型匹配最优边角处理方案。

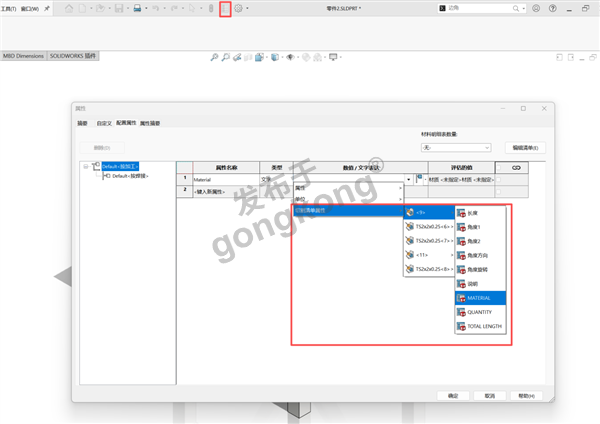

6、完成边角修改后，继续用 SOLIDWORKS 2026 新功能：点击右上角 “属性”，在 “配置属性” 中即可直接添加切割清单属性，无需手动录入。


SOLIDWORKS 2026的焊件设计新功能，从绘制到优化形成高效闭环：草图阶段按Shift键一键生成正方形，省去手动约束；结构系统中快速创建主/次构件，简化基础建模；边角管理可按焊件类型自动匹配最优方案，告别反复调试；配置属性直接引用切割清单属性，无需手动录入数据。全流程无需重复操作，既解决了传统设计中“操作中断”“引用受限”的痛点，又同步提升精度与效率，显著缩短从模型绘制到属性完善的周期，让焊件设计更流畅高效。

若您需要更详细的操作指南，可参考 SOLIDWORKS 官方文档，也可与南京东岱联系技术支持。
