LabVIEW利用低通滤波器从含噪正弦波中提取纯净正弦信号展开,涉及信号生成、噪声添加与滤波等关键环节,助力工程师实现高效的信号处理与去噪工作。

正弦波:是频率、振幅等参数固定的周期性波动信号,数学表达式为\(y = A\sin(\omega t + \varphi)\)(A为振幅,\(\omega\)为角频率,\(\varphi\)为初相位),广泛存在于声学、电磁学等领域的振荡现象中。

低通滤波:允许低于截止频率的信号通过,抑制高于截止频率的信号,可用于从混合信号中提取低频有用信号,滤除高频噪声。

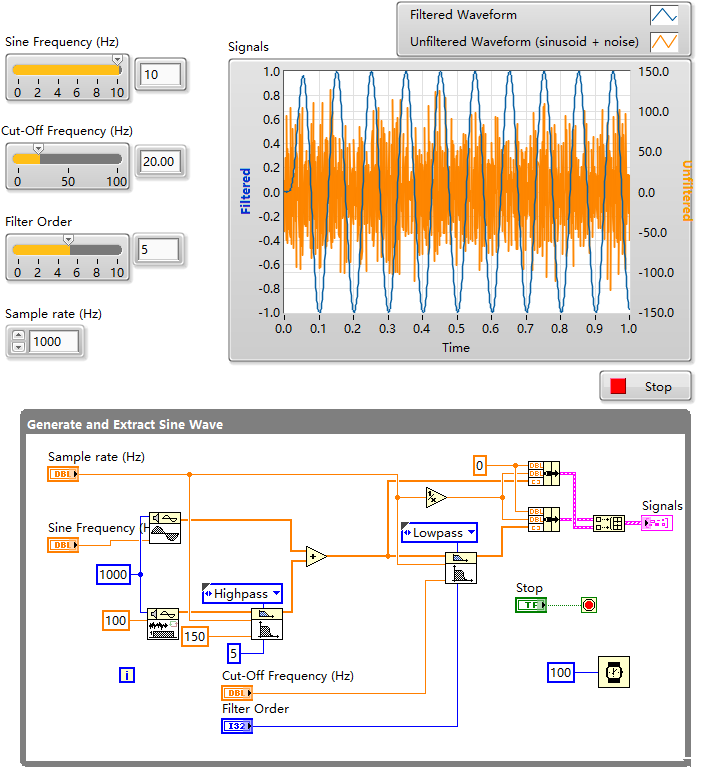

生成与提取正弦波

  • 功能:生成正弦波并添加带限噪声,再通过低通滤波提取纯净正弦波。

  • 使用场合:适用于需要模拟含噪正弦信号并进行去噪验证的场景,如信号处理算法测试、滤波器性能评估等。

  • 特点:集成信号生成、噪声添加与滤波功能,流程清晰,便于观察滤波前后信号变化。

  • 使用注意事项:需合理设置采样率、正弦波频率、截止频率和滤波器阶数,采样率过低可能导致混叠,截止频率设置不当会影响滤波效果(如过高保留过多噪声,过低滤除部分有用信号)。

  • 类似功能对比:与单独的信号生成 VI 和滤波 VI 相比,该 VI 一站式完成多步骤操作,简化流程,但灵活性稍逊,若需更个性化的信号或滤波设置,可拆分使用各基础 VI 组合。

去噪交互界面

  • 功能:提供交互界面,可调节正弦波频率、截止频率、滤波器阶数和采样率,实时显示滤波前后波形。

  • 使用场合:用于直观展示滤波参数对去噪效果的影响,方便工程师调试参数,快速找到最优设置。

  • 特点:交互性强,参数调节与波形显示同步,视觉化效果好。

  • 使用注意事项:调节参数时需关注波形变化趋势,避免参数设置超出合理范围(如截止频率超过采样率的奈奎斯特频率\(f_s/2\)会引发混叠等问题)。

  • 类似功能对比:相较于无交互的后台运行 VI,该 VI 更适合调试阶段;而与专业的波形显示与分析工具相比,它更专注于低通滤波去噪场景,针对性强但功能范围较窄。

在工程领域,信号常受噪声干扰,低通滤波是经典去噪手段。LabVIEW 作为图形化编程平台,能便捷实现信号处理流程,上述 VI快速开展正弦波去噪实验与参数优化提供了实用工具。
