在电气控制系统中，电流环是关键的控制环节，其性能直接决定系统的稳定性、精度和动态响应。直流分量作为电流信号的核心部分，其准确采集对系统的可靠性和有效性至关重要。本文将深入探讨电流环采集直流分量的问题，涵盖工作原理、特性、采集方法及影响因素等多方面内容。

一、电流环的工作原理与基本构成

电流环本质上是一个反馈控制系统，目标是精确控制电路中的电流。在电机驱动系统中，电流环负责保障电机以恒定电流运转，产生稳定的加速力矩，对于转动惯量大的电机尤为重要。

从构成上看，电流环主要包括电流传感器、控制器和执行器。电流传感器实时监测电流信号并转换为电信号；控制器比较参考值与反馈值，生成控制信号；执行器（如功率放大器）调节电流，使其趋近参考值。以永磁同步电机为例，电流传感器测量定子电流，经DSP处理后转换为直流分量，作为电流环的负反馈量。电流参考值与反馈量的偏差经PI调节器处理，实现精准控制，确保电机稳定运行。

二、直流分量的特性与在电路中的作用

直流分量是信号的平均值，不随时间变化。在周期信号中，其数学表达式为一个周期内信号的积分平均值。在电路中，直流分量具有独特的作用。

在某些电路场景中，直流分量不可或缺。例如，在通信电源模块中，直流分量维持输出电流恒定；在三相Vienna PFC拓扑中，通过采样正负母线电压的差值（直流分量），调节输入电流参考正弦波，实现母线电压均压。然而，直流分量并非总是有益的。在交流电网中，非全相整流负荷产生的直流分量可能导致变压器偏磁，引发噪声增大、振动加剧等问题。在三相光伏并网逆变器中，输出电流中的直流分量会影响电能质量，导致变压器温度升高、磁饱和，增加设备损耗，缩短使用寿命。

三、电流环采集直流分量的方法与技术

（一）基于霍尔效应的电流传感器采集

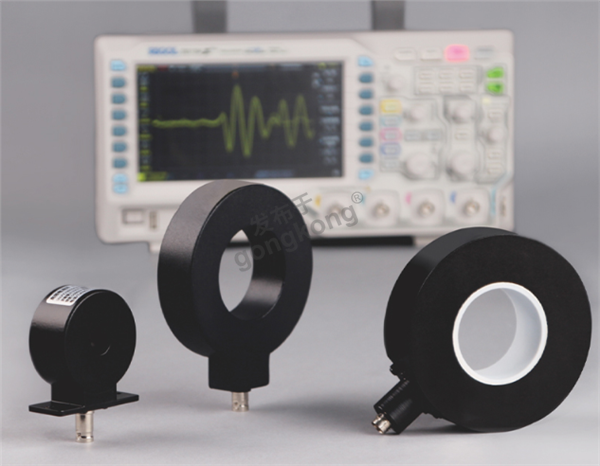

霍尔效应磁场补偿式电流传感器是电流环中常用的直流分量采集元件。其工作原理基于“磁场补偿”，当原边电流产生的磁场与测量绕组的磁动势不平衡时，霍尔元件产生磁动势，经差分放大器放大后输出测量电流，自动恢复磁动势平衡。测量电流的波形忠实反映原边电流波形，大小仅与匝比有关。

在实际应用中，如电机控制系统中使用的霍尔电流传感器LTS25NP，其输出电压与电流呈线性关系。使用时需减去基准电压并放大差值电压，以精确检测电流变化，使电流环快速修正电流，输出恒定电流值。

（二）通过特定电路设计实现直流分量采集

在复杂电气系统中，还可通过特定电路设计采集直流分量。以三相Vienna PFC拓扑的偏压环为例，通过采样正负母线电压并经减法器处理，得出直流分量差值。该差值经补偿器调节后叠加到输入电流参考正弦波，实现母线电压均压控制，同时完成直流分量的采集与利用。

四、影响电流环采集直流分量的因素

（一）传感器精度与特性

电流传感器的精度和特性对采集结果起决定性作用。不同传感器在精度、线性度、响应速度等方面存在差异。低成本传感器可能存在较大测量误差，线性度不佳会引入额外误差。传感器响应速度也至关重要，若跟不上电流变化，会导致采集到的直流分量延迟或失真。

（二）电路噪声与干扰

电路噪声与干扰无处不在，严重影响直流分量采集精度。电磁干扰可能来自周围设备或通信线路，耦合到信号传输线路中，使采集信号包含杂波。热噪声由导体中电子热运动产生，具有随机性和广谱性，会掩盖直流分量信号，尤其在直流分量幅值较小时，影响更为显著。

（三）控制系统参数设置

控制系统参数设置是否合理，也会影响直流分量采集。电流环控制器中的比例系数和积分时间常数，决定了对电流偏差的响应速度和调节能力。比例系数过大可能引入噪声，积分时间常数不合理可能导致过冲或响应迟缓。此外，采样频率过低可能无法准确捕捉直流分量变化，导致采集信息丢失或不准确。

五、应用案例分析

（一）光伏并网逆变器中的直流分量采集与控制

在光伏并网发电系统中，三相光伏并网逆变器的输出电流直流分量问题备受关注。受多种因素影响，如基准正弦波中的直流分量、采样电路的零点漂移等，逆变器输出电流容易产生直流分量。研究人员采用在电流环控制器中增加直流分量分离环节的方法，通过精确采集和闭环调节，有效抑制了并网电流的直流分量，提高了电能质量，保障了系统稳定运行。

（二）电机驱动系统中直流分量采集对系统性能的影响

在工业电机驱动系统中，准确采集直流分量对电机稳定运行和性能提升至关重要。以永磁同步电机的磁场定向控制为例，通过电流传感器测量定子电流并变换得到直流分量，作为电流环的负反馈量。若采集误差较大，可能导致电机转矩波动增大、转速稳定性变差，甚至过热、效率降低。相反，精确采集直流分量并优化控制器参数设置，可使电机保持稳定运行，实现高效、精确的控制，满足工业生产要求。

六、结论

电流环具备采集直流分量的能力，其在电气控制系统中对稳定运行、性能优化和故障诊断具有重要意义。通过采用基于霍尔效应的电流传感器、设计特定电路等方法，可实现有效采集。然而，传感器精度、电路噪声、控制系统参数设置等因素会影响采集精度和可靠性。为提升性能，需在系统设计和调试阶段综合考虑这些因素，选择合适传感器，采取抗干扰措施，优化参数设置。随着技术发展，电流环在采集直流分量方面有望实现更高精度和可靠性，为电气系统智能化、高效化运行提供支撑。
