一、引言：共模噪声的行业挑战

在工业变频器、伺服驱动等大功率电机系统中，高频开关动作（如 IGBT/PWM）产生的共模噪声会通过寄生电容耦合至地线，从而引发电磁干扰（EMI）、误动作，甚至导致设备损坏。传统单端探头由于接地环路问题，难以准确捕捉此类噪声。而 PRBTEK PKDV5351 高压差分探头凭借其高共模抑制比（CMRR）和 3500V 耐压能力，成为工程师解决此类问题的理想工具。

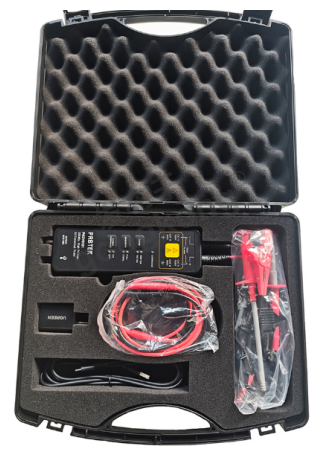

二、PKDV5351 核心性能优势

带宽 100MHz，能够完整捕获 IGBT 开关过程的纳秒级瞬态。

上升时间≤3.5ns，可精确测量高频振荡波形（如 ringing）。

共模抑制比>80dB（DC）、>50dB（1MHz），有效隔离地线干扰，凸显真实差分信号。

输入耐压±3500V（1000X 衰减），可安全测量高压母线对地浮动电压。

≤100mVrms（100X）低噪声，确保微小噪声信号的测量分辨率。

三、典型应用场景与实测案例

1. 变频器输出端共模电流路径分析

问题：

某 800V 伺服驱动器在 10kHz PWM 运行时导致 PLC 通讯异常。

解决方案：

使用 PKDV5351 的 1000X 档位直接测量电机电缆屏蔽层对地电压（如图 1），发现开关瞬态产生 2.1kV 共模电压尖峰。通过 CMRR>60dB 的滤波功能锁定噪声频段为 1 - 5MHz。

数据支撑：

实测波形显示噪声幅值与 IGBT dv/dt 强相关。

2. 三相逆变器桥臂平衡性诊断

配置：

探头以差分模式连接上下桥臂中点（衰减比 100X），配合 8.3ns 延时校准消除示波器触发误差。

价值：

通过对比三相波形的不对称度（精度±2%），快速定位某相 IGBT 驱动信号异常导致的共模电压偏移问题。

四、行业应用延伸

新能源车电驱系统：测量 800V SiC 逆变器开关损耗时的浮动电位。

风电变流器：评估母线绝缘监测电路的高频噪声耐受性。

工业机器人：抑制多轴协同运动时的电缆串扰。

为什么选择 PKDV5351 ？

安全合规：CAT III 600V/CAT II 1000V 认证，满足高压环境安全标准。

灵活适配：10MΩ 高输入阻抗避免电路负载效应，2pF 低电容保持信号保真度。

效率提升：一键切换 100X/1000X 衰减比，兼顾高压测量与精细噪声分析。

五、结语

在电机系统向高频化、高压化发展的趋势下，PRBTEK PKDV5351 以其专业级性能为工程师提供了可靠的共模噪声分析手段，助力优化 EMC 设计并提升系统可靠性。
