传统常压室温等离子体（ARTP）诱变育种仪依赖手动控制，存在自动化程度低、操作繁琐等问题。基于工业控制计算机与 LabVIEW 虚拟仪器技术，设计新型 ARTP 诱变育种仪，实现射流源稳定放电、电信号（电压 / 电流）实时采集分析及射流源与载物台精确运动控制。

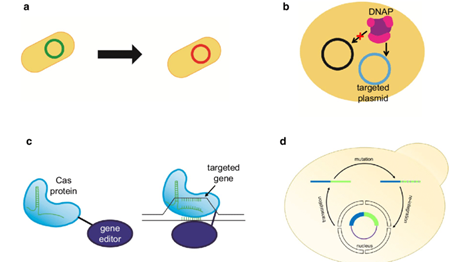

应用场景

本设备核心应用于微生物诱变育种领域，具体场景包括：

  1. 农业育种：改良作物病原菌拮抗菌株、固氮菌等，提升菌株抗逆性与功能效率；

  2. 生物医药：筛选抗生素高产菌株（如青霉素生产菌），优化发酵工艺；

  3. 食品工业：诱变酵母菌、乳酸菌等，改善发酵食品风味与保质期。
    场景适配性源于 ARTP 技术优势：常压下 25~40℃低温射流，无环境危害，且通过 LabVIEW 调控气体参数（流速 / 成分）、诱变时长，可灵活增强突变强度与突变库丰富性，优于传统化学诱变（污染大）与分子育种（操作复杂）。

硬件选型

硬件选型以 “兼容性、精度、稳定性” 为核心，优先选用与 LabVIEW 无缝对接、工业级可靠性的设备，具体选型及原因如下：


硬件模块

选型型号

选型原因

运动控制卡

NI PCI-7344

1. 支持 4 轴步进 / 伺服电机控制，适配射流源与载物台双轴运动；
2. 内置 FPGA 与 DSP，运动控制独立于工控机 CPU，避免负载波动影响精度；
3. LabVIEW 内置 Motion Assistant 工具，可直接调用路径规划、插补等函数，无需二次开发驱动。

模拟量采集卡

NI PCI-6251

1. 16 位分辨率、1.25 MS/s 采样率，满足电信号（电压 / 电流）高速采集需求；
2. 32 路单端 / 16 路差分通道，支持多参数同步采集；
3. 2500V 隔离保护，避免高压放电干扰，与 LabVIEW DAQmx 模块即插即用，快速实现数据采集。

步进电机

松下 A6 系列（2 相）

1. 停转时最大转矩大，启停反转响应快，适配小负载（射流源 + 载物台）；
2. 步距角 0.9°，配合细分驱动器可实现高精度位移，满足 1mm 运动精度要求；
3. 工业级稳定性，长期运行故障率低，与 NI 运动控制卡兼容性经市场验证。

电机驱动器

松下 MADLN05SE

1. 与松下步进电机配套，支持电流细分（最大 256 细分），进一步提升运动平滑性；
2. 接收 NI 控制卡脉冲 / 方向信号，放大后驱动电机，适配 24V 电源，输出稳定。

直流电源

明纬 LRS-100-24

1. 24V 稳定输出，满足驱动器与控制卡供电需求；
2. 过载、过压保护功能，避免硬件损坏；
3. 效率达 88%，低热损耗，适合长时间实验运行。

射流源电极

铜环 + 钨针 + 有机玻璃

1. 铜环（环电极）导电性优，接地后形成稳定放电回路；
2. 钨针（针电极）耐高温，适配惰性气体击穿放电；
3. 有机玻璃包裹电极，将电流限制在 1~10mA 安全范围，同时提升射流稳定性，符合 LabVIEW 安全监控需求。

软件架构

软件基于 LabVIEW 开发，分为三大核心模块，各模块功能通过 LabVIEW 工具链实现，架构逻辑清晰：

电学采集

  1. 功能实现：通过 LabVIEW DAQmx 模块配置 NI PCI-6251 采集卡，设置采样通道（电压 / 电流各 1 路）、采样频率（最高 500kS/s）；调用 “AI Read” 函数实时采集放电信号，经 “Waveform Graph” 控件在前面板显示电压 / 电流波形；同时通过 “TDMS Write” 函数将数据存储为 TDMS 格式，便于后续分析。

  2. 信号处理：利用 LabVIEW Signal Processing Toolkit，设计 3 阶 Butterworth 低通滤波器（截止频率 20Hz），去除高斯白噪声；通过 “Waveform Measurements” 函数计算峰值、有效值等参数，辅助判断放电稳定性。

运动控制

  1. 功能实现：在 LabVIEW 中调用 NI PCI-7344 控制卡的 “Motion Control” 函数库，通过前面板选择控制轴（X 轴 / 射流源、Y 轴 / 载物台），输入脉冲数（640 脉冲 = 1mm 行程）；调用 “Move Absolute” 函数控制电机启停，“Position Read” 函数实时反馈电机位置，在界面显示运动状态（成功 / 失败）。

  2. 精度优化：利用 LabVIEW 的 “Trajectory Generator” 函数，设置加减速曲线（T/S 曲线），避免电机启停时惯性导致的精度偏差；支持多轴联动（如 2 轴直线插补），适配载物台多位置诱变需求。

电源控制

  1. 功能实现：通过 LabVIEW VISA 模块搭建 RS232 串口通讯，封装射流源电源控制指令（如开射频：01 05 00 00 FF 00 8C 3A；设功率 350W：01 06 00 00 01 5E 09 A2）；前面板设计 “开 / 关射频”“功率设定” 按钮，点击后自动发送指令，同时接收电源返回值，在界面显示当前功率，实现远程闭环控制。

架构优点

  1. 开发效率高：LabVIEW 图形化编程（G 语言）无需编写大量代码，通过拖拽模块、连接节点即可搭建系统，开发周期较传统 C++ 缩短 50%；内置硬件驱动库（DAQmx、Motion），避免底层驱动开发，降低技术门槛。

  2. 实时性强：运动控制卡（NI PCI-7344）内置 FPGA，运动逻辑独立运行；模拟量采集卡（NI PCI-6251）支持硬件触发采集，配合 LabVIEW 实时优先级调度，确保电信号采集延迟 < 1ms，满足放电状态实时监控需求。

  3. 可视化佳：LabVIEW 前面板支持自定义控件（示波器波形、电机状态灯、参数旋钮），工程师可直观查看放电波形、运动位置、电源功率，无需外接示波器或仪表，简化操作界面。

  4. 扩展性好：模块间低耦合，新增功能（如多通道诱变、数据联网上传）时，仅需添加 LabVIEW 对应模块（如 TCP/IP 通讯模块、多通道采集函数），无需改动现有架构；支持与其他软件（MATLAB）联动，可将采集数据导出至 MATLAB 进行深度学习分析，拓展数据处理能力。

开发问题

问题一：电信号噪声

问题描述：采集的电压 / 电流信号混有高斯白噪声，波形波动大，无法准确判断放电稳定性。
解决过程：1. 利用 LabVIEW “Signal Analyzer” 工具分析噪声频谱，确定主要噪声频率集中在 20Hz 以上；2. 通过 “Filter Design Toolkit” 设计不同阶数 Butterworth 低通滤波器（2 阶、3 阶、4 阶），在 LabVIEW 程序中添加滤波模块，对比滤波效果；3. 验证发现 3 阶滤波器（截止频率 20Hz）可有效平滑波形，且无明显信号失真（避免 4 阶导致的边界效应），最终确定该方案。

问题二：运动精度

问题描述：步进电机实际运行距离与设定值偏差 > 2mm，无法满足载物台对位要求。
解决过程：1. 在 LabVIEW 中调用 “Position Compare” 函数，记录电机设定脉冲数与实际反馈脉冲数的差值，发现偏差源于电机启停惯性；2. 利用 LabVIEW “Motion Assistant” 设计 S 型加减速曲线，优化电机启停过程，减少惯性冲击；3. 校准脉冲 - 行程对应关系，通过实验确定 640 脉冲对应 1mm 行程，在程序中添加脉冲补偿算法，最终运动精度提升至 1mm，满足需求。

问题三：串口通讯

问题描述：RS232 指令格式复杂（16 进制），手动输入易出错，且指令执行结果无反馈。
解决过程：1. 在 LabVIEW 中使用 “VISA Configure Serial Port” 函数配置波特率、数据位等参数；2. 将常用指令（开 / 关射频、功率设定）封装为 LabVIEW 子 VI，前面板设计按钮触发，自动生成 16 进制指令；3. 添加 “VISA Read” 函数接收电源返回值，解析后在界面显示 “指令执行成功 / 失败”，同时记录日志，避免手动操作误差，提升通讯可靠性。
