差分探头输入范围解析——正确测量的核心前提 点击:6 | 回复:0



pintech


  • 精华:0帖
  • 求助:0帖
  • 帖子:73帖 | 1回
  • 年度积分:0
  • 历史总积分:121
  • 注册:2012年9月18日
发表于:2025-08-19 14:46:40
楼主



差分探头的安全、精准测量,取决于对两个关键参数的把控:差模电压范围与输入端对地电压范围。二者缺一不可,任何一项超限都可能导致测量失准甚至探头损坏。以下结合实例详细说明。


一、核心参数定义


差模电压(Vdiff)

指两个输入信号之间的电压差,计算公式为:Vdiff = V1 - V2(V1、V2 分别为两个输入端的电压)。


输入端对地电压

指每个输入端(如探头的 A、B 端)相对于参考地的电压,需分别满足探头的限定范围。


二、以 N1140A 差分探头为例:参数约束


N1140A 明确规定了双重约束条件,需同时满足:


  • 两个输入端对地电压(A、B):-7kV ≤ A ≤ +7kV,-7kV ≤ B ≤ +7kV;


  • 差模电压(A-B):-7kV ≤ A-B ≤ +7kV。


注意:不同探头的参数可能不同。部分探头的输入端对地范围可能仅为差模范围的一半,也有特殊设计的探头其输入端对地范围远大于差模范围,需以具体型号参数为准。


三、超量程工况分析(结合波形图)

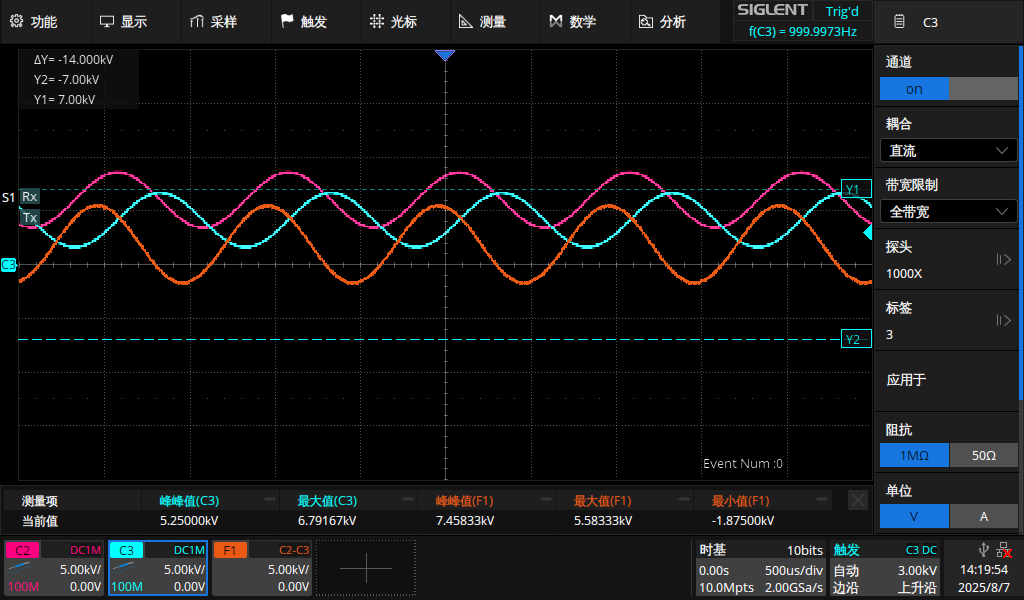

通过波形图可直观判断是否超限,图中Y1、Y2 为约束边界线(±7kV),需确保以下三个波形均在边界内:


  • C2 波形:输入端 A 对地电压


  • C3 波形:输入端 B 对地电压


  • F1 波形:差模电压(A-B)


工况①差模电压超限


现象:C2、C3 波形均在 Y1-Y2 范围内(A、B 对地电压合规),但 F1 波形超出 Y1-Y2 边界(差模电压超限)。


后果:差模电压超出限定值,可能导致测量结果失准。


差模电压超限


工况②输入端对地电压超限


现象:F1 波形在 Y1-Y2 范围内(差模电压合规),但 C2 或 C3 波形超出边界(如 A 对地电压超限)。


后果:属于超压使用,直接存在探头损坏风险。


输入端对地电压超限


四、总结:正确使用的关键


无论何种差分探头,必须同时满足两个条件:


  • 每个输入端对地电压不超过限定值


  • 两输入端的差模电压不超过限定值


对 N1140A 而言,即需确保 A、B 对地电压及 A-B 差模电压均在 ±7kV 范围内(三个波形均处于 Y1-Y2 约束线内),这是实现安全、精准测量的基础。
