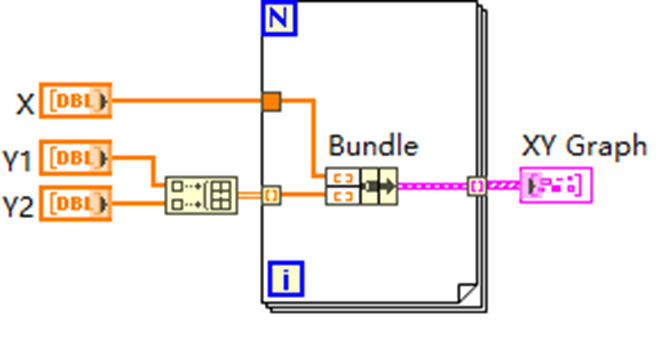

图中方式的优点

相关 VI 说明

1. 创建数据数组 VI

• 功能：生成用于绘制波形的 x、y 轴数据数组。可通过循环结构结合数学函数，按特定规律生成一系列数据点。例如，在模拟正弦波时，利用 For 循环结合正弦函数，依据给定频率、幅值与采样点数生成对应的 y 轴数组，同时生成等间隔或自定义间隔的 x 轴数组。

• 使用场合：适用于各种需要自定义生成波形数据的场景，无论是模拟信号、实验数据模拟，还是对采集数据进行预处理后再绘制。

• 特点：高度灵活，能精确控制数据点生成方式与数值，满足多样化需求。

• 使用注意事项：要确保 x、y 轴数组长度一致，否则绘制时会出现错误。生成数据时需考虑实际物理意义，合理设置参数，避免数据溢出。

• 对比：相较于直接从外部设备采集数据，该 VI 专注于内部数据模拟生成，可在无真实采集设备或提前验证算法时发挥重要作用。

2. 数据捆绑与数组构建 VI

• 功能：将生成的 x、y 轴数据数组进行组合处理，以满足 XY 图输入要求。可利用 “捆绑” 函数将 x、y 数组捆绑成簇，若要绘制多条曲线，再用 “创建数组” 函数将多个簇组合成二维数组。

• 使用场合：只要涉及向 XY 图输入多个波形数据，都需此 VI 进行数据格式转换。

• 特点：操作相对固定，是连接数据生成与图形绘制的关键桥梁，保证数据格式正确传递。

• 使用注意事项：注意捆绑顺序，必须先 x 后 y，且创建二维数组时确保各簇顺序对应正确波形，否则波形会错乱。

• 对比：与单一曲线绘制时仅需简单捆绑不同，多曲线绘制时需额外构建二维数组，增加了数据结构复杂性。

3. XY 图绘制 VI

• 功能：接收经处理后的二维数组数据，在前面板的 XY 图控件中绘制出多个波形，直观呈现数据关系。

• 使用场合：作为最终图形展示环节，在数据准备完毕后执行。

• 特点：简单直接，输入正确格式数据即可绘图，可对图形外观如颜色、线型、坐标轴标签等进行丰富自定义。

• 使用注意事项：确保输入数据格式完全正确，且 XY 图控件属性设置符合需求，否则可能无法正确显示或显示效果不佳。

• 对比：与波形图相比，波形图适合等间隔采样数据且 x 轴一般为时间，XY 图在 x 轴设置与处理非等间隔数据上更具优势；与强度图等相比，XY 图专注于呈现多个离散数据系列间的关系，而非数据强度分布。
