一、项目背景与痛点分析

在某食品饮料企业的自动化灌装生产线中，核心控制系统采用施耐德TM218LFAE40DRPHNPLC进行设备逻辑控制。原系统通过RS485串口同时连接上位机（SCADA系统）和触摸屏（HMI），但随着生产规模扩大和数据交互需求增加，传统串口通讯暴露出以下核心痛点：

通讯速率瓶颈
RS485总线最高速率仅115.2Kbps，当灌装过程需实时上传温度、压力、流量等128路模拟量数据时，单帧数据传输耗时超过80ms，导致上位机监控画面刷新延迟明显，操作人员无法及时捕捉设备异常波动。

单主站协议限制
ModbusRTU协议要求同一时刻仅允许一个主站通讯。当SCADA系统进行数据采集时，触摸屏操作会被强制中断，导致现场参数修改指令无法及时下发，灌装精度波动幅度增加0.5%，日均废品率上升0.3%。

布线复杂度与维护成本
车间环境中，变频器、电机等设备产生的电磁干扰导致RS485通讯线缆故障率高达每月2次。每次故障需停机2小时排查终端电阻匹配问题，年维护成本超过15万元。同时，新增设备需重新敷设线缆，扩展周期长达3天。

信息化孤岛问题
串口数据无法直接接入工厂以太网，灌装数据需人工导出后再导入MES系统，导致生产报表生成延迟4小时，管理层无法实时调整排产计划。

二、解决方案实施过程

针对上述痛点，企业引入远创智控YC8000-SC以太网模块，构建基于ModbusTCP的高速通讯网络。以下为具体实施步骤：

1.硬件连接设计

PLC端：使用屏蔽双绞线将TM218的RS485接口（X8端子）与YC8000-SC的COM1端口直连，波特率设为115200bps，数据位8位，偶校验，停止位1位。

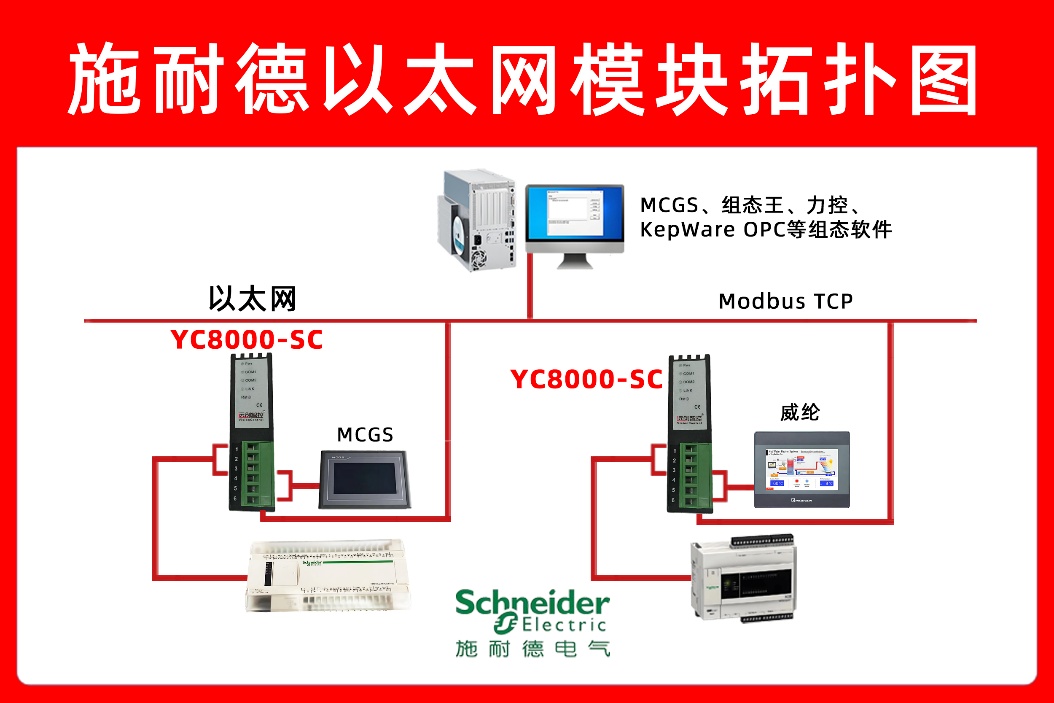

网络架构：YC8000-SC的RJ45接口通过千兆交换机连接至车间局域网，上位机（戴尔服务器）和威纶通MT8102iE触摸屏分别通过网线接入同一交换机，形成星型拓扑结构。

物理隔离：模块内置磁隔离保护电路，有效抑制±2500V浪涌干扰，确保在电机启停等恶劣环境下通讯稳定性。

2.软件配置流程

模块初始化：通过Web浏览器访问YC8000-SC以太网模块默认IP（192.168.1.178），在配置界面完成以下设置：

启用ModbusTCP服务器，监听端口502

配置固定IP地址192.168.1.100，子网掩码255.255.255.0

映射PLC数据区：将%MW0-%MW255对应为ModbusHoldingRegister40001-40256，%Q0.0-%Q15.7对应为Coils00001-00128。

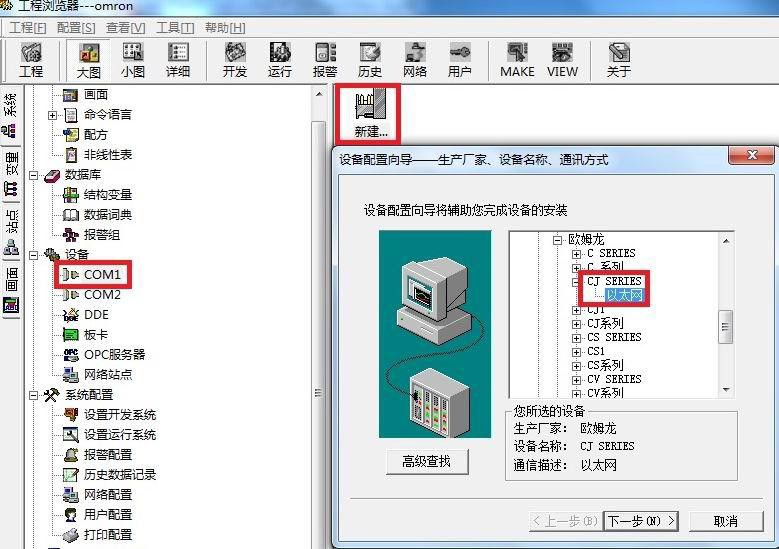

上位机组态：在WinCC中添加ModbusTCP驱动，输入网关模块IP及端口，建立与40001-40256寄存器的通讯连接。通过C脚本实现灌装数据曲线绘制和报警阈值设置。

触摸屏编程：在威纶通EBPro软件中，选择"施耐德ModbusTCP"协议，配置IP地址及寄存器映射，实现实时显示%MW10（灌装量设定值）和控制%Q0.0（灌装阀启停）。

PLC程序调整：在SoMachineV4.3中，将原串口通讯功能块替换为ModbusTCP客户端指令，通过功能码0x17实现读写寄存器操作，确保数据交互与原有逻辑无缝衔接。

3.系统联调测试

功能验证：

同时操作触摸屏修改灌装速度（%MW20）和上位机查询历史数据，通讯响应时间均小于20ms，无数据丢失。

模拟变频器干扰（开启3台55kW变频器），连续运行72小时通讯误码率低于0.001%。

性能优化：

启用YC8000-SC以太网模块的"数据缓存"功能，当网络中断时自动存储最多1000条数据，恢复连接后批量上传，避免数据丢失。

配置SNMP协议，通过模块内置的Web服务器实时监控通讯状态，故障定位时间缩短至5分钟内。

三、产品功能亮点解析

远创智控YC8000-SC模块在本项目中展现出以下核心优势：

多主站并行通讯能力
支持6台上位机同时访问PLC数据，SCADA系统进行大数据量采集时，触摸屏操作响应时间仍保持在10ms以内，彻底解决单主站问题。

协议转换与兼容性
非透传模式下，自动完成ModbusRTU到ModbusTCP的协议转换，无需修改PLC程序。同时兼容VB、C#等高级语言开发的自定义监控软件，满足个性化需求。

工业级可靠性设计

宽温工作范围（-40°C~75°C）适应车间昼夜温差

内置看门狗电路，异常时自动重启，年故障率降至0.5次以下

支持固件远程升级，减少停机维护时间

即插即用与扩展性
新增设备仅需在交换机上接入网线，并在模块Web界面添加Modbus从站地址，扩展周期缩短至2小时。系统最大可支持32台设备接入。

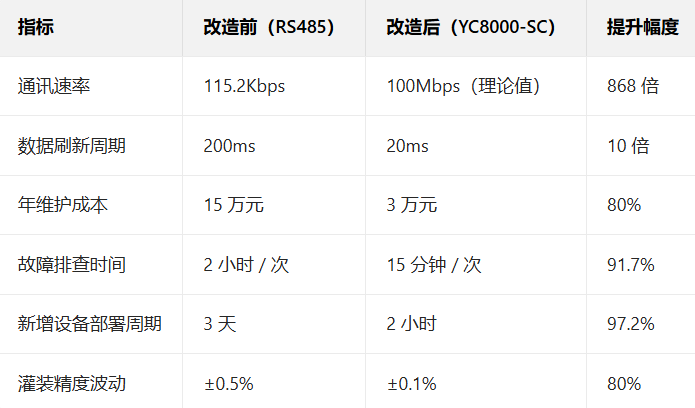

四、应用效果对比

五、总结

远创智控YC8000-SC以太网模块通过串口转以太网的核心技术，为施耐德TM218PLC构建了高效、可靠的通讯网络。该方案不仅解决了传统串口通讯的速率、扩展性和抗干扰问题，更通过工业以太网实现了设备层与信息层的无缝衔接。在食品饮料、制药等对灌装精度和生产透明度要求严苛的行业，此类解决方案可作为智能化改造的标准范式，推动企业向工业4.0转型升级。

有什么技术问题请与付工留言交流
