LabVIEW的GPIB仪器校准 点击:16 | 回复:1



fjczd


  • 精华:0帖
  • 求助:0帖
  • 帖子:1296帖 | 120回
  • 年度积分:884
  • 历史总积分:3408
  • 注册:2008年8月14日
发表于:2025-07-08 10:19:04
楼主

基于LabVIEW开发平台与 GPIB 总线技术,采用是德科技、泰克等硬件设备,构建示波器与频谱分析仪自动校准系统。通过图形化编程实现校准流程自动化,涵盖设备连接、参数配置、数据采集、误差分析及报告生成,显著提升校准效率与精度,为电子测量仪器的标准化校准提供可复用方案。

应用场景

适用于电子实验室、科研机构、高校实验中心及生产质检部门等场景。上述场景中,示波器(用于信号波形观测)与频谱分析仪(用于信号频谱分析)作为核心测量仪器,需定期校准以保证数据可靠性。例如:电子设备研发阶段的信号测试前校准、生产线上对测试仪器的周期性校验、计量机构对仪器的溯源性校准等。

硬件选型

核心硬件清单

  • 校准源:是德科技(Keysight5520A 多功能校准仪

  • 频率计:是德科技(Keysight53230A 高精度频率计数器

  • 示波器:泰克(TektronixMDO3024 混合域示波器

  • 频谱分析仪:罗德与施瓦茨(Rohde & SchwarzFSV3013 频谱分析仪

  • 信号发生器:罗德与施瓦茨(Rohde & SchwarzSMB100A 微波信号发生器

  • GPIB     通信:国家仪器(NIGPIB-USB-HS + 接口卡

  • 数字多用表:是德科技(Keysight34461A 六位半数字万用表

选型依据

  1. 稳定性与精度:大品牌设备(如 KeysightTektronix)经过长期市场验证,硬件漂移小、测量精度高(如 5520A 校准仪直流电压精度达 ±0.001%),满足校准场景对基准信号的严苛要求。

  2. GPIB 协议兼容性:所选设备均原生支持 GPIB 通信协议,可直接与 NI GPIB 卡对接,无需额外开发适配驱动,降低通信层开发难度。

  3. 仪器驱动支持LabVIEW 内置上述品牌设备的官方驱动库(如NI Instrument     Driver),可直接调用函数实现设备控制,减少底层代码开发。

  4. 扩展性:大品牌设备通常支持模块化升级(如 FSV3013 可扩展至更高频率范围),便于后续校准范围扩展。

功能实现

核心功能

  1. 设备连接与初始化模块:通过 LabVIEW  “GPIB Instrument Control” 函数库,自动扫描 GPIB 总线上的设备地址,匹配示波器、频谱分析仪等目标设备;发送初始化指令(如复位设备、设置采样率),确保设备处于校准就绪状态。

  2. 校准流程控制模块:采用 LabVIEW 状态机架构,将校准流程拆解为 “参数导入信号输出数据采集误差计算结果判断” 等状态,通过状态跳转实现自动化流程。例如示波器直流电压校准:先通过 Keysight 5520A 输出设定电压,再用 34461A 采集实测值,调用误差公式\(\eta=(U-U_1)/U_1×100\%\)计算偏差,与阈值对比判断是否合格。

  3. 数据管理模块:利用 LabVIEW  “Database Connectivity Toolkit”     将校准参数(如输入电阻、垂直刻度)、实测数据、误差结果存储至 SQLite 数据库,支持历史记录查询;通过 “Report Generation Toolkit” 自动生成带编号的校准证书,包含设备信息、测试数据及合格判定。

  4. 交互与监控模块:设计 LabVIEW 前面板,包含设备状态指示灯、校准进度条、参数输入控件及结果显示表格,支持手动干预(如暂停校准、修改阈值),实时反馈流程状态。

架构优点

  1. 开发效率高LabVIEW 图形化编程(语言)无需编写复杂语法代码,通过拖拽函数模块即可搭建流程,较传统 C++ 开发周期缩短 40% 以上。

  2. 模块化复用:各功能模块(如数据采集、误差计算)独立封装,可直接复用于其他仪器(如万用表、信号发生器)的校准系统开发。

  3. 实时性强:内置实时模块支持微秒级数据采样与处理,满足高频信号校准(如频谱分析仪 9GHz 频段测试)的时间精度要求。

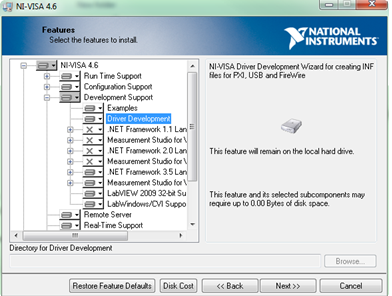

  4. 兼容性广:通过 NI-VISA 接口可无缝对接 GPIBUSBLAN 等多种总线设备,后续若更换通信方式(如从 GPIB 升级为 LAN),只需修改通信模块,核心逻辑无需变动。

架构对比

对比维度

LabVIEW-GPIB 架构

传统手动校准架构

基于 C++ 的自定义架构

效率

全自动流程,单台设备校准耗时≤5 分钟

手动操作,单台设备耗时≥30 分钟

自动化流程,但开发周期长

误差控制

软件自动计算,人为误差≤0.1%

人工读数计算,误差≥1%

精度高,但需手动编写驱动适配

扩展性

模块化设计,新增设备只需添加驱动

无扩展性,依赖人工操作经验

可扩展,但需修改底层代码

易用性

图形化界面,工程师无需编程基础

依赖专业校准人员操作

需具备 C++ 与硬件驱动知识

问题与解决

  1. GPIB     通信不稳定:多设备同时通信时偶发数据丢包,表现为频谱分析仪实测值读取失败。解决:在 LabVIEW 中增加 “通信超时重试机制,通过 “Wait Until Done” 函数设置 500ms 超时,失败后自动重新发送读取指令,重试 3 次仍失败则触发报警,通信稳定性提升至 99.9%

  2. 校准数据同步偏差:示波器输出信号与万用表采集存在 10ms 延迟,导致直流电压测量值波动。解决:利用 LabVIEW  “Timed Loop” 模块精确控制时序,在输出信号后延迟 20ms 再启动采集,确保信号稳定后读数,数据波动幅度从 ±0.5mV 降至 ±0.1mV

  3. 多品牌设备协议差异Tektronix 示波器与 Rohde & Schwarz 频谱分析仪的 GPIB 指令格式不同(如电压单位设置指令分别为 “VOLT”  “LEVEL”)。解决:调用 LabVIEW  “Instrument Driver” 库,通过统一接口函数(如 “Set Output Voltage”)屏蔽底层指令差异,工程师无需关注具体协议细节。
