在工业自动化领域，通信协议的选择是保障生产效率、设备协同及系统稳定运行的基石。目前国内工业总线通信协议市场占有率较高的三种协议为 PROFINET、EtherCAT 和 Modbus，它们凭借技术优势、行业适配性和生态支持占据主位。它们各具技术特点，广泛服务于 PLC、SCADA 系统、机器人、传感器、传动系统等关键设备与系统。

本文将深入解析这三种核心协议，涵盖其工作原理、典型应用场景、技术优势与局限，并探讨其在工业自动化实践中的具体应用案例。

PROFINET：实时工业以太网的标杆

PROFINET是基于 Ethernet 技术的一种工业以太网通信协议，属于 PROFIBUS 国际标准的继承者。

工作原理

分层架构：基于ISO/OSI模型精简为三层：

物理层：标准以太网硬件（如Cat5e/Cat6线缆），支持100 Mbps/1 Gbps速率；

数据链路层：实现实时（RT）和等时实时（IRT）通信，RT绕过TCP/IP栈，延迟低至1ms；IRT通过硬件调度实现μs级同步（如运动控制）；

应用层：支持设备自动识别、参数配置及安全协议PROFIsafe（满足SIL 3安全等级）。

通信模式：采用“提供者-消费者”模型，支持设备间点对点直连，无需中央控制器中转。

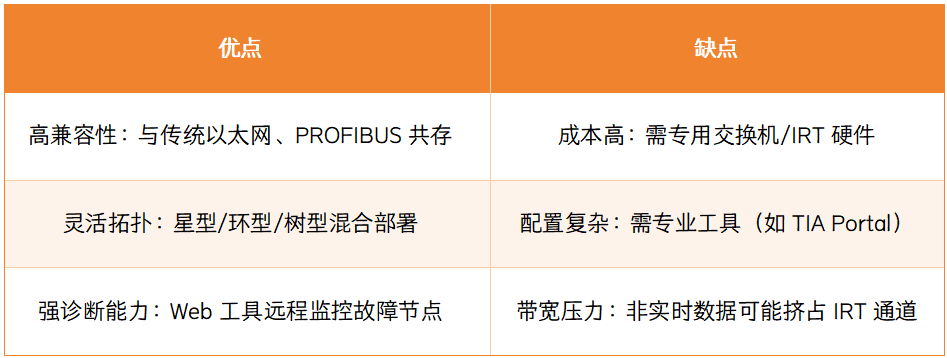

优缺点

实际应用案例

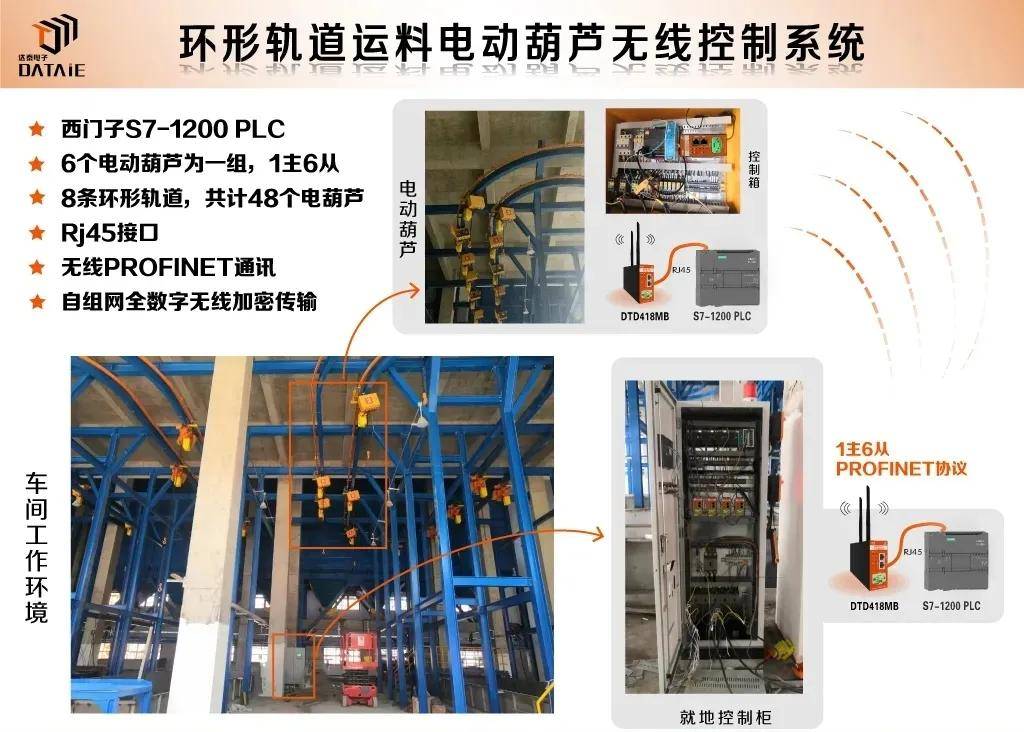

某新型材料企业车间，需要实现4组环形轨道上共48个电动葫芦与两个地面控制柜之间的无线通讯，两个地面控制柜内装有8台S7-1200smart PLC，作为每组电葫芦的主控设备。共计部署了56个达泰无线通讯模块，以实现生产车间地面控制柜与电葫芦PLC之间的无线数据交互。我们选择的通讯协议是Profinet，旨在进一步优化通信效率。

无线通讯网络图如下：

Modbus：轻量级通信的经典之选

Modbus 是一种开源的通信协议，由 Modicon 公司于 1979 年开发，广泛应用于工业自动化领域。

工作原理

主从架构：单主设备（如PLC）轮询多从设备（传感器/执行器）；

数据单元：

PDU（协议数据单元）：包含功能码（读/写）和寄存器地址（如4xxxx保持寄存器）；

ADU（应用数据单元）：添加地址与CRC校验，适应串行传输（RTU/ASCII）或TCP/IP封装；

传输模式：

Modbus TCP：基于以太网，端口502，适合远程监控

Modbus RTU：RS-485总线，节省成本但速率≤115.2 kbps

Modbus ASCII：采用 ASCII 码传输数据，适用于传输距离较长的场合。

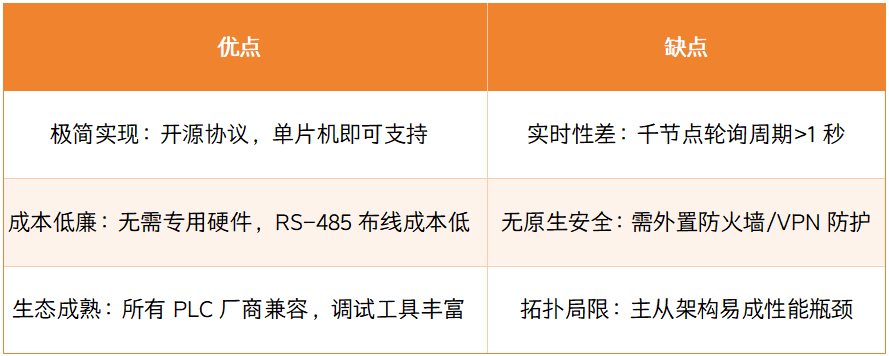

优缺点

实际应用案例

某煤矿厂搭建了1主4从的无线自组通讯网络，实时采集各个水池的液位无线传输到中控室监测，并随时接收中控室发来的启停泵指令，同时具备报警机制。实现厂区水池供水的无线监测及远程控制功能。

无线通讯网络图如下：

EtherCAT：微秒级实时性的革新者

EtherCAT是一种用于工业自动化的实时 Ethernet 协议，由德国 Beckhoff 公司于 2003 年提出。它在以太网基础上开发，专为实时控制应用设计，具有高传输效率和低延迟。

工作原理

“On-the-Fly”处理：

主站发送单一以太网帧，从站在帧传输中实时提取/插入数据，端口延迟<1μs；

帧末尾设备回传数据，形成逻辑环网；

分布式时钟：主站同步所有从站时钟，抖动<100ns；

拓扑灵活：支持菊花链、星型混合拓扑，无需外部交换机。

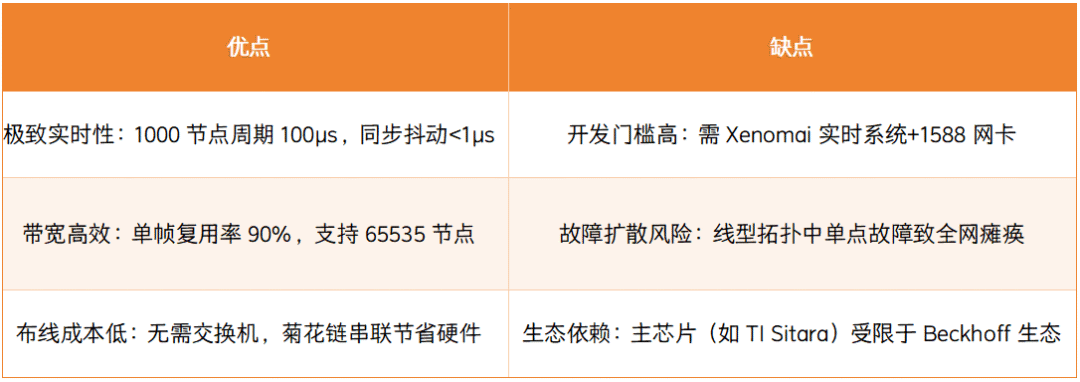

优缺点

实际应用案例

工业机器人：6轴焊接机器人，EtherCAT实现关节位置同步，路径重复精度±0.02mm。

协议对比与选型指南

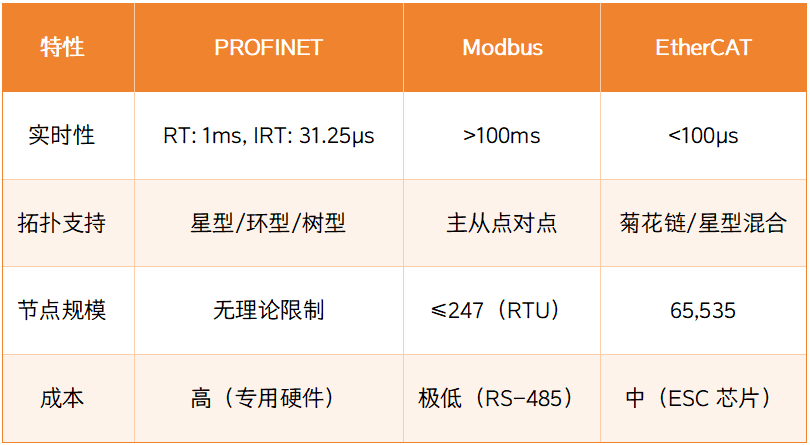

核心参数对比

场景适配建议

选PROFINET：

需兼容旧PROFIBUS设备的汽车厂

高可靠性要求的石化过程控制

选Modbus：

楼宇自控（BACnet集成）、小型PLC网络

农业灌溉系统

选EtherCAT：

高精度的光刻机平台

运动控制

总 结

三种协议各领风骚：PROFINET胜在生态与兼容，Modbus以简驭繁，EtherCAT以快制胜。实际选型需权衡实时需求、拓扑复杂度及成本，未来工业4.0将推动三者在TSN框架下走向融合互通。
