通过LabVIEW 图形化编程 + IMAQVision 算法库，可高效实现从“图像采集” 到 “无缝融合” 的全流程拼接，尤其在工业场景（如大尺寸工件检测、全景视觉）中，凭借 硬件协同强、调试便捷、开发周期短 等优势，成为快速落地图像拼接需求的优选方案。

一、图像拼接基础原理

图像拼接的本质是 将多幅存在重叠区域的局部图像，通过算法融合为一幅大视野全景图像 。在 LabVIEW 中，依托 IMAQVision 库（或第三方视觉模块），通过 “采集 - 预处理- 特征匹配 - 配准- 融合” 流程实现，核心解决 “如何让多幅图像精准对齐、无缝融合” 问题。

二、流程与算法

1. 图像采集与预处理

• 功能：通过相机或文件读取，获取待拼接的子图像（Tile），并对图像做 去噪、灰度化、对比度增强 。

• 例如需指定图像文件夹（Directory）、文件命名规则（tile_{i}_{j}.tif ），LabVIEW 可通过 IMAQ Read File 等函数读取图像，并用 IMAQ Filter（如高斯滤波）、IMAQ GrayScale 完成预处理。

• 算法关联：

• 去噪常用 高斯滤波、中值滤波 （LabVIEW 内置对应函数，抑制噪声干扰，保证后续特征提取准确性）；

• 灰度化通过 IMAQ GrayScale 转换，减少彩色图像的数据量，简化计算。

2. 特征提取与匹配

• 功能：从子图像中提取 独特、稳定的特征点（如角点、边缘），通过匹配特征点，找到图像间的重叠关系。

• 算法选择（LabVIEW 支持）：

• SIFT（尺度不变特征变换）：对尺度、旋转、光照变化鲁棒，适合复杂场景，但计算稍慢；

• SURF（加速稳健特征）：SIFT 的优化版，计算更快，适合实时性需求；

• ORB（ oriented FAST and      rotated BRIEF ）：轻量级算法，兼顾速度与精度，常用在资源受限场景。

• 工具参数关联：工具中 Tile overlap [%]（重叠率）需与特征匹配协同 —— 重叠率越高，特征点匹配越容易（但采集效率低）；反之，重叠率低可能导致匹配失败。LabVIEW 需根据重叠率，调整特征搜索范围。

3. 图像配准

• 功能：根据匹配的特征点，计算图像间的 几何变换关系（如平移、旋转、缩放、透视变换），将子图像统一到同一坐标系。

• 算法实现：

• 通过 RANSAC 算法（随机抽样一致性） 拟合变换模型（如单应性矩阵 Homography ），剔除错误匹配点，保证配准精度；

• LabVIEW 中可通过 IMAQ Match Geometric Patterns 等函数，结合特征点数据，计算变换矩阵。

• 工具参数关联：工具中 Regression threshold（回归阈值）、Max/avg displacement threshold（位移阈值）等，用于控制配准精度 —— 阈值越小，配准越严格，但可能因噪声导致失败；需根据实际场景（如图像分辨率、噪声水平）调整。

4. 图像融合

• 功能：将配准后的子图像，在重叠区域进行 平滑过渡处理，消除拼接缝，生成全景图。

• 算法选择

• 线性融合（Linear Blending，工具中选项）：对重叠区域像素按距离加权平均（如公式 \(I_{fusion}(x,y) =      \alpha \cdot I_1(x,y) + (1-\alpha) \cdot I_2(x,y)\) ，\(\alpha\) 随距离变化），简单高效，适合常规场景；

• 多频段融合（如拉普拉斯金字塔）：对图像不同频率分量分别融合，过渡更自然，但计算复杂；

• 渐入渐出（Feathering）：类似线性融合，但权重计算更精细，适合高分辨率图像。

• 工具参数关联：工具中 Fusion method 直接决定融合算法，Tile overlap [%] 也影响融合效果（重叠率过低会导致融合区域不足，出现拼接缝）。

5. 结果输出

• 功能：将拼接后的全景图输出为文件（如 TileConfiguration.txt 记录配置，图像保存为指定格式），或在 LabVIEW 界面显示。

• LabVIEW 实现：

• 通过 IMAQ Write File 保存图像；

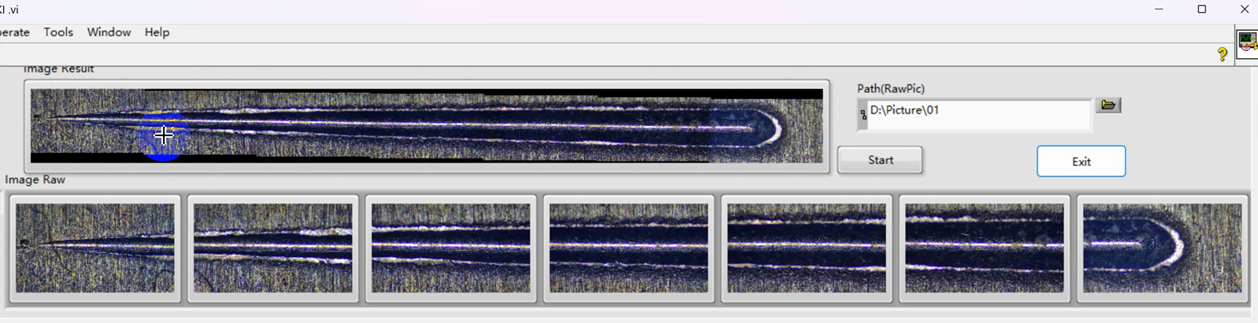

• 用 IMAQ Draw 等函数在前面板显示拼接结果，或结合 Report Generation Toolkit 生成带标注的检测报告。

三、LabVIEW图像拼接的优势

1. 图形化编程效率高

无需复杂代码语法，通过 函数选板拖拽（如 IMAQVision 库的预处理、匹配、融合函数），快速搭建拼接流程；前面板直接可视化调试（实时看特征点、配准效果、融合结果），降低机器视觉开发门槛。

2. 硬件协同能力强

无缝对接NI 相机、第三方工业相机（通过 IMAQdx 等驱动），配合运动控制模块（如控制载物台移动采集子图像），实现 “采集 - 拼接- 控制” 全流程自动化，适合产线级批量拼接任务（如大尺寸工件表面检测）。

3. 算法扩展性好

除内置算法，可通过 调用 Python 脚本（如集成OpenCV 高级拼接算法）、自定义数学脚本节点 扩展功能；结合 LabVIEWFPGA ，还能实现硬件加速（如FPGA 端并行处理特征匹配），适配高实时性场景。

四、问题与解决

1. 拼接错位 / 有缝

• 原因：特征匹配失败（重叠率低、特征点不足）、配准阈值设置不合理、融合算法不匹配。

• 解决：

• 提高 Tile overlap [%]（如从 10% 调至 20%+ ），保证足够特征点；

• 降低配准阈值（如 Regression threshold 调小），严格过滤错误匹配；

• 切换融合算法（如线性融合改多频段融合），优化重叠区域过渡。

2. 计算慢 / 内存溢出

• 原因：图像分辨率过高、算法复杂度高（如 SIFT ）、内存管理差。

• 解决：

• 预处理时 下采样（Downsample tiles）（工具中可选），降低图像尺寸；

• 替换轻量级算法（如 ORB 替代 SIFT ）；

• 用 IMAQ Dispose 及时释放内存，或选择 Save memory (but be slower) 模式（工具中 Computation parameters ），平衡速度与内存。

3. 工具配置与实际场景不匹配

• 原因：子图像排列规则（如工具中 Grid: row-by-row, Right & Down 是网格状采集）与实际采集方式（如随机分布）不符。

解决：若实际是 自由拍摄的子图像（非网格排列），需改用 “自由拼接” 模式（如基于特征的无序拼接），而非工具中的 “网格拼接”； LabVIEW 可通过 IMAQ Stitch Images 函数，脱离网格限制，纯靠特征匹配拼接。
