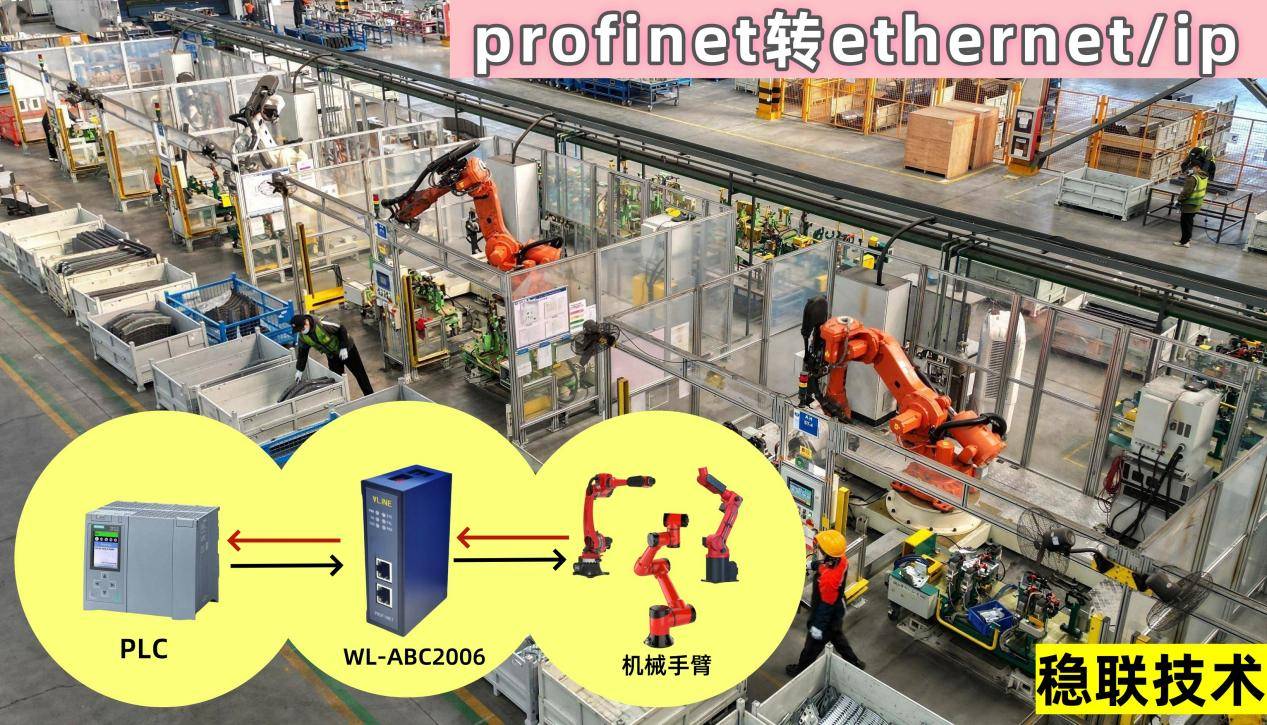

要实现从西门子PLC即PROFINET协议和安川电机即Ethernet/IP协议的通讯，通常需要一个通信适配器或网关，该设备能够理解PROFINET和Ethernet/IP协议，并在两者之间转换数据。下面介绍一个三方配置案例：

PROFINET支持的最多16个槽位，支持最大的输入字节数为1440字节，最大的输出字节为1440字节，输入输出字节的长度由TIA Portal设定，在EtherNET/IP侧，该设备将作为支持EtherNET/IP通讯主站，连接数4个从站

Ø

配置模块

1. 正确连接电源，通过以太网口将PN-EIP与PC相连，给PN- EIP上电；

2. 打开配置软件，根据需求在配置软件中进行配置；

3. 生成dds文件，点击工具栏中的“下载”按钮，将配置下载到PN-EIP中；

4. 网关设备正确连接PROFINET主站设备、EIP从站设备；

5. 等待大约 10秒，PN- EIP与设备之间建立连接，此时RUN灯亮，PN和OK指示灯常亮。

EtherNET/IP侧从站设定

安川电机支持 ethernetip 协议，可从 eds 文件或屏幕获取配置信息。安川电机作为一种高性能的工业机器人，其控制系统通常支持多种通信协议，包括 ethernetip 协议。在进行设备连接和配置时，可以通过导入机器人的 esd 文件来获取相关的配置信息。此外，也可以直接在机器人的操作屏幕上进行参数设置和查看。这些配置信息包括机器人的 IP 地址、端口号、数据输入输出长度等重要参数。

1) 创建工程EIPScan 从站设定

选择“OK”按钮打开软件，如下图：

2) 添加 EIP 模拟从站配置 鼠标右击选择刚才选择 IP 地址对应的电脑图标，如图所示：

首先添加 EIP 从站对网关主站输出数据长度，在“Instance”栏写入值“100”、 在第一格“Byte”栏写入配置数据长度“2”、勾选“static”以及“Producing” 选项，如图所示：

3）点击“Add”按钮，将配置添加到数据确认区，如图所示：

4）接着添加 EIP 从站对网关主站输入数据长度，在“Instance”栏写入值“150”、 在第一格“Byte”栏写入配置数据长度“2”、勾选“static”以及“Consuming” 选项，如图所示：

5）点击“ADD”按钮，将配置添加到数据确认区，如图所示：

6）点击“OK”按钮，将 EIP 从站配置添加到软件配置中，如图所示：

确认配置信息与实际机器人一致，为数据采集做准备。在获取了配置信息后，需要仔细核对这些信息与实际的机器人是否一致。要确认机器人的 IP 地址是否正确设置，端口号是否与网关的配置相匹配，数据输入输出长度是否符合实际需求等。
