一、项目背景

某新能源汽车制造企业，在其电池模组生产线中，面临着设备通信协议不统一的问题。生产线的核心控制系统采用了倍福（Beckhoff）的EtherCAT协议主站PLC，以实现对生产过程的高速、精准控制。而部分关键的检测设备及执行机构，如电池电压、电流检测仪表，以及部分电机驱动器等，则采用了CANopen协议。为了构建一个高效、稳定的自动化生产线，实现不同协议设备之间的互通互联与协同工作，引入协议转换网关成为必然选择。

二、方案实施

1. 设备选型

1. EtherCAT主站PLC：选用倍福的CX5140系列控制器。该控制器具备强大的运算能力和丰富的接口资源，能够快速处理大量的实时数据，满足生产线对高速、高精度控制的需求。其支持EtherCAT协议，可轻松构建EtherCAT网络，与众多EtherCAT从站设备进行高效通信。

2. CANopen主站PLC：采用汇川的H3U系列PLC。汇川H3U系列PLC在工业控制领域应用广泛，对CANopen协议有着良好的支持。它能够稳定地与CANopen从站设备进行数据交互，实现对相关设备的精确控制。

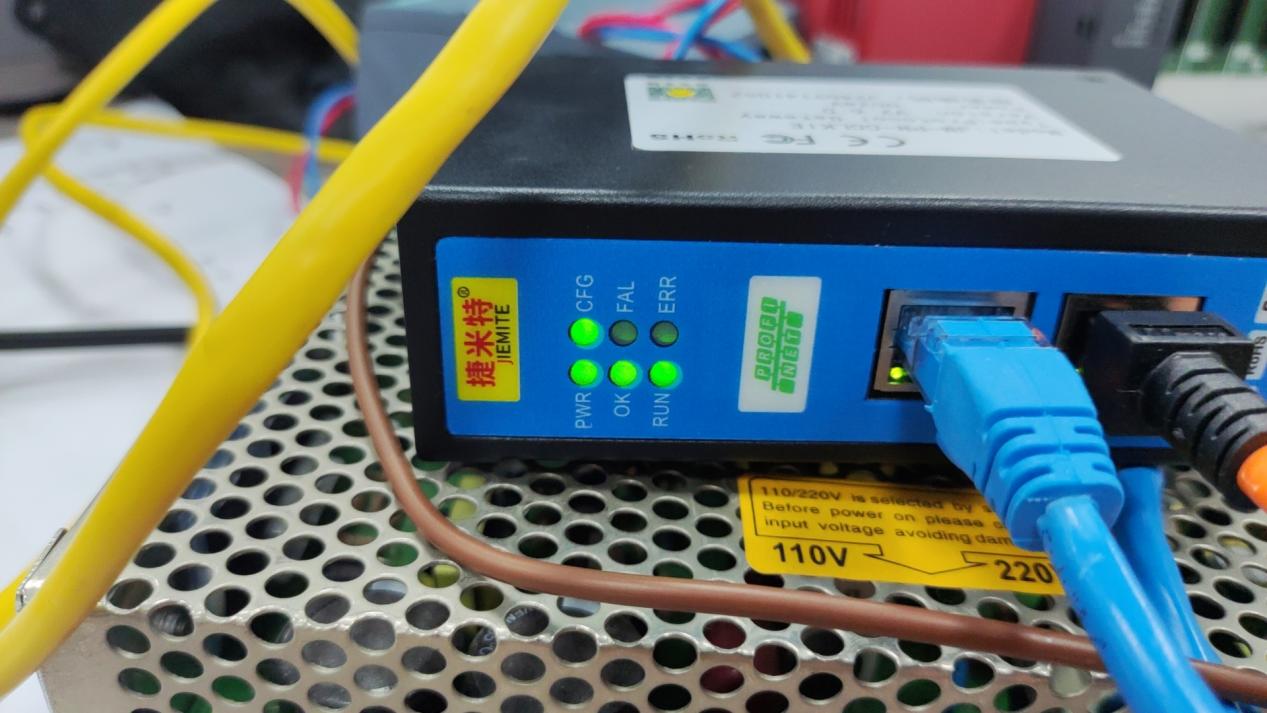

3. 协议转换网关：捷米特JM-ECT-COP协议转换网关，作为连接EtherCAT网络与CANopen网络的核心设备。该网关在EtherCAT侧作为从站，能够快速、准确地接收来自EtherCAT主站（倍福CX5140）的控制指令和数据请求；在CANopen侧作为主站，可高效地与CANopen从站设备（如检测仪表、电机驱动器等）进行通信，实现数据的双向透明传输。

2. 系统连接

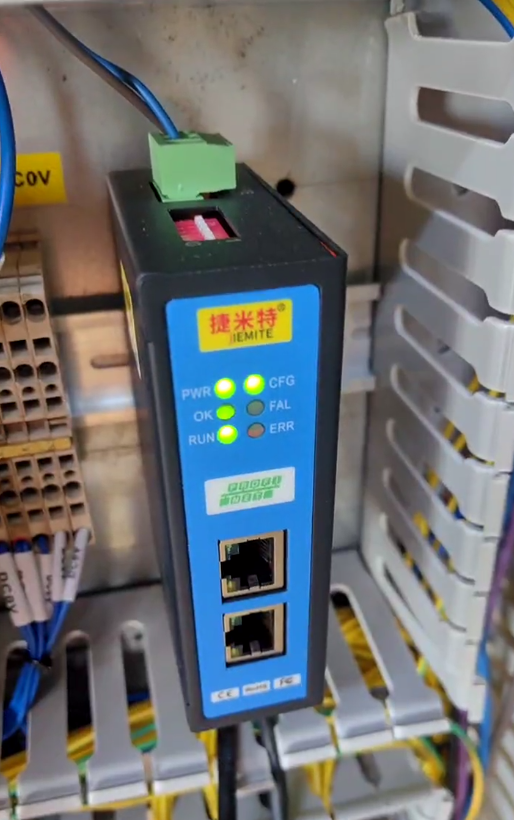

1. EtherCAT网络连接：将倍福CX5140控制器的EtherCAT接口通过网线连接至EtherCAT转CANopen网关的EtherCAT端口。同时，将其他EtherCAT从站设备（如分布式I/O模块、运动控制模块等）依次连接至EtherCAT网络中，构建起完整的EtherCAT控制网络。

1. CANopen网络连接：使用CAN总线线缆，将EtherCAT转CANopen智能网关的CANopen接口与汇川H3U系列PLC的CANopen端口相连。然后，把各个CANopen从站设备（电池检测仪表、电机驱动器等）通过CAN总线以手拉手的方式连接至CANopen网络中，确保网络的稳定性和可靠性。

参数配置

1. EtherCAT主站配置：在倍福的TwinCAT3自动化软件中，对CX5140控制器进行配置。扫描并识别EtherCAT网络中的所有从站设备，包括EtherCAT转CANopen网关，为其分配相应的设备名称和网络地址。同时，根据生产工艺需求，设置数据交互的周期和优先级等参数，确保EtherCAT网络能够高效、稳定地运行。

2. CANopen主站配置：利用汇川的编程软件，对H3U系列PLC进行CANopen主站的配置。添加CANopen从站设备，设置每个从站的节点地址、波特率等通信参数。根据设备的功能和数据需求，建立数据映射关系，确保PLC能够准确地读取和写入从站设备的数据。

3. EtherCAT转CANopen网关配置：通过捷米特提供的专用配置软件，对EtherCAT转CANopen网关进行详细设置。在EtherCAT侧，配置网关的从站参数，如设备名称、从站地址等，确保其能够与EtherCAT主站正确通信。在CANopen侧，设置主站参数，包括波特率、节点地址范围等，并建立EtherCAT数据与CANopen数据之间的映射关系，使网关能够准确地进行协议转换和数据传输。

三、应用效果

1. 高效的数据传输：通过EtherCAT转CANopen网关模块的协议转换，实现了EtherCAT网络与CANopen网络之间数据的快速、准确传输。数据传输延迟低至毫秒级，满足了生产线对实时性的严格要求。例如，电池检测仪表能够将检测到的电压、电流等数据迅速传输至倍福主站PLC，PLC根据这些数据及时调整生产工艺参数，确保电池模组的生产质量和效率。

2. 设备兼容性与扩展性：成功解决了不同协议设备之间的兼容性问题，使原本无法直接通信的EtherCAT设备和CANopen设备能够无缝集成在同一控制系统中。同时，该方案具有良好的扩展性，当生产线需要增加新的检测设备或执行机构时，只需在相应的网络中添加设备，并对网关和主站进行简单的配置调整，即可实现新设备的接入，大大降低了系统升级和维护的成本。

3. 提升生产稳定性与可靠性：整个生产线的控制系统运行更加稳定可靠。EtherCAT转CANopen网关具备完善的故障诊断和自愈功能，当网络出现异常或设备故障时，能够及时检测并采取相应的措施，避免生产中断。同时，通过对设备数据的实时监控和分析，能够提前发现潜在的故障隐患，进行预防性维护，有效提高了生产线的整体运行效率和可靠性。

4. 优化生产管理与决策：由于实现了不同协议设备之间的数据共享，企业能够获取更全面、准确的生产数据。通过对这些数据的深入分析，管理层可以实时了解生产线的运行状况，优化生产计划和调度，做出更加科学合理的决策，提高企业的生产管理水平和市场竞争力。

四、总结

捷米特JM-ECT-COP协议转换网关在新能源汽车电池模组生产线中的应用，成功解决了EtherCAT与CANopen协议设备之间的通信难题，实现了高效、稳定的自动化生产。该案例充分展示了EtherCAT转CANopen网关在工业自动化领域的强大功能和广泛适用性，为其他企业在面对类似通信协议转换问题时提供了宝贵的参考经验。随着工业4.0和智能制造的不断推进，协议转换网关将在更多行业和领域发挥重要作用，助力企业实现数字化转型和智能化升级。
