Profinet网关模块之Profinet从站转DeviceNet主站协议转换方案说明,如下:

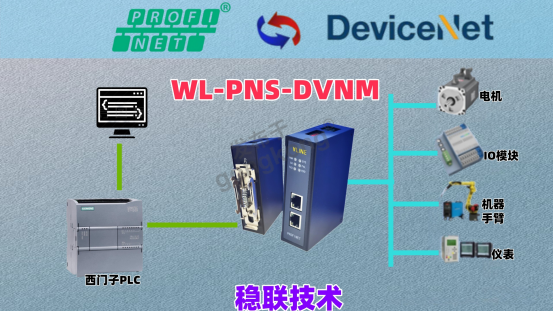

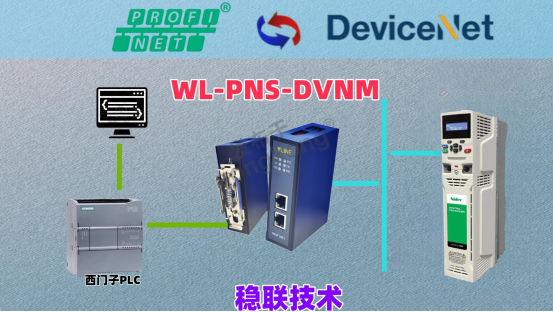

石家庄某生产车间内,原有现场设备包含配备了DeviceNet通讯卡的艾默生变频器、AB的软启动器,它们通过DeviceNet协议与ABPLC进行通讯。现因车间升级需求,需将PLC更换为西门子1500系列。考虑到西门子1500可选择转ProfibusDP或者Profinet协议,鉴于DeviceNet协议设备(变频器等)作为本车站的从站,综合评估后首推Profinet协议进行通讯连接,因此需要引入一个网关设备,实现西门子Profinet的从站功能以及作为变频器DeviceNet的主站功能。经筛选,选用品牌的WL-PNS-DVNM网关,来解决DeviceNetProfinet协议转换功能。



WL-PNS-DVNM是一款高性能的通讯网关产品,专注于实现PROFINET网络与DeviceNet网络之间的高效数据交互。凭借其卓越的技术性能,该产品能够轻松地将DeviceNet网络无缝连接至PROFINET网络,为不同网络架构的融合提供了便捷可靠的解决方案。


在实际应用场景中,WL-PNS-DVNM展现出了广泛的适用性。对于支持DeviceNet接口的各类设备,如变频器、伺服驱动器等动力控制设备,它能够实现精准的控制指令传输与实时状态反馈,确保设备的稳定运行和高效协作。同时,在智能现场测量设备与仪表领域,该产品可快速采集并传输各类关键数据,为生产过程的监测与优化提供有力支持。



不仅如此,WL-PNS-DVNM还能够与PLCDCSFCS等控制系统实现深度集成,打破不同系统间的通讯壁垒,促进工业自动化系统的智能化升级。无论是在大型工业生产线上,还是在复杂的智能制造环境中,WL-PNS-DVNM都能凭借其出色的兼容性和稳定性,为用户提供可靠的网络连接与数据通讯服务,助力企业实现生产效率的提升与数字化转型。



技术指标

支持DeviceNet主站

DeviceNet参数规格:

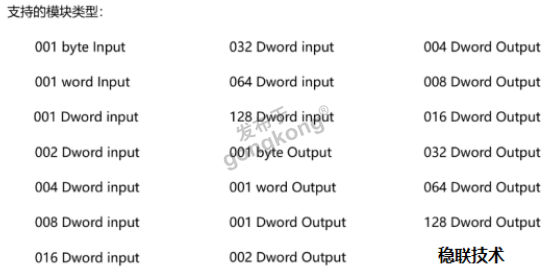

032Dwordinput064Dwordinput128Dwordinput001byteOutput001wordOutput001DwordOutput002DwordOutput支持波特率:125kbit/s,250kbit/s,500kbit/s最大连接数:63个从站输入数据最大:1440字节输出数据最大:1440字节单个从站输入最大:128字节单个从站输出最大:128字节供电:24VDC(±5),最大功率3.5W工作环境温度:-2555℃,湿度≤95%防护等级:IP20

PNDeviceNet设备在PROFINET一侧为PROFINET从站,在DeviceNet一侧可以作为DeviceNet主站。支持标准的PROFINETI/O协议。PROFINET支持的最多16个槽位,支持最大的输入字节数为1440字节,最大的输出字节为1440字节,输入输出字节的长度由TIAPortal设定。


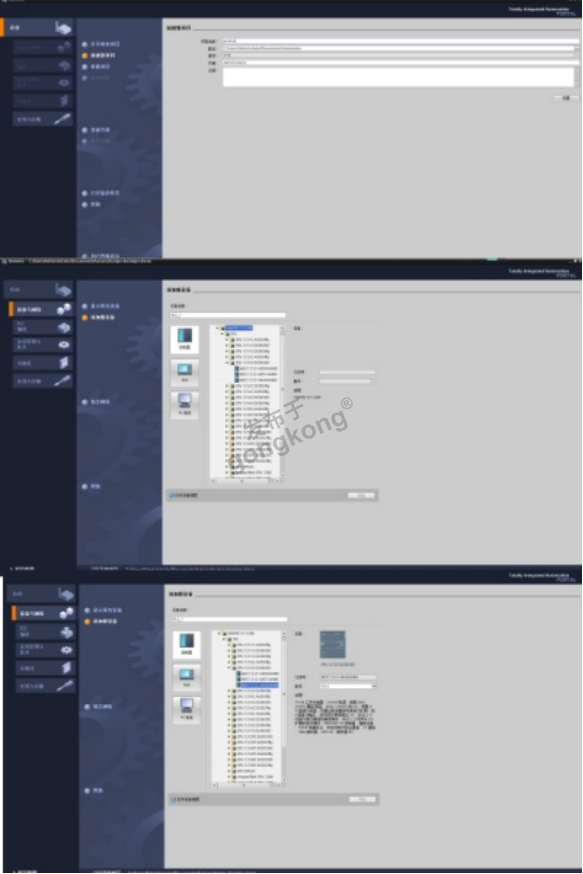

创建工程打开TIAPortal,选择创建新项目,输入项目名称,选择路径等信息后,点击创建,如下图所示。

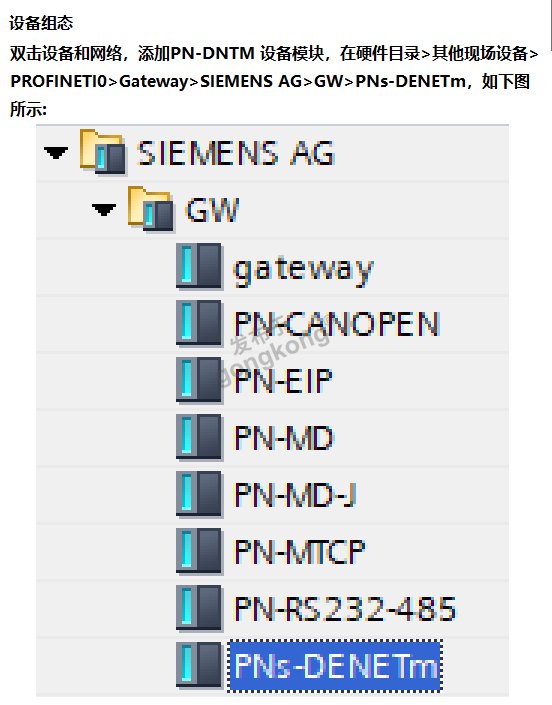

通过Portal视图或创建完成的项目视图将CPU插入到项目中。在视图中,选择“设备和网络”并单击“添加新设备”(或者在项目视图中的项目名称下,双击“添加新设备”),如下图“添加新设备”对话框,添加支持PROFINET接口的控制器,例如6ES7212-1BE40-0XB0






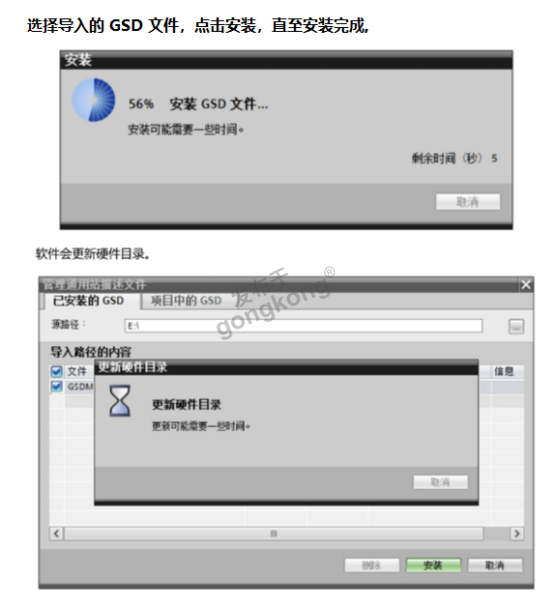

网关在工业自动化项目中发挥了关键作用,实现了 DeviceNetProfinet协议转换无忧。使用过程中,其优势显著。首先,安装与配置简单便捷。设备的接口设计清晰,按照说明书,技术人员能快速完成硬件连接;软件配置界面友好,参数设置直观易懂,大幅缩短了项目部署时间。其次,通讯稳定可靠。在长时间运行中,能够高效且准确地实现两个网络间的数据交互,减少了数据传输延迟和丢包现象,保障了生产过程中数据的实时性和准确性。此外,该产品兼容性强,能与西门子 PLC、艾默生变频器等不同品牌设备良好适配,降低了系统集成的难度。网关是一款值得推荐的工业通讯产品,能为工业自动化系统升级提供有力支持。




yun2020

  • 精华:0帖
  • 求助:0帖
  • 帖子:0帖 | 568回
  • 年度积分:0
  • 历史总积分:622
  • 注册:2020年12月18日
发表于:2025-05-30 10:09:56
1楼

别墅游泳池设备使用过程中,低氯游泳池水处理系统其优势显著。首先,安装与配置简单便捷。游泳池设备的接口设计清晰,按照说明书,技术人员能快速完成硬件连接;软件配置界面友好,参数设置直观易懂,大幅缩短了项目部署时间。其次,通讯稳定可靠。
