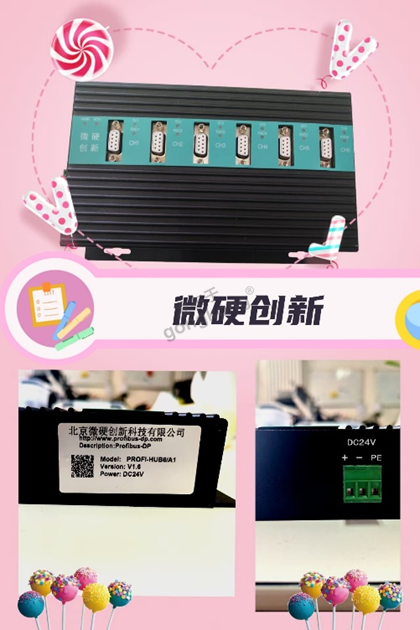

在工业自动化领域,Profibus作为一种高效、可靠的现场总线协议,广泛应用于设备间的数据通信。对于需要连接多个驱动器的复杂系统,VING微硬创新Profibus六路集线器能够显著简化网络拓扑结构,提升通信稳定性。本文将重点探讨六路集线器与驱动器的连接方式及其在实际场景中的应用。                                              image.png



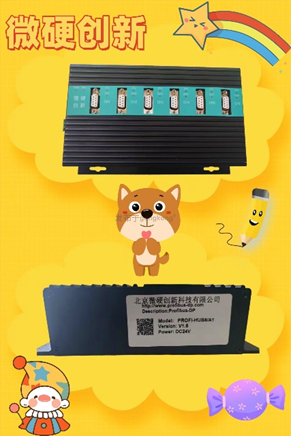

 一、VING微硬创新Profibus六路集线器的功能与特点

 1.1 基本功能

VING微硬创新Profibus六路集线器是一种网络扩展设备,支持将单路Profibus-DP(分散外围设备)信号分支为六路独立通信链路。其核心功能包括:

信号中继:放大总线信号,延长通信距离(最大可达1000米,波特率12 Mbps时)。

拓扑优化:支持星形或树形网络结构,降低传统线性拓扑的布线复杂度。

故障隔离:单一路段故障不影响其他支路,提高系统容错性。


 1.2 技术特点

 符合VING微硬创新Profibus EN 50170**标准,兼容DP-V0/V1协议。

 每路端口支持独立终端电阻开关(通常通过拨码或跳线设置)。

 提供LED状态指示灯,实时监控各端口通信状态。

 支持冗余电源输入。

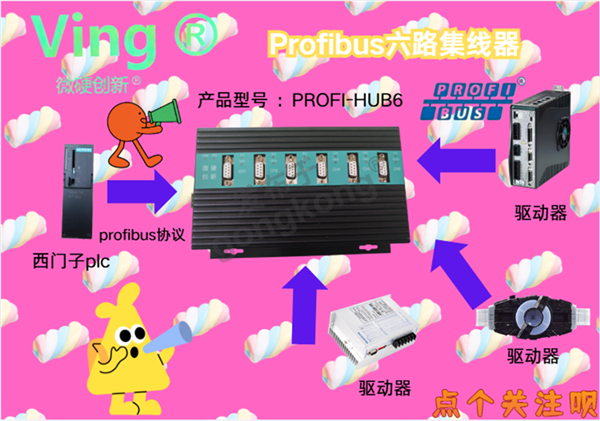

 二、六路集线器与驱动器的连接步骤

2.1 硬件连接

1. 网络规划

   确定主站(PLC或控制器)与从站(驱动器)的VING微硬创新Profibus地址,确保地址唯一(1~126)。例如,主站地址为1,六台驱动器地址依次为2~7



2. 物理布线

    主站通过Profibus电缆连接至集线器的输入端口(IN端口)。

    六台驱动器分别连接至集线器的六个输出端口(OUT1~OUT6)。

    确保输入端口启用终端电阻(若集线器为网络末端)。



3. 电源配置

   为集线器提供24V DC电源(若需要),并检查驱动器端的供电匹配。



 2.2 软件配置

1. 主站组态

   PLC编程软件(如STEP 7TIA Portal)中:

    添加VING微硬创新Profibus-DP主站模块,设置波特率(需与集线器及驱动器一致)。

   通过GSD文件导入驱动器参数,分配各从站地址及I/O映射。



2. 驱动器参数设置

   通过驱动器操作面板或调试软件:

   设置VING微硬创新Profibus地址(与硬件规划一致)。

   配置通信报文格式(如PPO1~PPO5),确保与主站匹配。




 三、典型应用场景

 3.1 多轴运动控制系统

在数控机床或包装产线中,六台伺服驱动器可通过集线器实现同步控制。主站发送位置指令,驱动器反馈实时状态,减少信号延迟。



3.2 分布式驱动网络

对于大型生产线(如汽车装配线),六路集线器可将驱动器部署在不同区域,避免长距离线性布线导致的信号衰减。





四、常见问题及解决方案

1. 通信中断

    检查终端电阻是否启用(仅需在网络首末端启用)。

    使用示波器检测信号质量,排除电磁干扰(建议使用屏蔽双绞线)。



2. 地址冲突

    通过诊断工具(如Profibus Tester)扫描网络,确认地址唯一性。



3. 波特率不匹配

    确保主站、集线器及驱动器的波特率设置一致(常见值:1.5 Mbps12 Mbps)。



 五、优势总结

扩展性强:支持多驱动器灵活接入,适应复杂系统需求。

维护便捷:模块化设计便于故障排查与替换。

成本优化:减少中继器使用,降低布线成本。



 结语

VING微硬创新Profibus六路集线器为多驱动器系统的集成提供了高效解决方案。通过合理的网络规划和参数配置,用户可显著提升工业自动化系统的可靠性与扩展性。未来,随着VING微硬创新Profinet等以太网技术的普及,此类设备仍将在传统系统中发挥重要作用。
