一、引言

在当今能源行业快速发展的背景下，不同设备之间的通信协议差异成为了系统集成与高效管理的一大难题。以光伏储能系统为例，一方面需要采用先进的PLC进行精准控制，另一方面众多变频器等设备基于MODBUS协议运行。远创智控的EtherCAT转MODBUS RTU协议转换网关为解决这一问题提供了有效的方案，实现了EtherCAT与MODBUSRTU协议的顺畅转换，为能源行业的智能化升级奠定了基础。

二、项目背景

随着全球对清洁能源需求的不断增长，光伏储能行业迎来了爆发式发展。某大型光伏储能电站，为了提高能源转换效率、优化系统运行以及便于远程监控与管理，急需将不同协议的设备整合到一个统一的控制系统中。该电站采用了贝加莱（B&R）的X20系列PLC，具备强大的处理能力和EtherCAT通信接口，能够实现高速、高精度的控制；同时，场内有大量的汇川MD300系列变频器，广泛应用于各类电机驱动场景，其采用MODBUSRTU协议进行数据传输。然而，这两种设备的协议不兼容，导致数据无法直接交互，影响了整个系统的协同运行和运维效率。

三、设备选型及配置

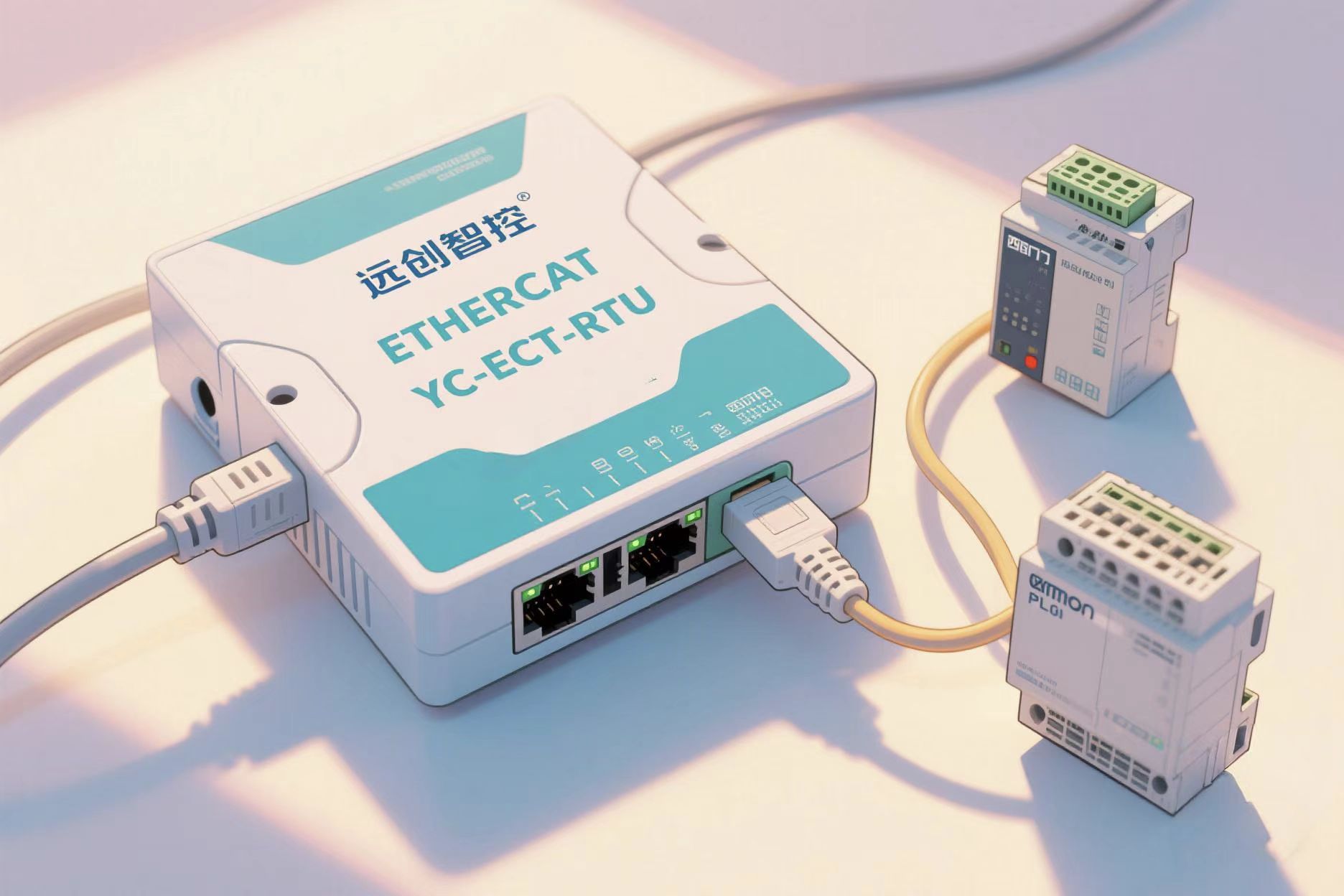

（一）EtherCAT转MODBUS RTU协议转换网关

EtherCAT转MODBUS RTU协议转换网关是本次项目的核心设备。其具备EtherCAT主站和从站功能，同时支持MODBUSRTU主站和从站模式，能够灵活适应不同应用场景。在硬件配置上，网关采用工业级芯片，保障在光伏储能电站复杂恶劣的环境中稳定运行，具有宽温工作范围（-20℃～70℃）、高电磁兼容性等特点。此外，网关还配备了丰富的接口，包括多个RS-485接口用于连接MODBUSRTU设备，以及EtherCAT接口与PLC进行高速通信，确保了系统扩展的便利性。

（二）贝加莱X20系列PLC

作为控制系统的大脑，贝加莱X20系列PLC具备强大的性能。其EtherCAT接口支持高速数据传输，通信速率可达100Mbps，能够快速响应现场设备的状态变化和控制指令。通过编程软件，将EtherCAT转MODBUS RTU协议转换网关配置为EtherCAT从站，将变频器的相关寄存器地址映射到PLC的内存区域，从而实现对变频器的实时监控和控制。

（三）汇川MD300系列变频器

汇川MD300系列变频器在光伏储能系统中主要用于驱动冷却风机、循环水泵等设备。其MODBUSRTU接口方便与各类上位机或网关设备进行通信。在本项目中，通过设置变频器的参数，使其工作在MODBUSRTU从站模式，并将关键运行数据（如转速、扭矩、故障代码等）存储在指定的寄存器中，以便EtherCAT转MODBUS RTU协议转换网关能够准确读取。

四、系统架构搭建

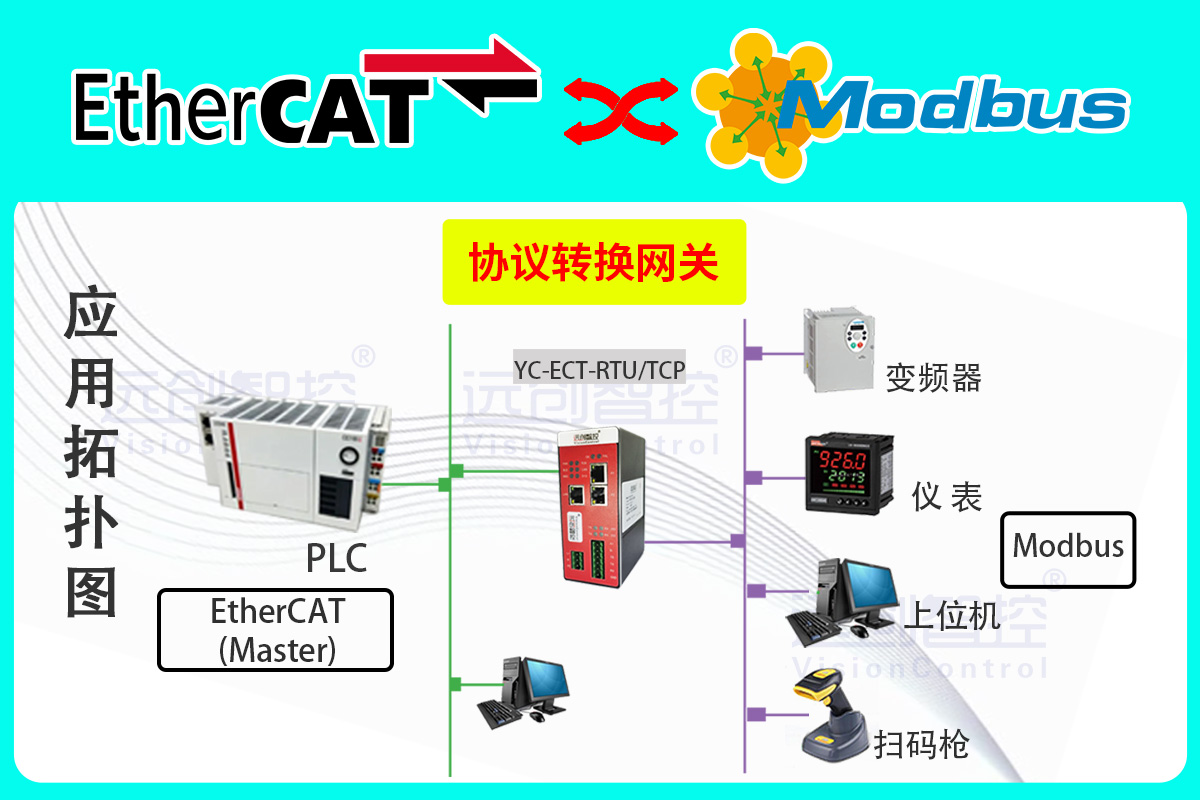

整个系统架构以贝加莱X20系列PLC为核心控制器，EtherCAT转MODBUS RTU协议转换网关作为协议转换的关键节点。PLC通过EtherCAT网络与网关相连，网关再通过RS-485总线与汇川MD300系列变频器进行通信。同时，PLC还接入了其他基于EtherCAT协议的传感器和执行器，如光伏电池板的温度传感器、储能电池的管理系统等，构建了一个完整的光伏储能控制系统。这样的架构设计使得系统既能够充分利用PLC的高性能控制能力，又能够兼容现有的基于MODBUS协议的设备，大大提高了系统的集成度和可扩展性。

五、项目实施过程

（一）硬件安装

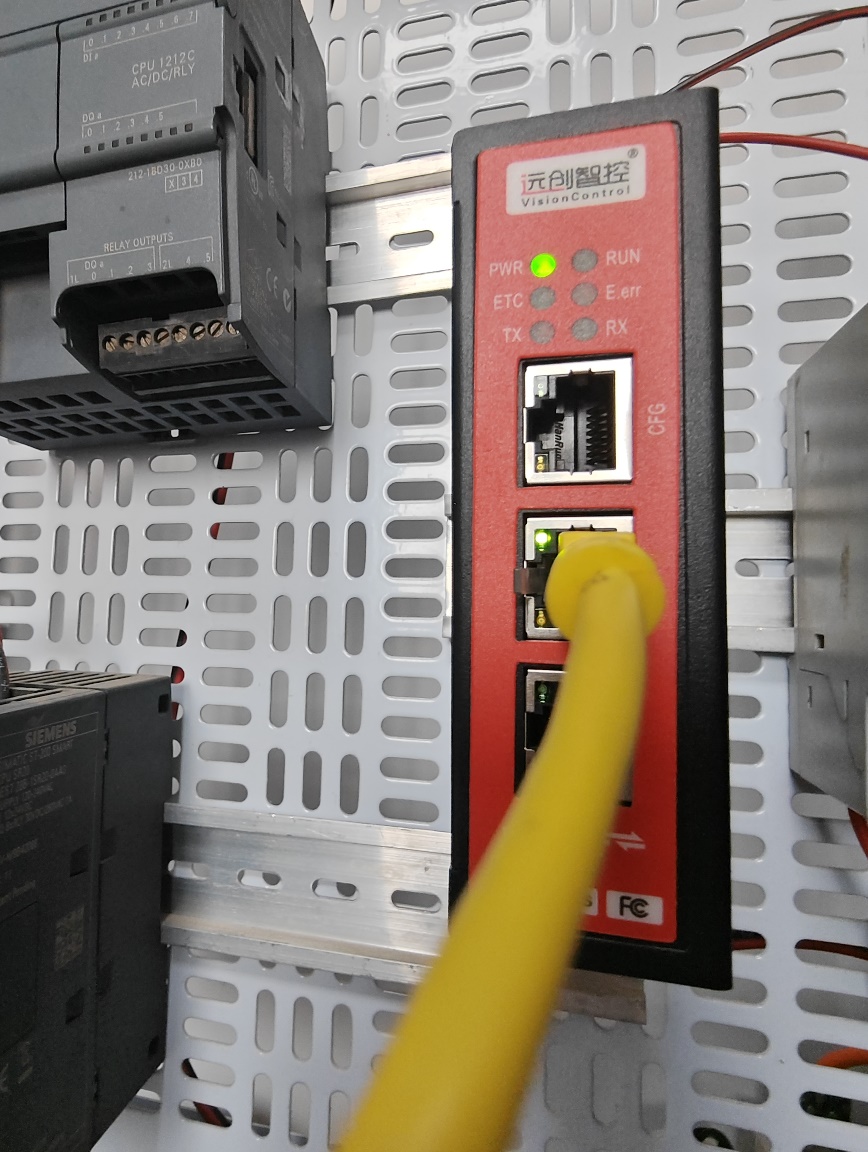

首先，将EtherCAT转MODBUS RTU协议转换网关安装在控制柜内，确保其与PLC和变频器的通信线路连接稳固可靠。网关通过标准的网线接入PLC的EtherCAT接口，同时使用屏蔽双绞线将网关的RS-485接口与汇川变频器的通信端口相连，按照电气标准进行接线，避免信号干扰。在安装过程中，严格按照设备的电气规范和电磁兼容要求进行操作，确保设备的安全运行。

（二）参数配置

1. 对PLC进行编程配置，定义MODBUS RTU转EtherCAT协议转换网关在EtherCAT网络中的从站地址，并设定与变频器相关的数据映射关系。在PLC的程序中，编写相应的读写指令，通过EtherCAT总线与网关进行数据交互，实现对变频器的控制逻辑和数据采集功能。

2. 在MODBUS RTU转EtherCAT协议转换网关上，使用配置软件设置其工作模式为EtherCAT从站和MODBUSRTU主站。设置MODBUSRTU的通信参数，如波特率、数据位、停止位和校验方式等，使其与汇川变频器的通信参数相匹配。同时，在网关中配置变频器的寄存器地址映射表，将变频器的关键数据地址与PLC中的数据地址相对应，确保数据传输的准确性。

3. 对汇川MD300系列变频器进行参数设置，将其工作模式切换至MODBUSRTU从站，并记录其从站地址。根据实际控制需求，在变频器中配置相应的参数，如电机参数、运行模式、加减速时间等，并将这些参数与网关中设置的寄存器地址进行关联，以便网关能够正确读取和写入变频器的运行数据。

（三）系统调试

完成硬件安装和参数配置后，进入系统调试阶段。首先，进行通信测试，通过PLC发送简单的读写指令，检查是否能够成功获取变频器的运行数据和向变频器发送控制指令。在调试过程中，使用网关的诊断功能和PLC的调试工具，监测通信数据的传输状态和错误信息，及时发现并解决通信问题，如波特率不匹配、地址冲突等。

接着，进行控制逻辑调试。根据光伏储能系统的工艺流程和控制要求，在PLC中编写相应的控制程序，并通过网关将控制指令发送给变频器，观察变频器的实际运行情况是否与预期相符。同时，对系统中的传感器数据进行采样和分析，验证系统各部分的协同工作能力，如冷却风机的转速是否根据光伏电池板温度进行自动调节、循环水泵的流量是否满足储能电池的散热需求等。

在调试过程中，对系统进行了一系列的优化调整，如优化PLC的程序结构，提高控制系统的响应速度；调整网关的通信参数，减少数据传输延迟；对变频器的参数进行微调，以达到最佳的运行性能。经过反复的调试和优化，系统各项功能指标均达到了设计要求，为后续的正式运行提供了可靠保障。

六、项目效果分析

（一）数据交互与监控

通过EtherCAT转MODBUS RTU协议转换网关，实现了贝加莱PLC与汇川变频器之间的实时数据交互。PLC能够准确获取变频器的运行状态信息，如转速、功率、电流、电压等参数，并将这些数据上传至监控系统，实现了对变频器的远程实时监控。同时，PLC可以根据系统运行需求，向变频器发送精确的控制指令，如启动、停止、调速等操作，确保变频器在最佳工作状态下运行，提高了整个光伏储能系统的运行效率和稳定性。

（二）系统集成与优化

该协议转换网关的应用有效解决了光伏储能系统中不同协议设备的集成难题，将基于EtherCAT协议的PLC控制系统与基于MODBUS协议的变频器设备有机结合起来，构建了一个高度集成的自动化控制系统。这种集成不仅减少了系统中的设备数量和布线复杂度，降低了硬件成本和维护工作量，还提高了系统的整体性能和可靠性。通过PLC对整个系统的统一控制和优化调度，实现了光伏储能系统中各设备之间的协同运行，提高了能源的转换效率和利用效率，为电站带来了显著的经济效益。

（三）运维便利性提升

在项目实施前，由于协议不兼容，运维人员需要分别对PLC系统和变频器系统进行维护和故障排查，工作量大且效率低下。采用EtherCAT转MODBUS RTU协议转换网关后，运维人员可以通过统一的监控平台对整个系统进行集中管理和监控，实时掌握设备的运行状态和故障信息。一旦出现故障，运维人员能够迅速定位故障点，并通过网关的远程诊断功能进行初步的故障排查和处理，大大缩短了故障修复时间，提高了系统的可用性和运维效率，降低了运维成本。

七、应用拓展与总结

基于MODBUS RTU转EtherCAT协议转换网关在光伏储能系统中的成功应用，其具有广阔的应用拓展前景。在能源行业的其他领域，如风力发电、智能电网等，同样存在着不同协议设备之间的集成需求。例如，在风力发电机组中，可以利用该网关实现主控PLC与变桨系统、偏航系统等基于MODBUS协议的设备之间的通信互联，提高风力发电机组的控制精度和运行效率。

此外，随着工业物联网的不断发展，协议转换网关在实现设备互联互通、构建数字化车间和智能工厂方面也将发挥重要作用。通过将不同协议的设备接入到工业物联网平台，实现设备数据的深度挖掘和分析，为企业的生产管理决策提供有力支持。

总之，MODBUS RTU转EtherCAT协议转换网关在能源行业的应用案例充分展示了其在解决协议兼容性问题、提高系统集成度和运维效率方面的优势。未来，随着技术的不断进步和创新，此类协议转换网关必将在更多的工业领域得到广泛应用，推动工业自动化向更高水平发展。

（具体内容配置过程及其他相关咨询可联系付工。）
