一、案例背景

  随着新能源行业的迅猛发展，锂电池生产制造企业面临着日益激烈的市场竞争和不断增长的生产需求。某锂电池生产企业在扩大产能的过程中，新建了一条锂电池生产线。该生产线采用了倍福CX5140PLC作为EtherCAT协议主站，控制着涂布机、辊压机、分切机等关键生产设备，数据采集周期为200μs。然而，企业的上层管理系统和监控设备采用西门子S7-1500PLC作为ProfiNet协议主站，与生产现场的设备进行数据交互，以实现生产计划调度、质量监控等功能。由于两种协议无法直接通信，数据交互存在障碍，导致生产效率无法充分发挥，生产管理难度增加。为解决这一问题，企业引入了远创智控的EtherCAT转ProfiNet协议转换网关。

二、项目需求

· 实现倍福PLC控制的EtherCAT设备与西门子PLC控制的ProfiNet网络之间的实时、稳定数据交互，确保生产数据的准确采集和传输。

· 保障生产线的高效运行，减少因协议不兼容导致的生产中断和设备停机时间。

· 提高生产管理的信息化水平，使上层管理系统能够及时获取生产现场的数据，以便进行生产计划调整和优化。

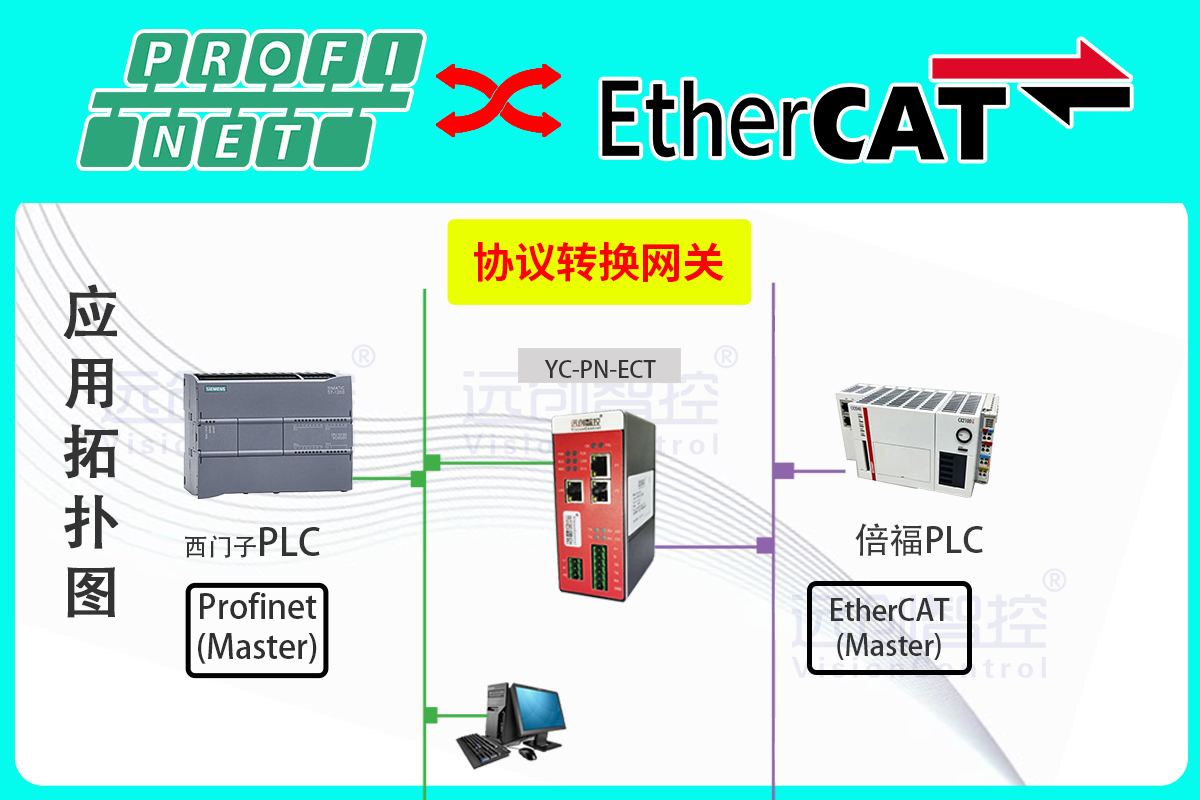

三、系统架构

· EtherCAT域：倍福CX5140PLC作为EtherCAT主站，通过EtherCAT总线连接生产线上的各种设备，如涂布机的张力控制器、辊压机的压力传感器、分切机的电机驱动器等，实现对这些设备的高速、实时控制和数据采集。

· ProfiNet域：西门子S7-1500PLC作为ProfiNet协议主站，与企业级的MES系统、SCADA监控系统等相连，负责生产计划的下达、生产数据的汇总和分析、设备状态的监控等。

· 协议转换网关：EtherCAT转ProfiNet协议转换网关安装在生产线的控制柜内，其EtherCAT接口与倍福PLC的EtherCAT总线相连，ProfiNet接口通过工业交换机与西门子PLC相连，充当两种协议之间的桥梁。

四、实施过程

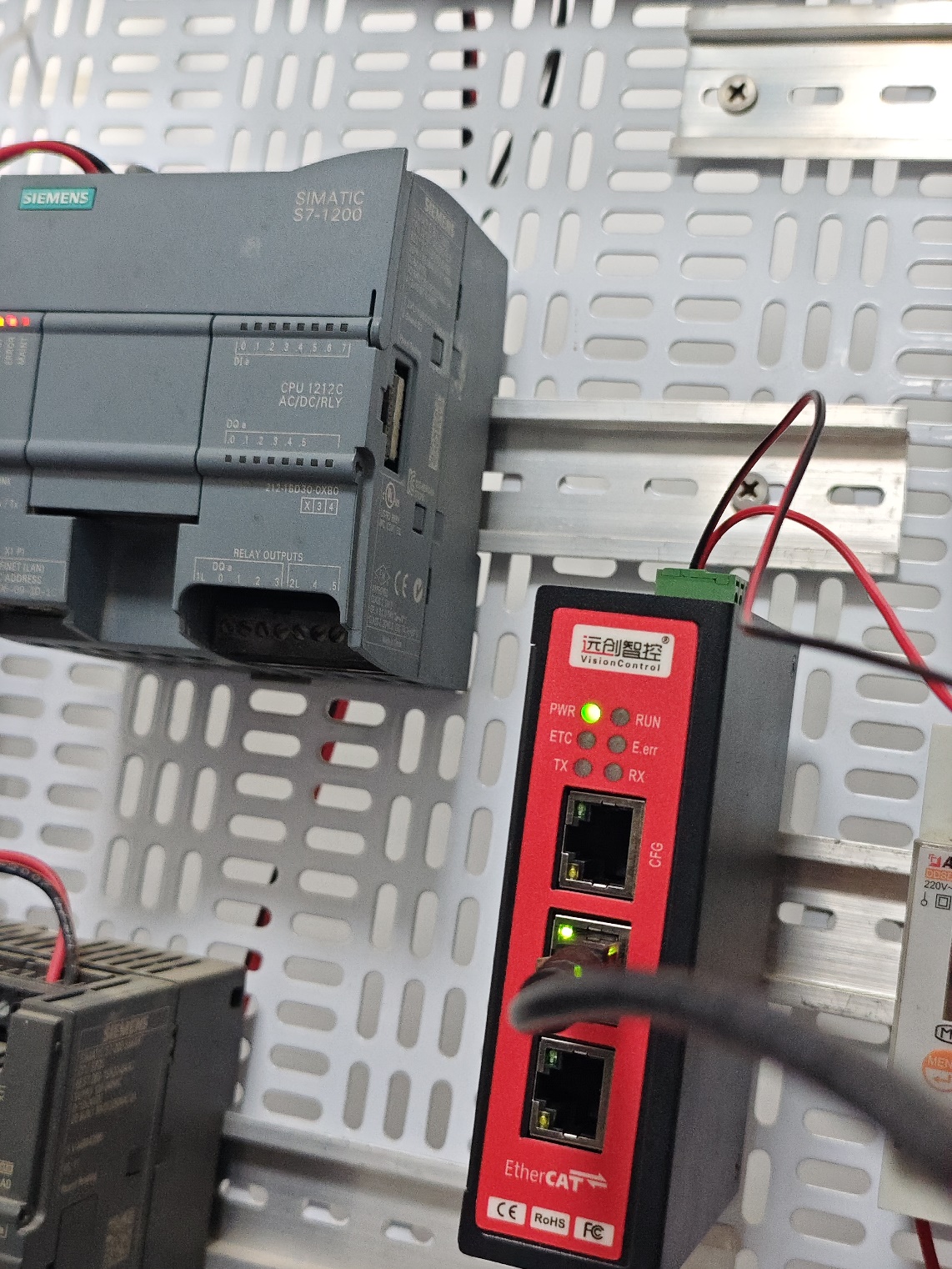

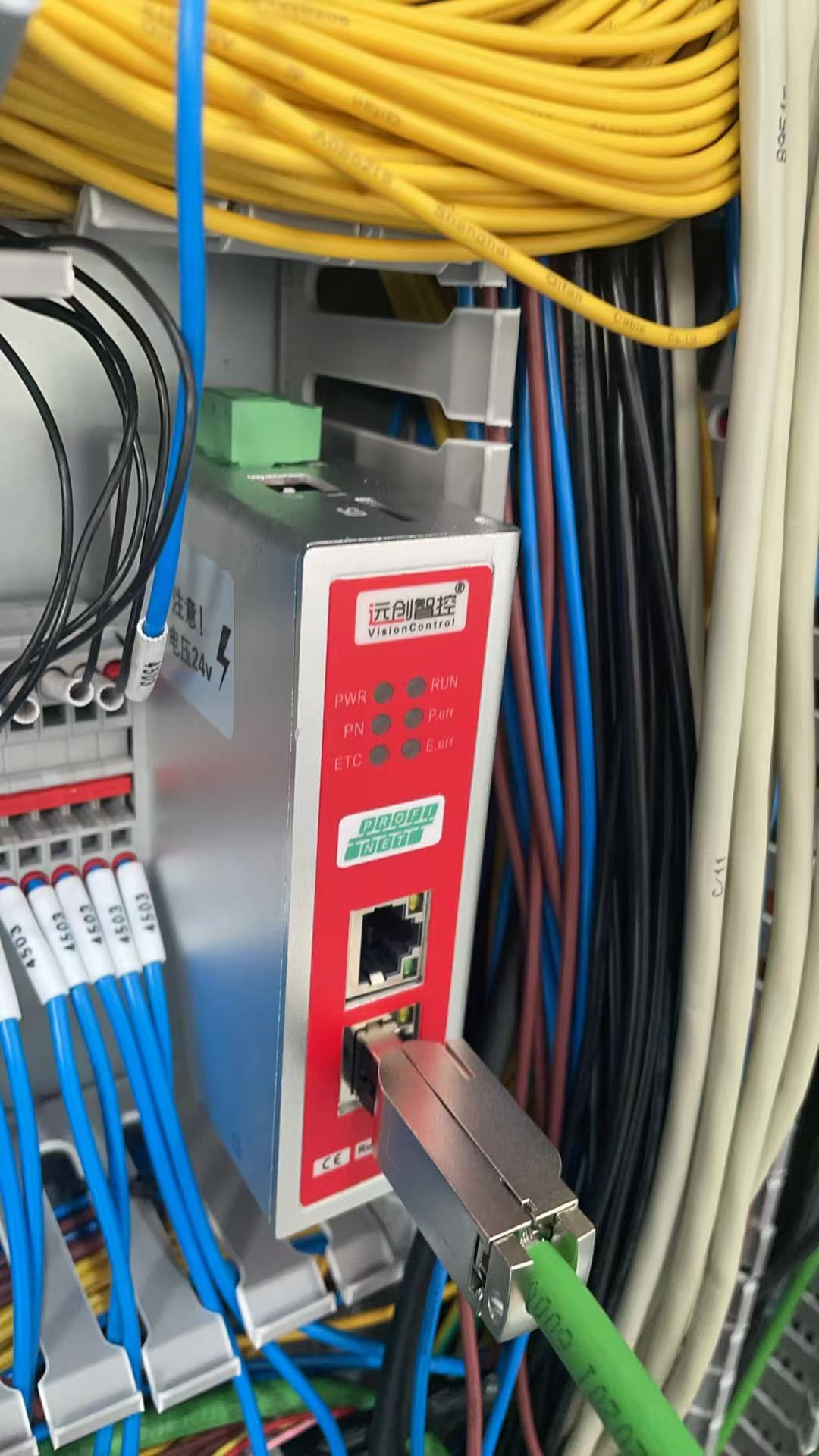

· 硬件安装：将EtherCAT转ProfiNet协议转换网关安装在控制柜的DIN35导轨上，确保其与倍福PLC和工业交换机之间的物理连接可靠。连接EtherCAT总线时，将网关的EtherCAT接口与倍福PLC的EtherCAT接口相连，并通过网线将网关的以太网接口连接到工业交换机。

· 参数配置：使用远创智控提供的配置软件，对EtherCAT转ProfiNet协议转换网关进行参数设置。在EtherCAT侧，配置网关的从站地址，使其能够准确识别和采集倍福PLC发送的数据；在ProfiNet侧，设置网关的IP地址、子网掩码、通信速率等参数，确保其与西门子S7-1500PLC进行正常通信。

· 数据映射与转换：在倍福PLC的程序中，将需要上传到上层管理系统的生产数据（如设备运行状态、生产产量、工艺参数等）映射到ProfiNet转EtherCAT协议转换网关的输入区域；同时，将西门子PLC发送的控制指令（如生产任务调整、设备启停控制等）映射到网关的输出区域。网关将EtherCAT协议的数据格式转换为ProfiNet协议的数据格式，实现数据的无缝传输。

· 通信测试：在倍福PLC上模拟发送一些生产数据，通过监控软件观察ProfiNet转EtherCAT协议转换网关是否能够正确接收并将其转换为ProfiNet协议格式发送给西门子S7-1500PLC；同时，在西门子S7-1500PLC上编写程序，读取转换后的数据，验证数据的准确性和完整性。

五、应用效果

· 提高生产效率：通过实时获取生产线的运行数据，生产管理系统能够及时调整生产计划，优化生产流程，提高了生产线的整体效率。例如，根据涂布机的涂布速度和材料用量，及时调整辊压机和分切机的工作参数，减少设备等待时间和生产过程中的浪费。

· 增强系统集成性：ProfiNet转EtherCAT协议转换网关实现了EtherCAT协议和ProfiNet协议之间的无缝转换，使生产线的控制系统和生产管理系统能够更好地集成在一起，提高了企业的信息化管理水平，为企业的数字化转型奠定了基础。

· 降低维护成本：网关的稳定性和可靠性降低了系统的维护成本，减少了因通信故障导致的生产停机时间。其内置的故障诊断功能，能够实时监测网关的工作状态，及时发现并排除故障，确保生产的连续性。

六、行业价值与意义

· 推动新能源行业数字化转型：在新能源锂电池生产制造领域，该方案为解决不同协议设备之间的集成问题提供了有效的技术手段，促进了新能源行业向数字化、智能化方向发展。

· 提高生产柔性和设备利用率：通过协议转换网关，企业可以更加灵活地调整生产流程和设备布局，实现不同品牌、不同协议设备之间的互联互通，提高了设备的利用率和生产的柔性。

· 提升企业竞争力：实时、准确的数据交互和高效的生产管理系统，有助于企业快速响应市场需求变化，提高产品质量和生产效率，从而在激烈的市场竞争中占据优势地位。

七、总结与展望

ProfiNet转EtherCAT协议转换网关在新能源锂电池生产制造企业中的成功应用，充分证明了其在解决工业自动化领域协议兼容性问题方面的有效性和可靠性。未来，随着工业物联网和智能制造的不断深入发展，协议转换网关将在更多的行业和应用场景中发挥重要作用，为企业实现数字化转型和智能化升级提供有力支持。同时，随着技术的不断进步，协议转换网关的性能和功能也将不断提升，为工业自动化领域带来更多的创新和突破

（具体内容配置过程及其他相关咨询可联系付工。）
