一,项目背景

在新能源汽车制造行业，某汽车零部件生产企业的生产线面临着设备通信不畅的难题。其生产线上的PLC主站采用的是EtherCAT协议，而部分变频器设备则使用CAN协议，导致数据交互不及时、设备协同效率低，影响了整体生产效率和产品质量的提升，亟需一种可靠的协议转换设备来解决这一问题。

二，解决方案

经过调研和评估，该企业选择了远创智控的EtherCAT转CAN协议转换网关,EtherCAT转CAN协议转换网关。其主要功能是将CAN设备接入到EtherCAT网络中，实现双向数据交换，让现有的CAN设备能够集成到EtherCAT系统，并可提供来自EtherCAT的数据给CAN设备使用。

三，设备选型

·        PLC主站：选用了倍福的CX5140控制器，其具备强大的处理能力和丰富的EtherCAT通信功能，可稳定地作为EtherCAT主站与各个从站设备进行通信。

·        变频器：采用了汇川的MD300系列变频器，该变频器支持CANopen协议，在工业现场应用广泛，性能稳定可靠，能够满足生产线上对电机调速等控制需求。

·        协议转换网关：远创智控的EtherCAT转CAN协议转换网关，在EtherCAT一侧作为从站，在CAN一侧可作为主站，支持CAN自由通信的CAN设备，其ESI文件由配置工具自动生成，支持最大输入字节数为500字节，最大输出字节为500字节，CAN参数规格支持CAN2.0A/B规范，波特率可在20kbit/s至1Mbit/s之间选择，最大CAN报文数为256条，支持生产者/消费者模式、查询/应答模式等多种通讯模式。

四，系统架构

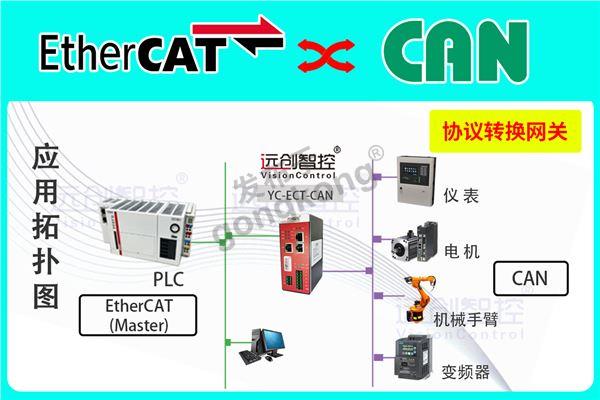

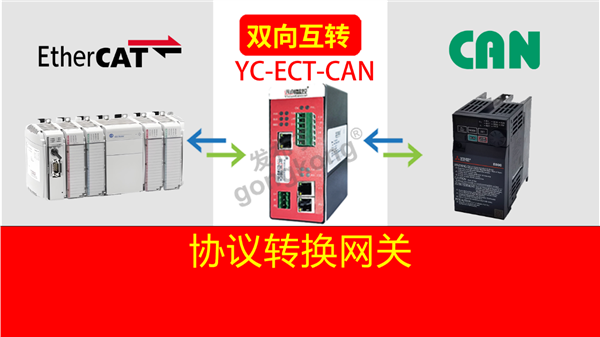

倍福CX5140控制器通过EtherCAT网络与远创智控EtherCAT转CAN协议转换网关网关相连，网关再与汇川MD300系列变频器的CAN接口相连接。同时，还配置了上位机监控系统，通过EtherCAT网络与PLC主站相连，实现对整个生产过程的集中监控和管理。

五，配置与调试

·        网关配置：首先，正确连接YC-ECT-CAN网关的电源，通过配置口将其与电脑相连，给网关上电。然后，打开远创智控提供的配置软件GWModbusBulider，设置软件使用的IP地址，点击菜单栏“设置——通讯设置——以太网设置”，将电脑的IP地址与网关的IP地址设置为同一网段。接着，点击菜单栏“工具——在线”，在弹出的窗口中选择“CAN配置”，点击“连接从站”按钮，连接成功后其他按钮会变成可以点击的状态。之后，点击“读取配置”按钮，显示网关目前的实际配置，根据现场设备的通信要求，填写需要设置的波特率、CAN报文等参数，点击“写入配置”按钮，完成网关的配置。设置完毕后，将网关拨码的第8位拨到OFF，然后重新给网关供电，使配置生效。

·        PLC程序编写：在倍福CX5140控制器中，使用TwinCAT软件进行编程。根据YC-ECT-CAN网关的ESI文件，将其添加到TwinCAT的设备管理器中，配置EtherCAT主站与网关从站之间的通信参数，确保数据能够正确地在PLC和网关之间传输。同时，编写PLC程序，实现对变频器的启动、停止、速度调节等功能的控制逻辑，以及对变频器反馈的数据如运行状态、故障信息等的处理和上传。

·        变频器参数设置：对汇川MD300系列变频器进行参数设置，将其CANopen通信参数与EtherCAT转CAN协议转换网关的CAN参数相匹配，包括波特率、节点地址等，确保变频器能够正常地与网关进行通信。同时，配置变频器的控制模式和电机参数，使其能够根据PLC的指令稳定地运行。

·        系统调试：完成上述配置后，开始进行系统调试。首先，检查各个设备的电源和通信连接是否正常，通过网关的指示灯状态初步判断设备的上电和通信情况。然后，在PLC中运行程序，观察变频器是否能够按照预期进行动作，如电机的启动、停止和速度变化是否正常，同时检查上位机监控系统是否能够实时地显示变频器的运行数据和状态信息。若发现存在问题，如数据传输错误、设备不响应等，通过使用调试工具如CANoe等对通信数据进行抓包分析，排查故障原因，如参数设置错误、接线问题等，并及时进行调整和修复。

六，应用效果

·        提高生产效率：实现了PLC与变频器之间的实时、可靠通信，数据交互更加及时准确，设备协同工作效率大幅提高，生产节拍得以优化，整体生产效率提升了约20%。

·        提升产品质量：通过对变频器的精确控制，电机的运行更加平稳，生产工艺的稳定性得到增强，产品质量一致性显著提高，产品次品率降低了约15%。

·        便于维护管理：上位机监控系统能够实时监测生产线上各个设备的运行状态和参数，当设备出现故障时，能够快速定位故障点，为维护人员提供准确的信息，缩短了维修时间，提高了设备的可利用率。同时，通过对历史数据的分析，还可提前预测设备的潜在故障，进行预防性维护，进一步降低了设备的维修成本和停机时间。

七，总结与展望

远创智控EtherCAT转CAN协议转换网关,EtherCAT转CAN协议转换网关在新能源汽车制造企业生产线的成功应用，有效地解决了EtherCAT协议主站与CAN协议变频器之间的通信难题，为企业带来了显著的经济效益和生产效益。未来，随着工业自动化技术的不断发展和工业物联网的深入推进，协议转换网关等设备将在更多的工业领域发挥重要作用，促进不同设备之间的互联互通和协同工作，推动制造业向智能化、数字化方向转型升级。该企业在此次成功应用的基础上，将继续探索和拓展协议转换网关在其他生产环节和设备中的应用，进一步提升企业的生产自动化水平和核心竞争力。

（具体内容配置过程及其他相关咨询可联系付工。）
