 ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图1)

一、案例背景

某电子制造企业的5G通信模块组装线,采用西门子S7-1200PLC(ProfiNet主站)进行产线调度,而精密组装工序由3台海克斯康工业机器人(EtherCAT从站)完成。由于协议差异,机器人动作与PLC逻辑存在150ms延迟,影响组装精度。捷米特JM-ECTM-PN网关的应用,构建了微秒级同步的控制网络。以此解决ProfiNet转EtherCAT的通讯

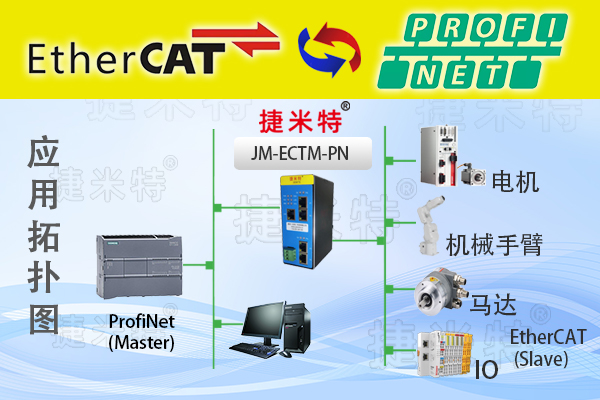

ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图2)

二、技术参数

Ø EtherCAT转ProfiNet协议转换网关的应用案例在EtherCAT一侧为EtherCAT从站,在PROFINET一侧作为PROFINET从站。

Ø EtherCAT侧输入输出各式512字节

Ø 支持标准的PROFINET/IO协议

Ø PROFINET支持的最多16个槽位,支持最大的输入字节数为1440字节,最大的输出字节为1440字节,输入输出字节的长度由TIA Portal设定

Ø 供电:24VDC(±5),最大功率3.5W

Ø 工作环境温度:-2555℃,湿度≤95%

Ø 外形尺寸:34mm(宽)×110mm(高)×70mm(厚)

Ø 安装方式:35mm导轨

Ø 防护等级:IP20

ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图3)

三、设备连接与配置

物理连接

1. 网关部署:将JM-ECTM-PN网关安装在机器人控制柜内,采用DIN导轨安装

2. ProfiNet网络:通过工业交换机连接网关与西门子PLC,配置VLAN隔离控制网络

3. EtherCAT网络:使用超五类屏蔽电缆连接网关与机器人,形成星型拓扑

协议配置

1. ProfiNet参数

分配网关设备名称:ROBOT_GW

配置IRT同步模式,通信周期1ms

映射16字节输入(机器人状态)和16字节输出(运动指令)

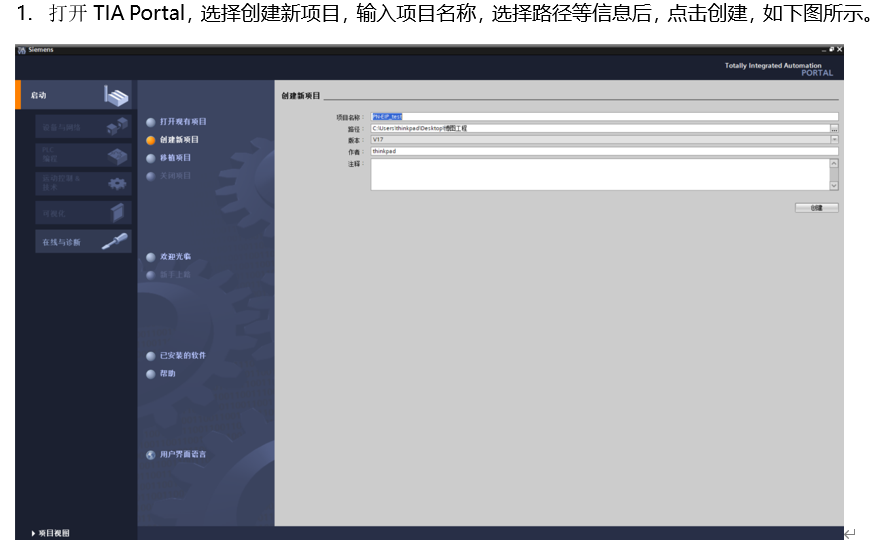

ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图4)

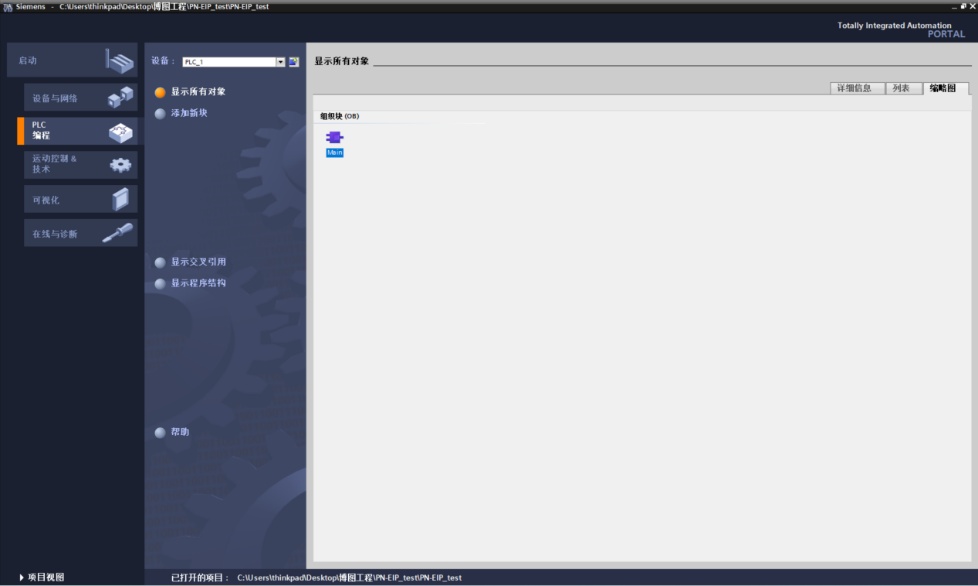

2. 通过 Portal 视图或创建完成的项目视图将 CPU 插入到项目中。



ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图5)

2. 在视图中,选择设备和网络并单击添加新设备(或者在项目视图中的项目名称下,双击添加新设备),如下图添加新设备对话框,添加支持PROFINET接口的控制器例如6ES7 215-1BG40-0XB0

ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图6)

1. TIA Portal 菜单栏点击选项”>“管理通用站描述文件 如图所示:



ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图7)

ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图8)

2. EtherCAT参数

设置网关从站地址为0x03

导入海克斯康机器人EDS文件,配置PDO映射

启用DC同步功能,时钟偏差≤500ns

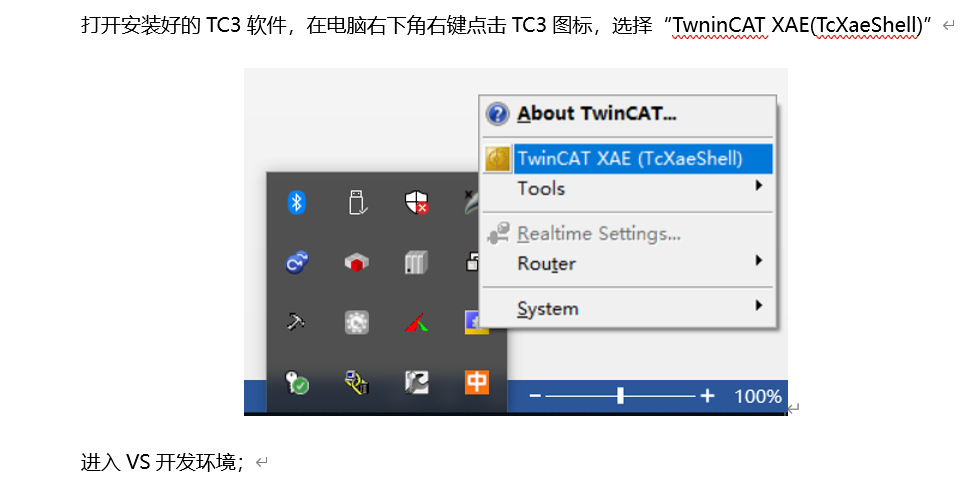

 ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图9)

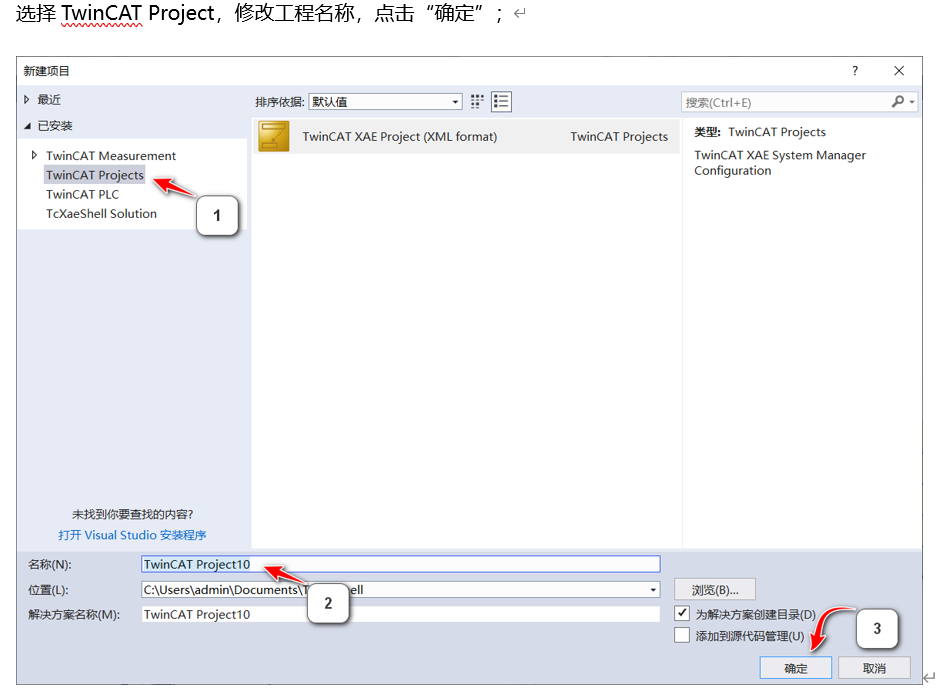

 ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图10)ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图11)



 ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图12)ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图13)

ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图14)





若成功安装网卡后显示如下界面

ProfiNet转EtherCAT协议转换网关实现西门子S7-1200PLC与海克斯康工业机器人的配置案例(图15)

四、系统功能实现

多机器人协同控制

· 电子凸轮同步:西门子PLC通过网关向各机器人发送同步位置指令,实现0.01mm级精密组装

· 视觉引导补偿:基于基恩士3D视觉系统的反馈,PLC通过网关动态调整机器人位姿,补偿累计误差

生产数据追溯

· OEE实时计算:通过网关采集机器人运行时间、报警次数等数据,PLC实时计算设备综合效率

· 工艺参数优化:建立机器人运动轨迹与产品良率的关联模型,通过网关数据迭代优化路径规划

安全机制设计

· 安全扭矩关闭(STO):当检测到人员进入安全区域时,网关触发机器人STO信号,响应时间≤5ms

· 功能安全认证:网关符合IEC61508SIL2标准,支持安全状态监控

五、项目成果

1. 组装精度提升:焊盘对齐误差从±0.08mm降低至±0.03mm,产品不良率下降42%

2. 生产节拍优化:单模块组装时间从38秒缩短至29秒,年产能增加18万台

3. 能耗降低:通过优化机器人运动曲线,单台设备年耗电量减少15,000kWh

(具体内容配置过程及其他相关咨询可联系杨工。)
