客户有一个项目需要用到S7-1500CPU连接6台HMI设备
触摸屏选用了smart line精彩系列触摸屏


正常smart line是不能用于1500CPU的，但是现在大家都知道，有了大连德嘉的多功能交换机，可以使本来不能连接的2台设备实现连接通讯，而且1500连接smart line触摸屏的数量不仅仅是4台，因为该多功能交换机产品实现了协议转换功能，走的是S7-300的TCP通讯协议，占用的是以太网通讯资源数量，理论上最多可以连接54台smart line 触摸屏。

下图为客户项目中使用一台S7-1200与5台smart line 触摸屏连接通讯示意图：
注：导轨式多功能交换机分为A型和S型，俩者价格和用法都是一样的。
A型是可以同时连接2台S7-1200CPU,但是需要占用3个IP地址；
S型适用于只连接一台CPU的用法，只占用一个IP地址。
如果只有一台PLC的话，建议使用S型，设置IP地址和后续检修都会相对简单些。

接续上文，一台S7-1200与1台smart line 触摸屏连接通讯视频。
设置简单，通讯迅速稳定，其本身还具有普通交换机功能，又节省了交换机的成本，整套产品均使用西门子设备，大气上档次。

Smart IE精彩系列触摸屏可以使用多功能交换机与S7-300 PN、S7-1200和S7-1500系列PLC连接，这样便降低了客户的工程造价，也给客户的选型带来了很大的灵活性。      如果客户使用的是S7-1500专用的触摸屏，价格高，供货周期长，而且连接时一般也需要一个交换机，有点不太方便，因为你还需要对1500进行调试、编程，以及对触摸屏进行编程调试；而大连德嘉的交换机不仅能够完成这种接口的需求（它本身自带4个网口，完全可以满足你的一些基本调试功能），除了这些连接smart触摸屏、和上位机通讯以外，它还可以当做普通的交换机来用，为降低工厂造价提供了完美的解决方案。

smart如何连接InTouch
InTouch 连接设置这里通过 Smart(PPI)以太网转换器连接后，该 200SMART PLC 的IP 地址就可以认为是192.168.1.10，即下面的 IP 地址 192.168.1.10

安装西门子 S7TCP 驱动程序“DASSIDirect”；开始菜单/程序/Wonderware/SystemManagement Console 程序,在 DAServer Manager 下，找到“SIDirect DAServer”。这里安装驱动程序必须安装 DASSIDirect2.0 版本，其它版本不支持！右击“Configuration”，在菜单中选择“Add PortCpS7 Object”； 右击“New_PortCp_000”并选择“Add S7Cp Object”，加入一个 S7300 或者 S7400 的站点；只需要将该转换器的IP地址填入，其他参数默认。

选择“Device Group”属性页。，右键点击“Device Group”对话框中的空白地方，选择“Add”，添加一个 Device Group，将“Topic_0”改为需要的名称，比如“switch-s”，这个名称需要在 INTOUCH 中使用。

右击“ArchestrA.DASSIDirect”，选择“Activate Server”来启动此DA Server。

打开 INTOUCH 软件，工具/配置/访问名，添加访问名来对应 DA Server 中的S7TCP站点中的 Device Group；在“访问名”中填入“S7-300TCP”，在“应用程序名”中填入“DASSIDirect”，“主题名”中填入“switch-s”

选择“标志名字典”，新建 S7-300 的变量，填入“标记名”，如：“a”；选择“访问名”，如“S7-300TCP”；在“项目” 中，填入 S7PLC 的地址，如“db1,w0”，对应 VW0。

我们推出了多种型号的迷你转换器，针对S7-300、S7-200、S7-200 SMART系列PLC，将MPI或PPI接口转换成网口，可以通过网线连接编程软件STEP7 、STEP7-MicroWIN、STEP7-MicroWIN SMART以及监控软件WinCC、组态王、力控、还有KepwareOPC 、 PC Access等

今天介绍下S7-200以太网模块ETH-PPI，它是PPI口转成以太网接口的转换器

       它能够使你用 WinCC 自带的驱动[TCP/IP(auto)]连接 S7-200 。在工程应用中化复杂为简单、方便实用。减少了因使用 OPC[即 PC ACCESS]而带来的通讯不稳定性！WinCC 中的 I、Q、M、DB1 （切记是 DB1)与 S7-200 中的 I、Q 、M、 V 一 一对应,使用时非常简单，填完 IP 地址就可立即使用。

      同时 S7-200 的编程软件 MicroWin 也可同时工作，可通过 ETH-PPI 对 S7-200 进行 上传下载程序，在线调试及监视，功能是相当的强大，西门子不能同时做到

最近客户咨询smart 200 连接WinCC通讯，而且现在柜子空间有限已经加不了其他设备了，有什么好方法吗，急的火上墙了。

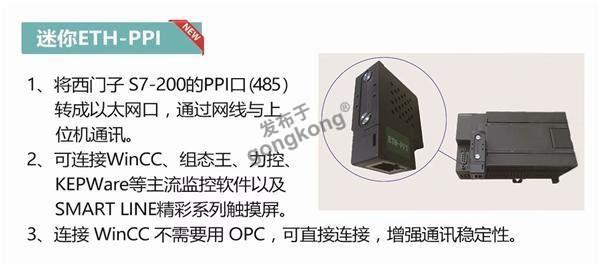

针对客户的这种需求，隆重跟大家推荐迷你型ETH-PPI
它正是满足了客户这种不想通过OPC的方式与WinCC通讯的使用需求，可以实现smart直连WinCC，不需要PC ACCESS，大幅提高了通讯的稳定性，而且价格非常低，迷你型ETH-PPI，它即可以给S7-200用，也可以给S7-200SMART 用，与WinCC通讯的话，都是通过直连的方式，不需要OPC软件，适用的范围更广。

S7-200 SMART CPU连接WinCC如果连接WinCC的话，一般通过OPC也可以连，很多做过现场实际项目的工程师都知道，这种方式很不稳定，实施起来还比较麻烦，最主要一点是有数量限制，正常走OPC的话，只能连8台PLC，很多实际项目上使用PLC不止8台，所以，想要连接超过8台以上PLC和wincc直连的话，这种方案应该不是最佳选择了。

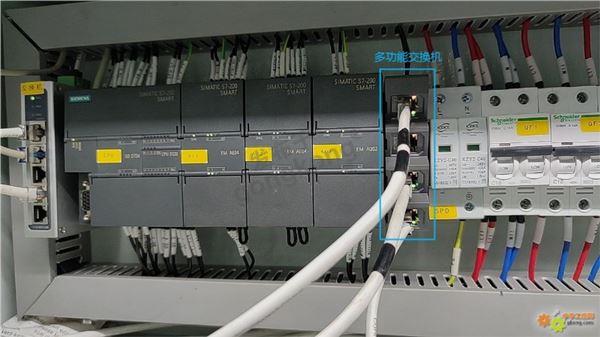

      多台西门子200SMART PLC直连WinCC(无需OPC方式)案例方案推荐，使用多功能交换机A型或者S型，为大连德嘉自主研发，其功能可以将S7-200SMART和西门子WinCC直连(选用S7-300 TCP/IP协议)无须OPC中转，即可直接连接，一台多功能交换机可以同时带两台PLC和WinCC通讯，其本身还具有普通交换机功能，如现场有触摸屏走以太网的话，可以直接通过多功能交换机，节省了交换机的成本。
