压花为机件表面增加摩擦力或便于持握而特别制成凹凸纹路,在三维模型设计过程中经常会用到。那么在浩辰3D软件中如何进行压花呢?下面就让小编给大家详细介绍一下浩辰3D软件中压花功能的使用技巧。

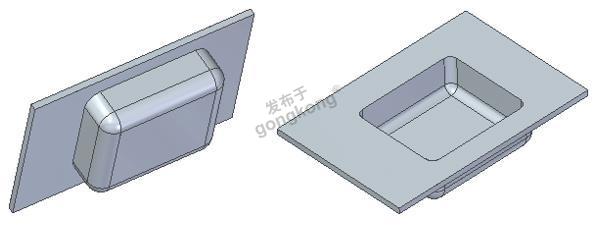

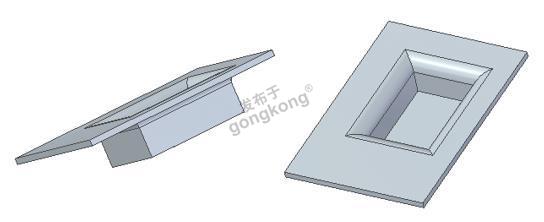

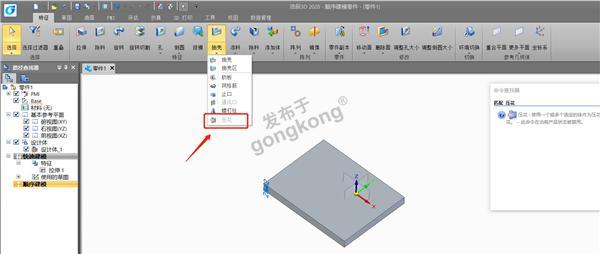

使用“压花”命令在选定体(B)上创建压花特征(A),将另一个选定体(C)用作压花工具。如下图所示:

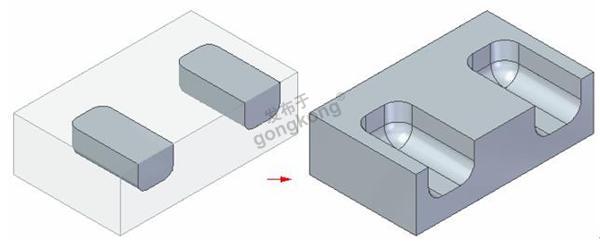

在定义压花工具时,可以选择多个体。如下图所示:


构造压花特征:

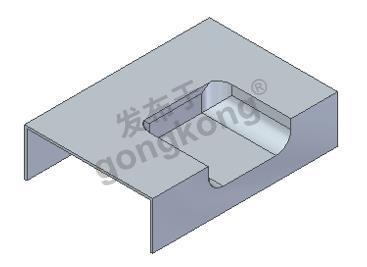

构造压花特征时,可以使用“压花”命令条和“压花选项”对话框中的选项来确定要生成的压花特征。例如,在对目标执行压花操作之前,可以使用命令条上的“厚度”选项将厚度应用于工具体。如下图所示:

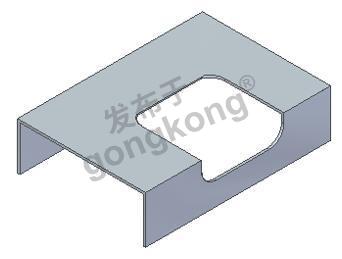

如果不选择该选项,将从目标中减去间隙体。如下图所示:


可以使用命令条上的方向选项翻转压花特征的方向。如下图所示:


如果目标体是钣金模型,您可以使用“压花选项”对话框上的“包括凹模侧倒圆”选项对凹模侧边或压花特征执行倒圆操作。如下图所示:


可以使用“包括凸模和凸模侧倒圆”选项对压花特征的凸模侧角执行倒圆操作。如下图所示:


以上就是浩辰3D软件中压花功能的使用技巧,更多的使用技巧需要在实践中积累和总结,感兴趣的小伙伴可以到官网CAD下载中心免费安装正版浩辰3D、浩辰CAD系列设计软件。
