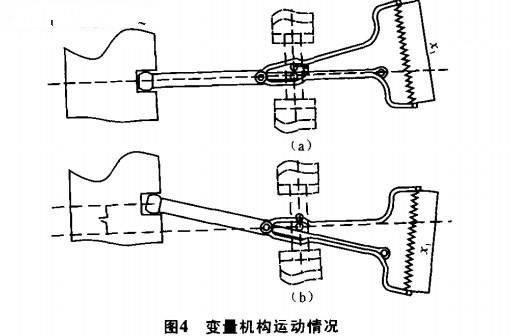

当变量活塞上移时，带动反馈杆绕固定转轴转动，通过反馈杆拨柱带动伺服平衡杆固定转轴中心顺时针摆动 ．拉动弹簧下行。因电磁力fT。一定，弹簧下行时，弹簧力不会增加，只能拉动伺服平衡杆和伺服阀芯下行f图4b) 当伺服阀芯下行到中位(即伺服阀芯下移z，此时变量活塞上行Y=X1b／c)，变量活塞上下腔进出油 口均关闭．变量活塞停止运动 ，反馈杆拨柱也停止转动。并将弹簧拉长至 。(图4a)，当弹簧的弹力k(x1-x)=F1，两力平衡 ，伺服阀芯停止上移(伺服阀芯上移Zl=X1a／c。控制油从下油道进入变量活塞下腔，液压油推动变量活塞向上移动(液压泵排量随之改变)。

当变量活塞上移时，带动反馈杆绕固定转轴转动，通过反馈杆拨柱带动伺服平衡杆固定转轴中心顺时针摆动 ．拉动弹簧下行。因电磁力fT。一定，弹簧下行时，弹簧力不会增加，只能拉动伺服平衡杆和伺服阀芯下行f图4b) 当伺服阀芯下行到中位(即伺服阀芯下移z，此时变量活塞上行Y=X1b／c)，变量活塞上下腔进出油 口均关闭．变量活塞停止运动 ，反馈杆拨柱也停止转动。

同样 比例电磁铁2DT通，I2的电流，产生电磁力 ，液压油推动变量活塞上行Y2=X2 b／c。这样只要给定液压泵磁阀一个电流，(允许范围内)．比例电磁铁就产生相应的电磁力 ，经过 以上一系列过程，使液压泵变量活塞位移相应量，即可对应一定排量的输出，实现电液比例控制变量。

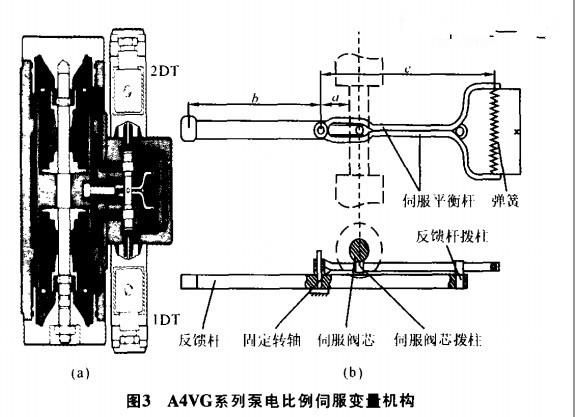

力士乐A4VG系列柱塞泵的EP控制采用 比例阀直接控制变量活塞，结构简单，制造成本低，抗污染能力强。其控制电l流要求大(即操作功率要求大)，最大流最所需．最大电流为600mA(24V电压)，响应速度也较慢。

本文为深圳市锦洲液压有限公司技术部整理编辑，转载请注明出处。
