这个自锁电路的原理 点击：302 | 回复：1



389935481


  • 精华：0帖
  • 求助：0帖
  • 帖子：1帖 | 2回
  • 年度积分：0
  • 历史总积分：6
  • 注册：2013年12月12日
发表于：2016-12-13 18:01:04
楼主

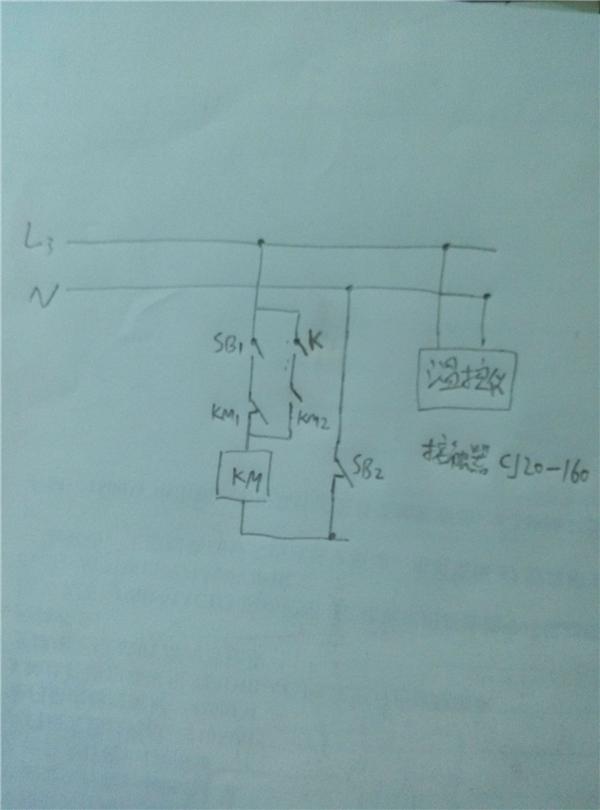

如上图：SB1为启动按钮，SB2为停止按钮，KM1为接触器常闭触头，KM2为接触器常开触头，K为温控仪的输出继电器，接触器型号：德力西的CJ20-160，带两组常开，两组常闭辅助触头

这是今天修一个烤漆房控制箱里面的电路，我实在想不明白这个电路是怎么做到接触器自锁的，原设计者把接触器常闭触头串联在接触器线圈上有何用意，我回来后按这个电路，自己找了个接触器和温控仪试了，不能工作，按启动按钮接触器啪啪响，不能吸合(温控仪的输出继电器已经闭合)


分享到：
收藏 邀请回答 回复楼主 举报



aitang90

  • 精华：0帖
  • 求助：0帖
  • 帖子：0帖 | 7回
  • 年度积分：0
  • 历史总积分：0
  • 注册：2016年11月15日
发表于：2016-12-14 11:08:52
1楼

相当简单的一个控制，可以做多一个接触器主控，再加一个做温控，没事多看看书，对你有好处
