一、 项目概述

项目名称：基于西门子S7-200 PLC的HDRS水处理设备远程监控系统

项目施工地点：银川

根据与客户沟通，得到项目需求如下：

  1、监控点为200余个

  2、实现污水处理设备参数的远程采集

  3、实现设备程序远程上下载

  4、实现对水泵等设备的远程控制

  5、兼容多种品牌PLC（主要型号为西门子S7-200）

  6、实现PLC本地化操作，实现远程组态

二、 系统概述

系统实现目标：

  1、实现对PLC数据的远程监控。

  2、实现对PLC的本地化操作。

  3、实现对PLC参数的远程修改。

  4、实现对PLC固件的远程更新及程序远程的上下载。

  5、无需购买其他平台软件，依靠PLC本身自带软件或客户自有组态，来实现PLC本地化操作。

  6、兼容不同品牌PLC。

  7、兼容不同接口PLC。

  8、安全通讯，VPN专用安全通道，谨防数据泄漏。

  9、设备性能稳定，支持断线重连、异常恢复、系统的自监控。

 10、以太网、wifi、3G等多种通讯方式结合，适合各种复杂环境。

 11、设备体积小巧，轨道安装。

系统架构

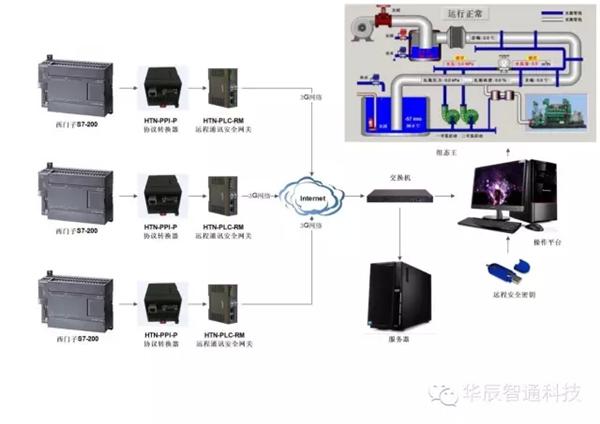

基于3G通讯技术的水泵远程监控系统的基本架构如下图：

在本系统中，HTN-PLC-RM远程通讯安全网关作为整套系统的“被监控端”，操作平台配合组态王软件作为本套系统的“监控端”，远程安全密钥与VPN服务器连接，VPN服务器与HTN-PLC-RM远程通讯安全网关连接形成系统数据通讯的“专用安全通道”。

   其中，远程通讯网关通过HTN-PPI-P协议转换器与S7-200PLC连接，实现远程通讯网关对S7-200数据的采集以及对PLC运行状态的在线监测，再采用3G通讯技术，通过“专用安全通道”将采集到的数据传输至“监控端”。从而实现“监控端”对“被监控端”实时数据采集及实时开关等PLC本地化操作。

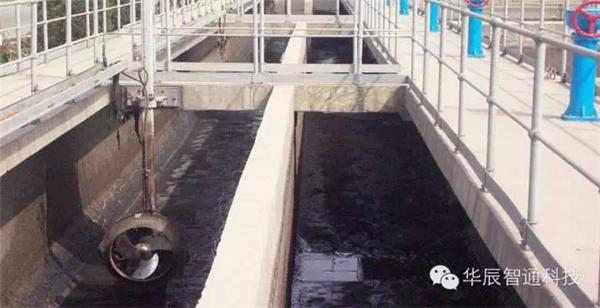

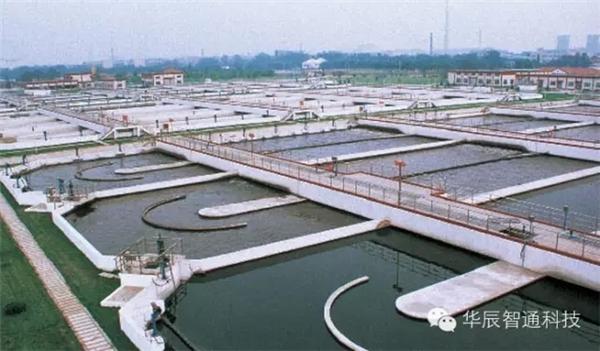

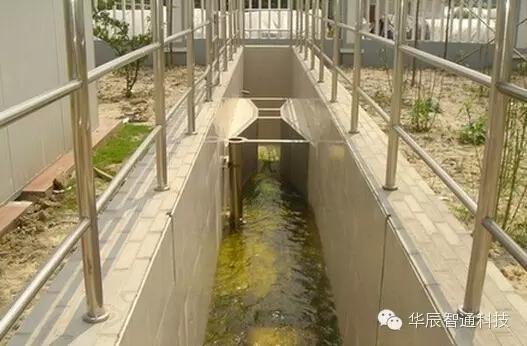

现场照片：
