PCB布线软件的书籍和资料大家应该都看得不少了，网上有很多布线技巧的文章，大都是教人如何避免干扰，如何走地线等等，其实这些软件里面还有一个功能，也很好用的，只是绝大部分的书籍都没有介绍。这就是Net Class功能。

Pcb文件首次加载网络表的时候，没有对其进行分类。这个功能可以人工将无数的网络连接分门别类，比如分成power、data_bus、Address_bus、Hi_volta等类别。这样分类后可以分别对不同的类别施加不同的布线策略。




好了，现在让我们尝试一下这个功能（以protel为例）：

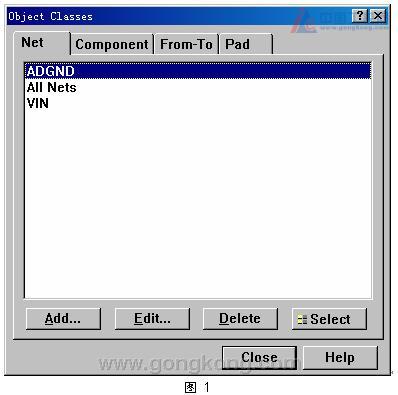

首先打开一个PCB图；选择菜单“Design-->Classes..”跳出图 1的画面。

这里我已经预先定好了几个C ，其中“All Nets”是protel 默认的类别，这个类别包含了所有的网络。如果定义了布线规则，默认就是针对这个类别的。

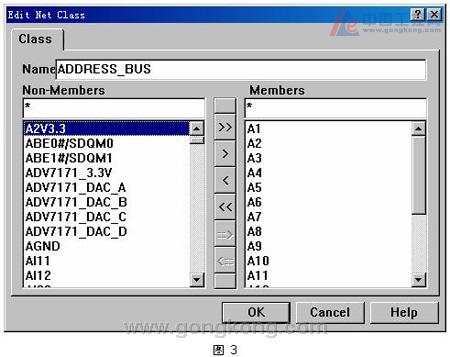

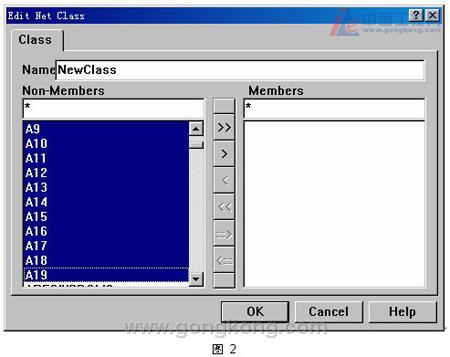

现在我要为这个pcb增加一个表示CPU地址总线的类别“Address_bus”，按下图 1画面中的“Add”按键，在图 2的画面中输选择“A0~A19”，然后选择“>”把这些网络放置到右边的子窗口中。如图 3。这样就建立好了一个新的pcb 网络类别。用同样的办法，再建立“power”、“data_bus”等网络类别。

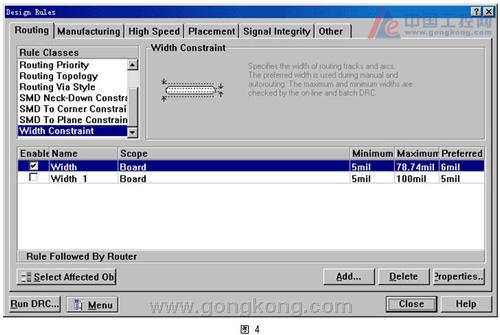

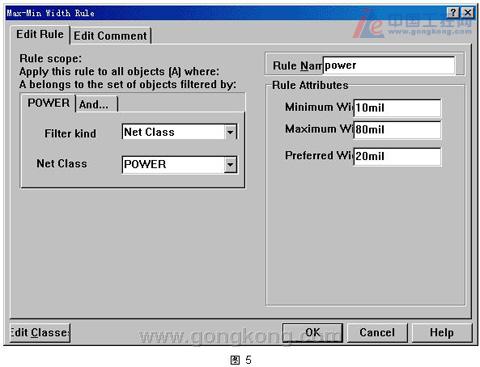

好了，我们为这些网络类别分别指定布线策略吧，首先我们为电源类指定布线策略。按下图 4画面中的“Add”按键，增加一个策略。如图 5所示，“Filter Kind”选择“Net Class”, “Net Class”选择“POWER”，然后可以分别设定它的线宽等参数，你还可以为POWER类增加一个靠近限制的规则（由于我这个电路板是4层板，我这个工程就不设置靠近规则了）。







由于我的这个电路板是一个高速的嵌入式系统，CPU外部总线频率大约200MHz。所以地址总线和数据总线的设计就变得至关重要。每个地址总线相互之间的长度差不能太长，否则会造成传输延迟。但是手工去测量长度差实在麻烦，这里就可以为地址总线设置一个布线规则。

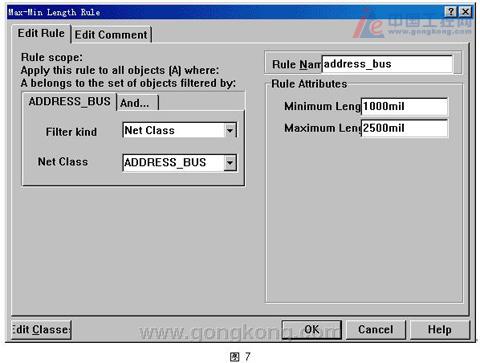

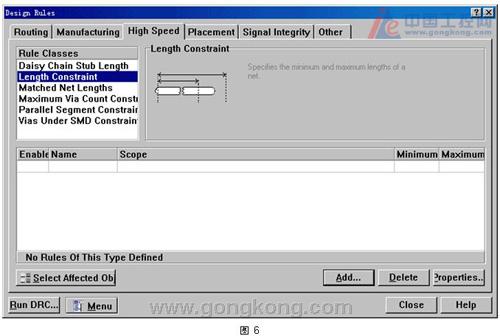

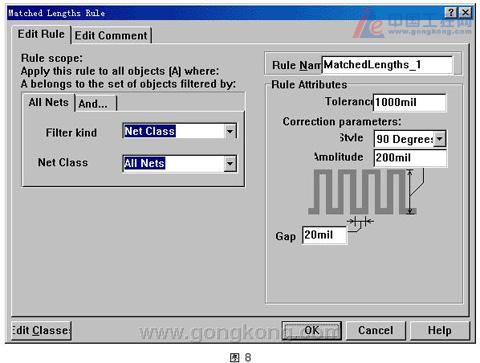

在图6的布线规则窗口中，选择“Length Constraint”，弹出图 7窗口，选择“ADDRESS_BUS”类，可以设置总线最大长度和最小长度。图 8所示窗口可以为这个Net Class设置蛇形布线规则。

设置了以上规则后，无论是手动布线还是自动布线，都会简单很多。在手工布线和修整电路板的过程中，不用再考虑这些参数了，因为你犯规后，PCB编辑器会给出警告。通过这样的设置，你一次可以为一大把信号线设置规则，不再需要一个一个信号单独设置了。可以节约你不少的时间，也可以避免你很多不该犯的低级错误。
